Kabelske ljestve LCIS110, 6 m, C30 FT 6000 | 500 | 1,5 | ne

Kabelske ljestve LCIS110, 6 m, C30 FT

Brt. art. 6209826 | EAN 4012196431663

Brt. art. / Tip

Duljina	6000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

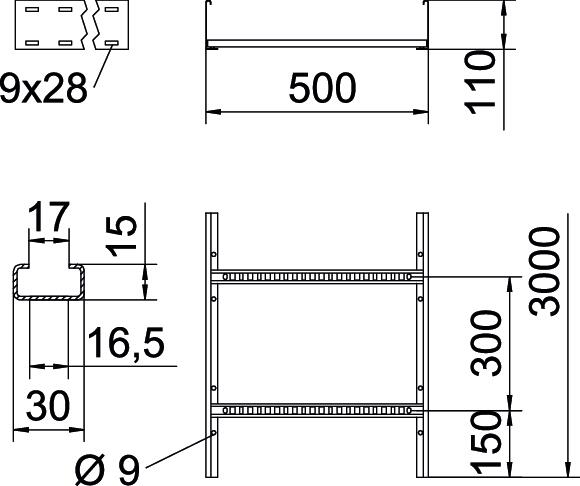

Kabelske ljestve visine 110 mm sa zavarenim, prema gore otvorenim prečkama od profila C30. Zaobljena bočna stranica služi za ojačanje i kao zaštita rubova. Pričvršćivanje na konzolu izvodi se stezaljkama tipa LKS 40. Dimenzija proreza prečke iznosi 16,5 mm, odgovarajuća obujmica je tip 2056.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
Debljina stranice	1,5 mm
Dimenzija	110x500x6000
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	450 cm²

Korisni presjek	45000 mm²
Materijal	Čelik
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	zavareno
Razmak prečki	300 mm

Dimenzije

Duljina	6000 mm
Mjera B	500 mm
Mjera utora prečke	16,50

Širina	500 mm
Visina	110 mm

Opterećenja

Razmak podupiranja 2,0m	3 kN/m
Razmak podupiranja 2,5m	2 kN/m
Razmak podupiranja 3,0m	1,4 kN/m
Razmak podupiranja 3,5m	1,05 kN/m

Razmak podupiranja 4,0m	0,8 kN/m
Razmak podupiranja 4,5m	0,7 kN/m
Razmak podupiranja 5,0m	0,65 kN/m
Razmak podupiranja 6,0m	0,35 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	10,5408 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	10,5408 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Metar
Declared Unit Quantity (LCA)	1

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LCIS 110

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	ne	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	ne	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	ne	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	ne	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	ne	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	ne	6209828	m	6 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac za zasunom FT	DRL 500 FT	6051448	m	3 m
Uzdužna spojnica FT	LVG 110 FT	6216548	Komada	10 Komada
Zglobna spojnica FT	LGVG 110 FT	6216653	Komada	10 Komada
Kut 90° 110 FT	LB 90 1150 R3 FT	6225150	Komada	1 Komada
T-razdjelni element 110 FT	LT 1150 R3 FT	6225318	Komada	1 Komada
Dogradni-razdjelni element 110 FT	LAA 1150 R3 FT	6225938	Komada	1 Komada
Kutna spojnica 110 FT	LGBE 1150 FT	6225518	Komada	1 Komada
Zaštitna kapica	SKH 110 OR	6222553	Par	20 Par
Priključni element FT	LAS 110 FT	6221424	Komada	10 Komada
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Zaštitni lim	LALB 50 FT	6221882	Komada	1 Komada
