Kabelske ljestve LCIS110, 6 m, C30 FT 6000 | 450 | 1,5 | ne

Kabelske ljestve LCIS110, 6 m, C30 FT

Brt. art. 6209825 | EAN 4012196540525

Brt. art. / Tip

Duljina	6000 mm

Širina

Debljina stranice	1,5 mm

Očuvanje funkcije	ne

Opis proizvoda

Opis proizvoda

Kabelske ljestve visine 110 mm sa zavarenim, prema gore otvorenim prečkama od profila C30. Zaobljena bočna stranica služi za ojačanje i kao zaštita rubova. Pričvršćivanje na konzolu izvodi se stezaljkama tipa LKS 40. Dimenzija proreza prečke iznosi 16,5 mm, odgovarajuća obujmica je tip 2056.
Zaštita od elektromagnetskog zračenja bez poklopca 10 dB, s poklopcem 15 dB.

Tehnički podaci

Tehnički podaci

Bočna perforacija	da
Boja	cink
Debljina stranice	1,5 mm
Dimenzija	110x450x6000
Izvedba bočne stranice	plosnati profil
Izvedba prečki	Perforiran profil
Izvedba velikog raspona	ne
Korisni presjek	40500 mm²
Korisni presjek	405 cm²

Materijal	Čelik
Nehrđajući plemeniti čelik, obrađen	ne
Očuvanje funkcije	ne
Površina	vruće pocinčano
Pričvršćenje prečke	zavareno
Razmak prečki	300 mm
Serija proizvoda	Serija LCIS
Sukladno ROHS-u	da

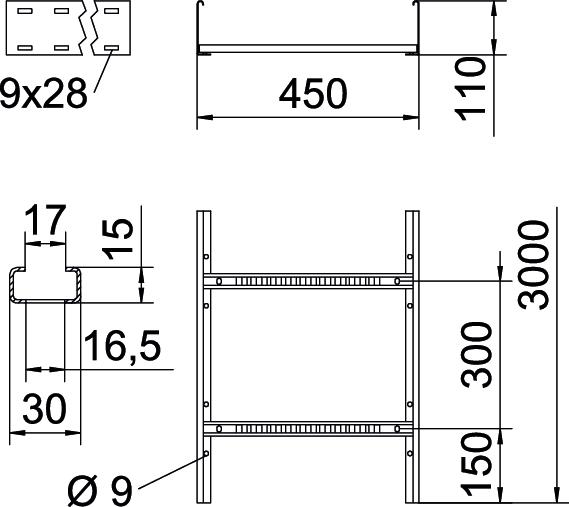

Dimenzije

Duljina	6000 mm
Mjera B	450 mm
Mjera utora prečke	16,50

Širina	450 mm
Visina	110 mm

Opterećenja

Razmak podupiranja 2,0m	3 kN/m
Razmak podupiranja 2,5m	2 kN/m
Razmak podupiranja 3,0m	1,4 kN/m
Razmak podupiranja 3,5m	1,05 kN/m

Razmak podupiranja 4,0m	0,8 kN/m
Razmak podupiranja 4,5m	0,7 kN/m
Razmak podupiranja 5,0m	0,65 kN/m
Razmak podupiranja 6,0m	0,35 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	10,0483 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	10,0483 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-27T00:00:00.000+0200

Declared Unit	Metar
Declared Unit Quantity	1

Tehnički podaci

Dijagram opterećenja kabelskih ljestvi tipa LCIS 110

Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
Razmak podupiranja u m
Savijanje drške u mm kod dopuštenog kN/m
Krivulja opterećenja kod ispitivanja
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
Krivulja savijanja stranice ovisno o razmaku nosača

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Debljina stranice	Očuvanje funkcije	Brt. art.	Količina	Min. pak.
LCIS 1120 6 FT	6000 mm	200 mm	1,5 mm	ne	6209820	m	6 m
LCIS 1130 6 FT	6000 mm	300 mm	1,5 mm	ne	6209822	m	6 m
LCIS 1140 6 FT	6000 mm	400 mm	1,5 mm	ne	6209824	m	6 m
LCIS 1145 6 FT	6000 mm	450 mm	1,5 mm	ne	6209825	m	6 m
LCIS 1150 6 FT	6000 mm	500 mm	1,5 mm	ne	6209826	m	6 m
LCIS 1160 6 FT	6000 mm	600 mm	1,5 mm	ne	6209828	m	6 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Poklopac sa zasunom	DRL 450 FT	6052450	m	3 m
Uzdužna spojnica FT	LVG 110 FT	6216548	Komada	10 Komada
Zglobna spojnica FT	LGVG 110 FT	6216653	Komada	10 Komada
Kut 90° FT	LB 90 1145 R3 FT	6225148	Komada	1 Komada

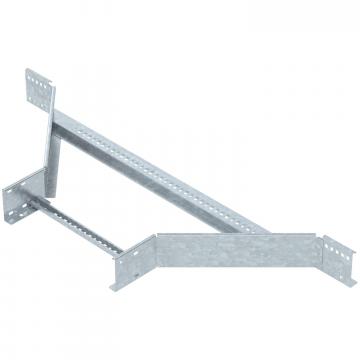

Razdjelni element FT	LAA 1145 R3 FT	6225936	Komada	1 Komada
Kutna spojnica 110 FT	LGBE 1145 FT	6225516	Komada	1 Komada
Zaštitna kapica	SKH 110 OR	6222553	Par	20 Par
Priključni element FT	LAS 110 FT	6221424	Komada	10 Komada
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
