Kabelska polica MKS 35 FT
Brt. art. 6053106 | EAN 4012196059294
- Opis proizvoda
-
Opis proizvodaMKS 35 = kabelske police za srednja opterećenja, visine 35 mm.
Zaštita od elektromagnetskog zračenja bez poklopca 20 dB, s poklopcem 50 dB.
-
- Tehnički podaci
-
Tehnički podaci
Bočna perforacija da Boja cink Debljina lima 0,04 in Debljina lima 1 mm Dimenzija 35x100x3000 Dimenzije 35 x 100 Izvedba spojnice bez spojnice Izvedba velikog raspona ne Korisni presjek 3300 mm² Korisni presjek 33 cm² Materijal Čelik Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina vruće pocinčano S poklopcem ne Serija proizvoda Serija MKS Sukladno ROHS-u da Tip ispitivanja opterećenja prema IEC 61537 Tip II Vrsta spoja sustava nosača kabela navijano Dimenzije
Duljina 3000 mm Duljina 10 ft Mjera B 100 mm Širina 4 in Širina 100 mm Visina 35 mm Opterećenja
Razmak podupiranja 1,0m 1,2 kN/m Razmak podupiranja 1,5m 0,75 kN/m Razmak podupiranja 2,0m 0,55 kN/m Razmak podupiranja 2,5m 0,3 kN/m Razmak podupiranja 3,0m 0,2 kN/m CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 3,5372 kg CO2e / 1 Metar CO₂ Footprint (GWP) 3,5372 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit Metar Declared Unit Quantity 1 Tehnički podaci
Dijagram opterećenja kabelske police tipa MKS 35
-
Dozvoljeno opterećenje kabelske police/ljestvi u kN/m bez težine čovjeka
-
Razmak podupiranja u m
-
Savijanje drške u mm kod dopuštenog kN/m
-
Krivulja opterećenja kod ispitivanja
-
Krivulja opterećenja sa širinom kabelskih polica/ljestvi u mm
-
Krivulja savijanja stranice ovisno o razmaku nosača
-
- Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Uzdužna spojnica FT
RLVK 35 FT 6067301 10 Komada

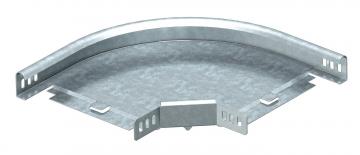

Luk od 90° 35 FT
RB 90 310 FT 6036510 1 Komada
Poklopac sa zasunima DD
DRL 100 DD 6052703 3 m
Pregrada 30 DD
TSG 30 DD 6062314 3 m
Kut 90° 35 FT
RB 90 310 FT 7124120 1 Komada - Preuzimanja
-
Podatkovni list MKS 310 FT / 6053106 , 0.27MB , pdfEU izjava o sukladnosti MKS 310 FT / 6053106 , 0.12MB , pdfUK Izjava o sukladnosti MKS 310 FT / 6053106 , 0.09MB , pdfREACH Izjava o sukladnosti MKS 310 FT / 6053106 , 0.12MB , pdfRoHS Izjava o sukladnosti MKS 310 FT / 6053106 , 0.12MB , pdfDeklaracija ekološkog proizvoda (EPD) MKS 310 FT / 6053106 , 2.03MB , pdfUpute za montažu General information on the mounting , 2.65MB , pdf
