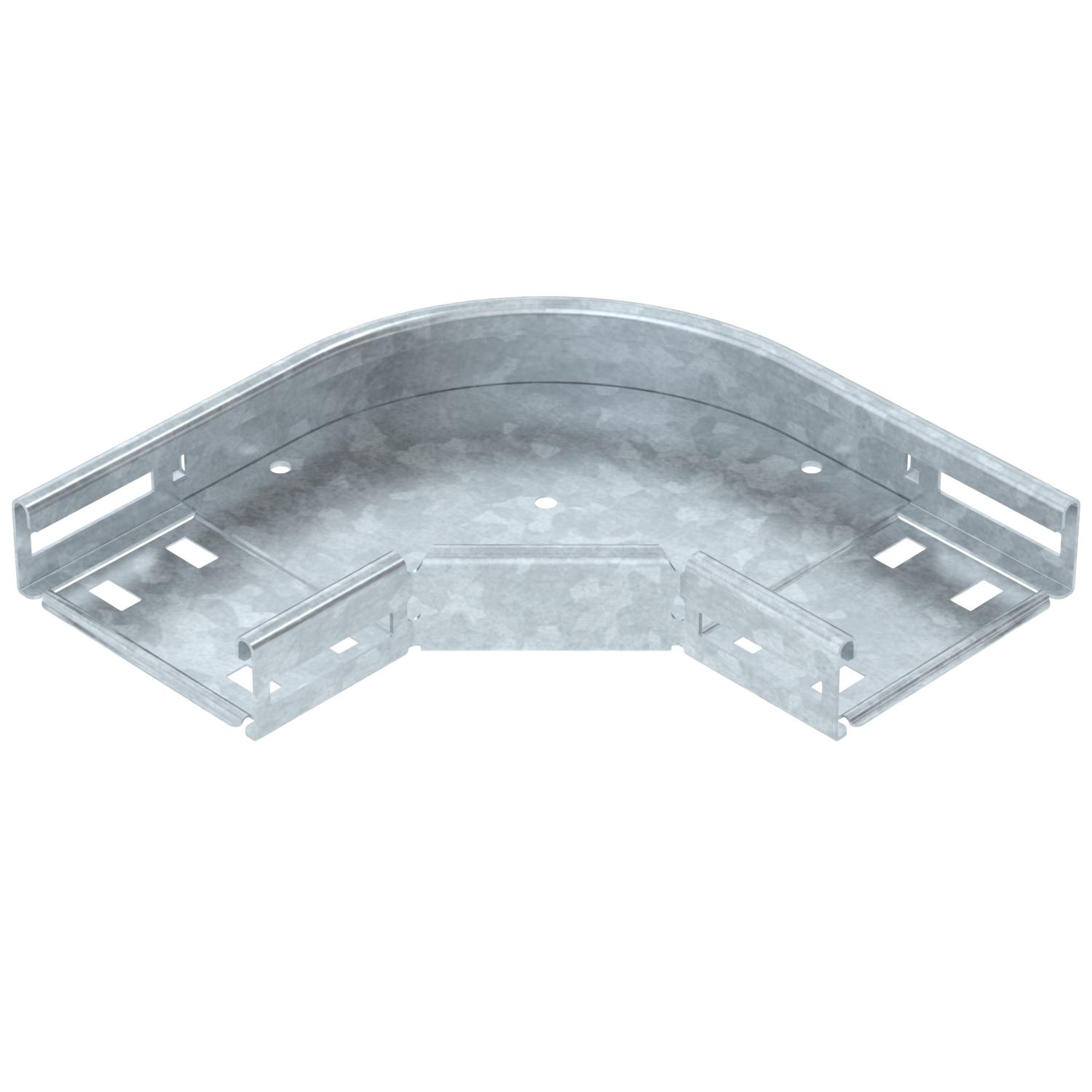

Luk od 90° 35 FT
Brt. art. 6036510 | EAN 4012197344344
- Opis proizvoda
-
Opis proizvodaLuk od 90° za izradu vodoravnog grananja, tipski dio za kabelske police visine stranica 35 mm koje se mogu uglaviti i pričvrstiti vijcima. Vijčani spoj s pomoću torban vijaka tipa FRS i proširenih matica M6. Za primjenu u unutarnjim i vanjskim prostorima. Materijal za pričvršćivanje mora se naručiti zasebno.
-
- Tehnički podaci
-
Tehnički podaci

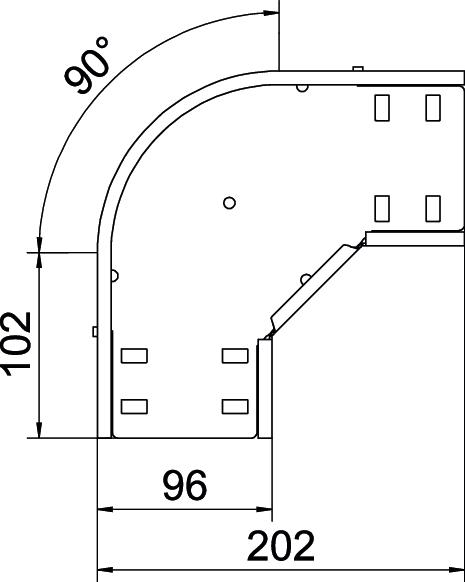

Bočna perforacija da Boja cink CO2 otisak (GWP) od kolijevke do vrata 1,3803 kg CO2e / 1 Komad Debljina lima 0,8 mm Debljina podnog lima 0,8 mm Debljina stranice 1,25 mm Dimenzija 35x100 Izvedba spojnice integrirana spojnica Izvedba velikog raspona ne Materijal Čelik Mjera B 100 mm Montažna perforacija u podu da NATO šablona za bušenje ne Nehrđajući plemeniti čelik, obrađen ne Oblik Kruti kut Očuvanje funkcije ne Površina vruće pocinčano Preporučeni broj vijaka 6 St. Promjena smjera horizontalno S poklopcem ne Savijanje (kut) 90° Širina 100 mm Temperaturno područje korištenja, maks. 120 °C Temperaturno područje korištenja, min. -20 °C Visina 35 mm Vrsta spoja sustava nosača kabela navijano - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Poklopac za luk od 90° DD
RBD 90 100 DD 6036950 1 Komada Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
