Instalacijski kanal, tip LKM 60100 2000 | 100 | 64 | | galvanizirano/plastificirano | Čelik

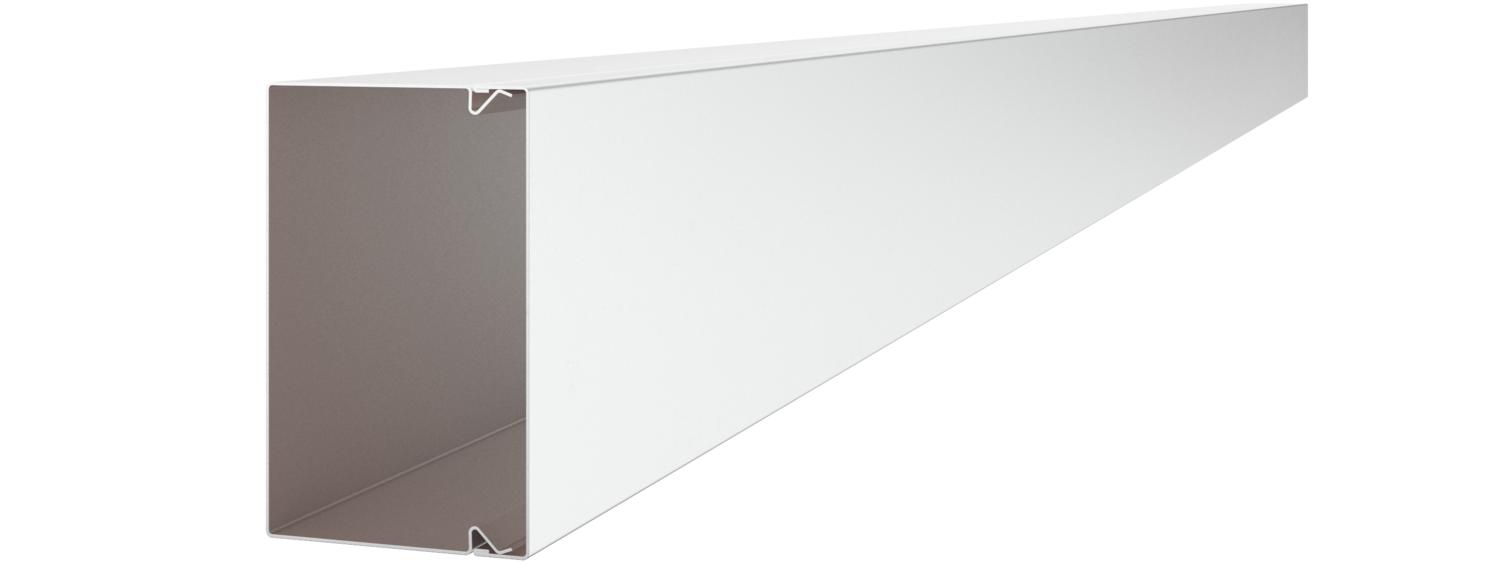

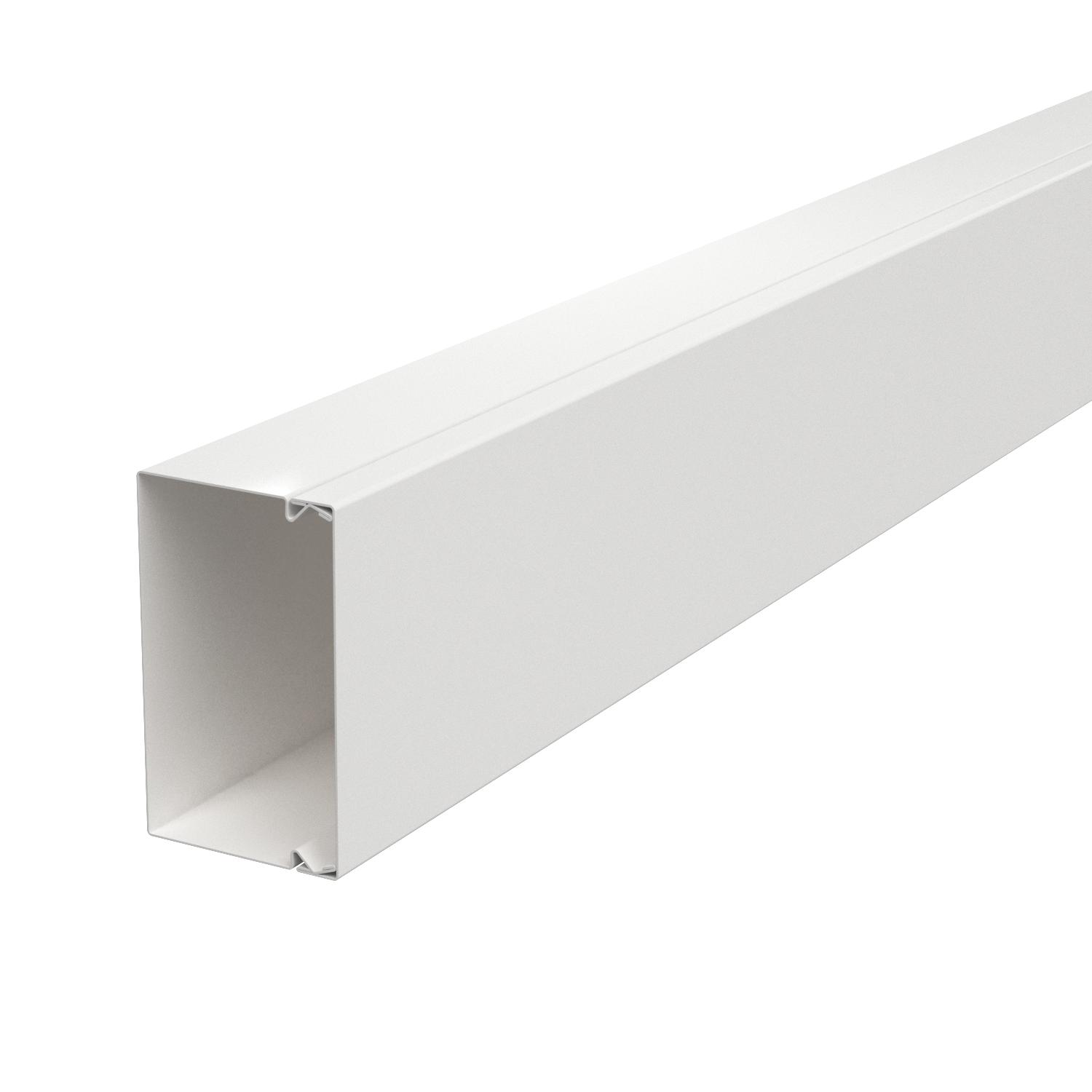

Instalacijski kanal, tip LKM 60100

Brt. art. 6248624 | EAN 4012196313815

Brt. art. / Tip

Duljina	2000 mm

Širina	100 mm

Visina	64 mm

Površina

Materijal	Čelik

Opis proizvoda

Opis proizvoda

Poklopac i osnova kanala s rupicama za pričvršćivanje. Izjednačenje potencijala između poklopca i osnove kanala osigurano je bez dodatnog pribora. LKM instalacijski kanal tip LKM 60100 ispitan je za polaganje kabela s očuvanjem funkcije sukladno HRN DIN 4102 dio 12. Obratite pozornost na ispitane tipove kabela u području Sustavi za zaštitu od požara BSS!

Na podlozi je perforacija koja služi za prihvat pregrade.

Tehnički podaci

Tehnički podaci

Antibakterijski tretman	ne
bez halogena	da
Boja	bijela; RAL 9010
Broj dodatnih pregrada	1
Broj vodiča NYM 3 x 1,5 mm² Ø 10,5 mm (bez kutije)	36
Broj vodiča NYM 3 x 2,5 mm² Ø 11,5 mm (bez kutije)	32
Broj vodiča NYM 5 x 1,5 mm² Ø 12,0 mm (bez kutije)	32
CO2 otisak (GWP) od kolijevke do vrata	0,2586 kg CO2e / 1 Metar

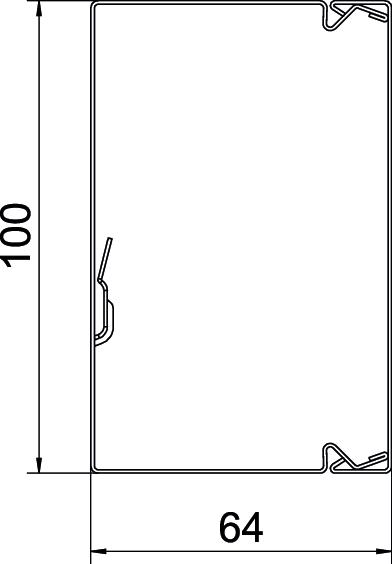

Dimenzija	60x100x2000
Duljina	2000 mm
Isporuka na kolute	ne
Izvedba poklopca instalacijskih kanala	odvojen
Korisni presjek	6038 mm²
Materijal	Čelik

Očuvanje funkcije	da
Perforacijom za pričvršćivanje	s rupicama za pričvršćivanje
Površina	galvanizirano/plastificirano
prozirno	ne
Širina	100 mm
Spojnica kanala	ne
Stezaljka za kabele	ne
Stupanj zaštite	IP30
Stupanj zaštite IK-kod	IK10
Temperaturno područje korištenja, maks.	90 °C
Temperaturno područje korištenja, min.	-5 °C
Visina	64 mm
Vrsta pričvršćivanja	Perforacijom za pričvršćivanje
Zaštitna folija	ne

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Površina	Materijal	Brt. art.	Količina	Min. pak.
LKM60100FS	2000 mm	100 mm	64 mm	pocinčano	Čelik	6247113	m	2 m
LKM60100RW	2000 mm	100 mm	64 mm	galvanizirano/plastificirano	Čelik	6248624	m	2 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Spojnica LKM SV60	LKM SV60	6247466	Komada	10 Komada
Edge protection ring KSR 60100, for LKM cable duct type 60100	LKM KSR60100	6249754	Komada	5 Komada

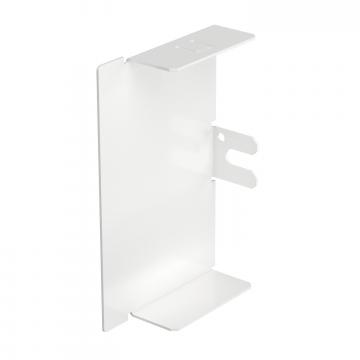

Završetak, za kanal tip LKM 60100	LKM E60100RW	6249817	Komada	10 Komada
End piece, for cable trunking type LKM 60100	LKM EK60100	6249784	Komada	5 Komada
Pregrada LKM TWS55	LKM TWS55	6249876	m	2 m

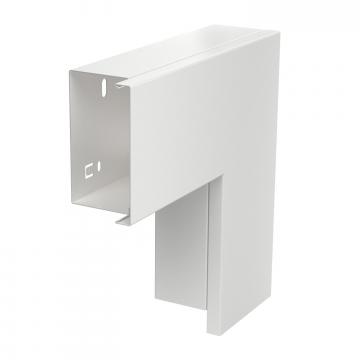

Rani kut, za kanal tip LKM 60100	LKM F60100RW	6249507	Komada	1 Komada

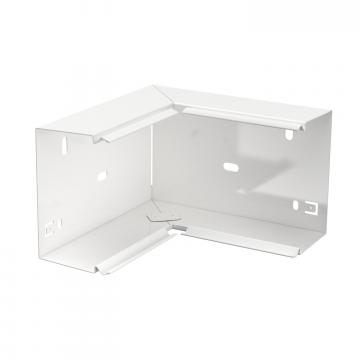

Unutarnji kut, za kanal tip LKM 60100	LKM I60100RW	6249639	Komada	1 Komada

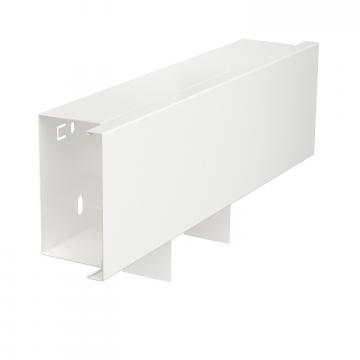

T-element, za instalacijski kanal tip LKM 60100	LKM T60100RW	6249701	Komada	1 Komada
Držač vodiča LKM, širina kanala 100 mm	LKM Z100	6249922	Komada	10 Komada
Kopča kanala KLM za očuvanje funkcije E30 – E90, za kanal LKM tipa LKM 60100	LKM KF60100	6249881	Komada	10 Komada
