Clamp clip 2056, W-foot, double, metal pressure trough, FT 8 | 12 | 3

Clamp clip 2056, W-foot, double, metal pressure trough, FT

Brt. art. 1188341 | EAN 4012197417017

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

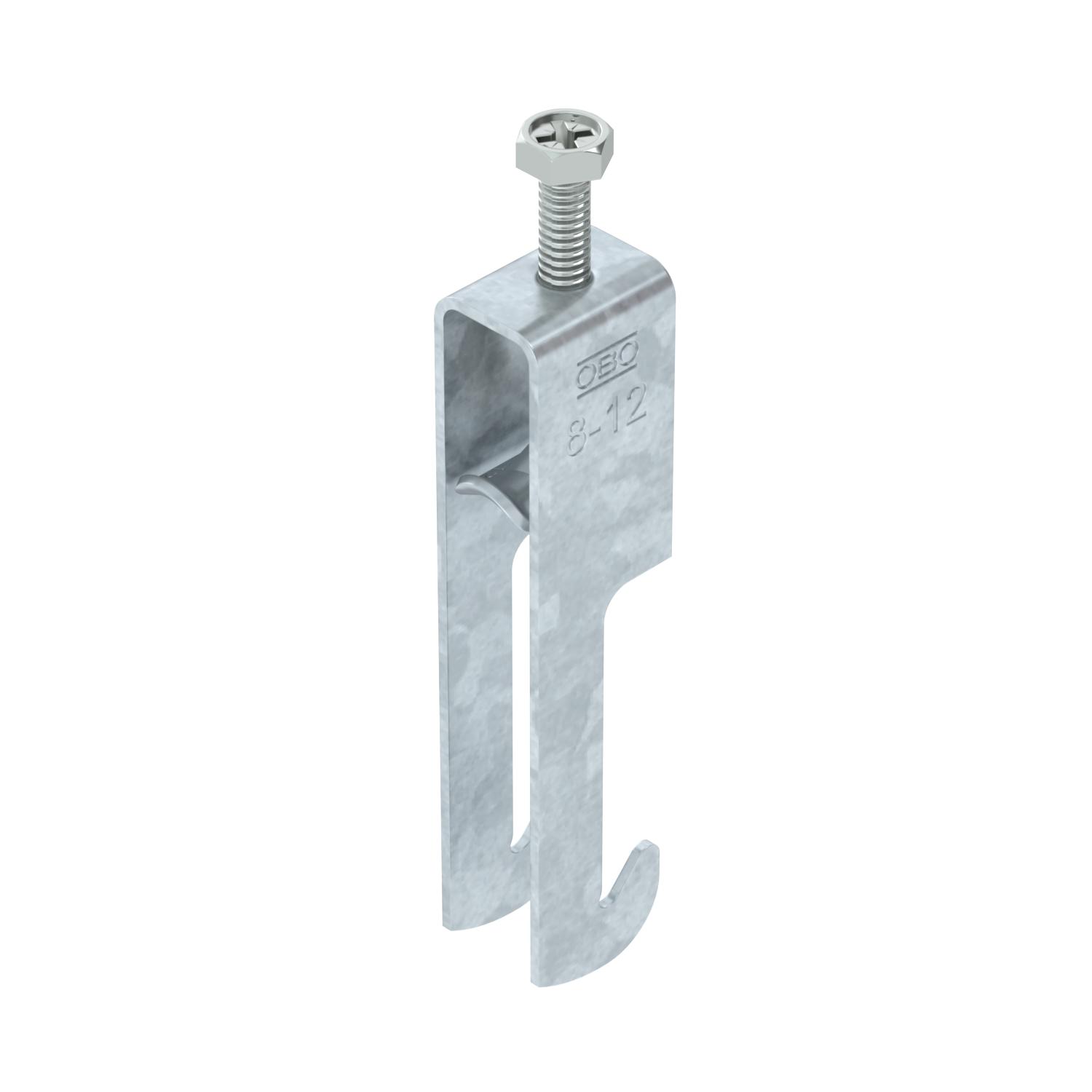

Clamp clip with W-foot, metal pressure trough with rounded edges to protect the cable. For vertical and horizontal mounting of 2 single cables on angle irons < 40 mm. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
Debljina lima	1,5 mm
Dimenzija	8-12mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	22,5 mm
Dužina vanjske mjere	28 mm
Maks. Zakretni moment	3 Nm
Materijal	Čelik

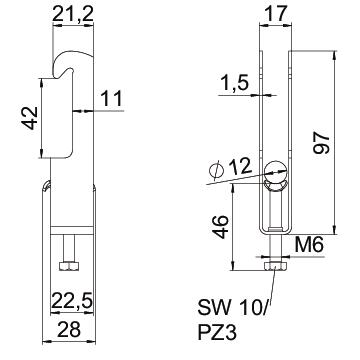

Mjera A	22,5 mm
Mjera B	17 mm
Mjera C	28 mm
Mjera G (mm)	M6

Mjera H	97 mm
Mjera L	46 mm
Mjera t	1,5 mm
Način montaže	kutni profil
Navoj	M6
Područje zatezanja D maks.	12 mm
Područje zatezanja D min.	8 mm
Površina	vruće pocinčano
S metalnom pločicom	da
Širina	17 mm
Širina utora	10 mm
Visina	97 mm
za maks. promjere cijevi	12 mm
za min. promjere cijevi	8 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-W2-M-12 FT	8 mm	12 mm	3 Nm	1188341	Komada	50 Komada
BS-W2-M-16 FT	12 mm	16 mm	3 Nm	1188344	Komada	50 Komada
BS-W2-M-22 FT	16 mm	22 mm	3 Nm	1188347	Komada	50 Komada
BS-W2-M-28 FT	22 mm	28 mm	3 Nm	1188350	Komada	50 Komada
BS-W2-M-34 FT	28 mm	34 mm	3 Nm	1188353	Komada	50 Komada
BS-W2-M-40 FT	34 mm	40 mm	3 Nm	1188356	Komada	25 Komada
BS-W2-M-46 FT	40 mm	46 mm	5 Nm	1188359	Komada	25 Komada
BS-W2-M-52 FT	46 mm	52 mm	5 Nm	1188362	Komada	25 Komada
BS-W2-M-58 FT	52 mm	58 mm	5 Nm	1188365	Komada	25 Komada
