Clamp clip 2056, W-foot, double, metal pressure trough, FT 40 | 46 | 5

Clamp clip 2056, W-foot, double, metal pressure trough, FT

Brt. art. 1188359 | EAN 4012197417192

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

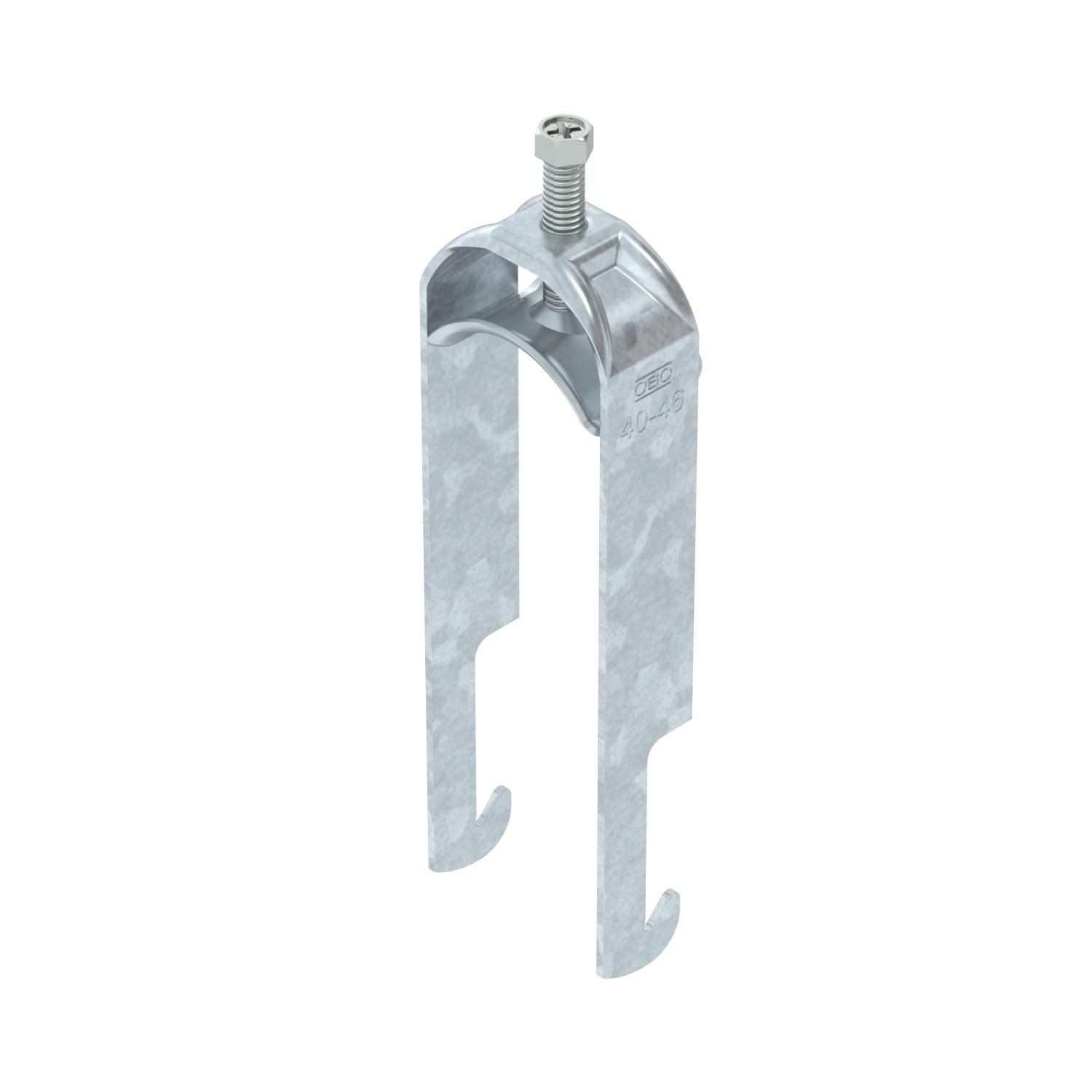

Clamp clip with W-foot, metal pressure trough with rounded edges to protect the cable. For vertical and horizontal mounting of 2 single cables on angle irons < 40 mm. With 1-start screw thread on pressure trough, universal hexagonal screw head WAF10, with slot and cross recess. Suitable for mounting indoors and outdoors. We recommend the use of a counter-trough.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO₂ otisak (GWP) od kolijevke do vrata	0,484 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	40-46mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	Čelik

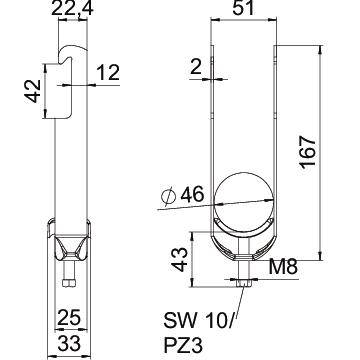

Mjera A	25 mm
Mjera B	51 mm
Mjera C	33 mm
Mjera G (mm)	M8

Mjera H	167 mm
Mjera L	43 mm
Mjera t	2 mm
Način montaže	kutni profil
Navoj	M8
Područje zatezanja D maks.	46 mm
Područje zatezanja D min.	40 mm
Površina	vruće pocinčano
S metalnom pločicom	da
Širina	51 mm
Širina utora	10 mm
Visina	167 mm
za maks. promjere cijevi	46 mm
za min. promjere cijevi	40 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-W2-M-12 FT	8 mm	12 mm	3 Nm	1188341	Komada	50 Komada
BS-W2-M-16 FT	12 mm	16 mm	3 Nm	1188344	Komada	50 Komada
BS-W2-M-22 FT	16 mm	22 mm	3 Nm	1188347	Komada	50 Komada
BS-W2-M-28 FT	22 mm	28 mm	3 Nm	1188350	Komada	50 Komada
BS-W2-M-34 FT	28 mm	34 mm	3 Nm	1188353	Komada	50 Komada
BS-W2-M-40 FT	34 mm	40 mm	3 Nm	1188356	Komada	25 Komada
BS-W2-M-46 FT	40 mm	46 mm	5 Nm	1188359	Komada	25 Komada
BS-W2-M-52 FT	46 mm	52 mm	5 Nm	1188362	Komada	25 Komada
BS-W2-M-58 FT	52 mm	58 mm	5 Nm	1188365	Komada	25 Komada
