Montažni sustavi za sustave kosih krovova
Tehnologija Magic to čini mogućim: OBO montažni sustav za kosi krov može se montirati bez vijaka ili alata. Ovo štedi vrijeme. Rješenje krovne kuke sustava nudi fleksibilnost. Ne samo da se može postaviti na sve uobičajene vrste kosih krovova s krovnim crijepom, već se također može kontinuirano i s milimetarskom preciznošću podešavati u svim smjerovima u bilo koje vrijeme. Univerzalna stezaljka sustava također funkcionira kao srednja ili završna stezaljka i pokriva raspon stezanja od 30 – 50 mm. To znači da se svi komercijalno dostupni fotonaponski moduli mogu popraviti bez ikakvih problema.
Posebno praktično: proizvodi za sustave ravnih i kosih krovova mogu se kombinirati.
Istaknuti proizvodi

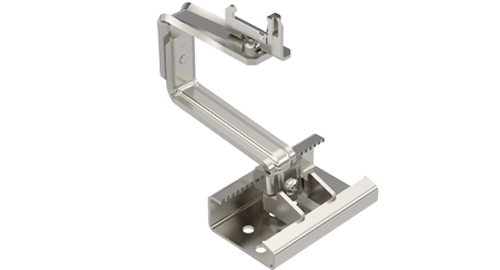

Univerzalne krovne kuke za sustave kosih krovova
- Za ugradnju na sve uobičajene vrste kosih krovova s krovnim pločama
- Može se podesiti s milimetarskom preciznošću u svim smjerovima
- Maksimalna fleksibilnost zahvaljujući ukupno 9 rupa za vijke s podloškom veličine M8 za montažu krovne kuke na krovnu gredu
- Brzo i jednostavno pozicioniranje (okomito i/ili vodoravno) kuke s pomoću samo jednog pričvrsnog vijka
- Mogućnosti okomitog poravnanja omogućuju jednostavno kompenziranje neravnina na krovu
- Montažna letvica se montira bez vijaka ili alata. Zahvaljujući inovativnoj tehnologiji OBO Magic
- Podešavanje visine od 14 mm za prilagodbu na postojeće krovne letve
- Bočno podešavanje na rogovima od 76 mm
- Kompenzacija visine od 18 mm nakon ugradnje krovne kuke i za fino podešavanje montažnog profila
- Mogućnost bočnog podešavanja od 10 mm za fino podešavanje montažnog profila

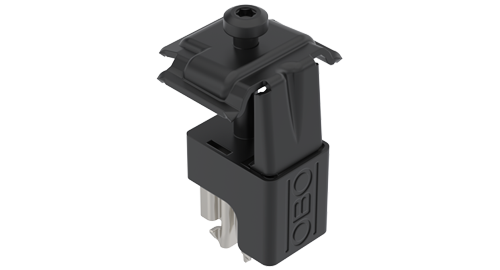

Univerzalna stezaljka za sustave ravnih/kosih krovova
- Crna verzija za besprijekornu i estetsku prilagodbu crnoj verziji odgovarajućeg nosećeg profila
- Raspon stezanja za pričvršćivanje modula od 30 do 50 mm
- Može se rotirati za 90 stupnjeva nakon što uskoči u utor montažne šine
- Može se rabiti kao srednja ili završna stezaljka
- Posebna geometrija na uglovima gornjeg dijela za izjednačavanje potencijala sa solarnim modulom
- Okolno plastično kućište vodi gornji dio i sprječava njegovo krivo uvijanje tijekom montaže
- Gornji dio ostaje u gornjem položaju dok se solarni modul konačno ne pričvrsti
- Može se kliknuti na priložene nožice za montažu (sustav ravnog krova) i u utor šine za montažu (sustav kosog krova)
- Plastično kućište djeluje kao potporna površina za odgovarajuće postavljanje ploča
- Dugi vijek trajanja zahvaljujući korištenju visokokvalitetnog nehrđajućeg čelika

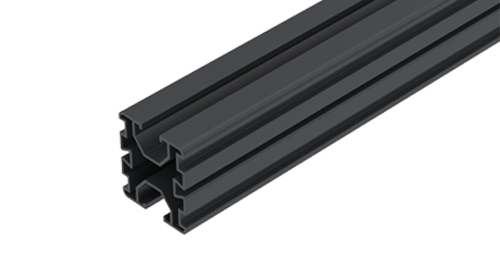

Nosivi profil za sustave ravnih/kosih krovova
- Crna verzija za potpuni i estetski usklađen prikaz s uvjetima postojećeg krovišta.
- Obostrani utori širine 10 mm, na primjer za klizne matice, univerzalne i/ili stezaljke za uzemljenje
- Dodatni bočni utori, na primjer za uzdužne i/ili poprečne spojnice

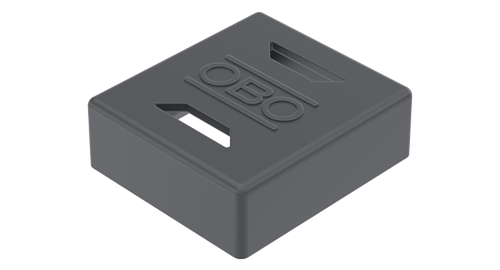

Završna kapica za nosivi profil
- Crna verzija za besprijekornu i estetsku prilagodbu crnoj verziji odgovarajućeg nosećeg profila
- Integrirane perforacije omogućuju izlazak vode i time sprječavaju nakupljanje vode unutar potpornog profila
- Estetska završna obrada potpornog profila: na primjer, mogu se sakriti neugledni odrezani rubovi
Univerzalna uzemna stezaljka PV
- Univerzalna uzemna stezaljka prethodno je montirana
- Precizno pričvršćenje priključka za uzemljenje s pomoću prethodno montirane klizne matice u utor pridruženog potpornog profila
- Opteretivost strujom munje do 100 kA
- Brza montaža zahvaljujući integriranom opružnom mehanizmu
- Za pričvršćenje okruglih vodiča RD 8-10
- Za pričvršćivanje jednožilnih i/ili višežilnih kabela 6 – 50 mm²
- Za sve profile s utorom od 10 mm. U kombinaciji s OBO nosećim profilom zajamčena je optimalna uporaba.
- Odgovara zahtjevima prema DIN EN 62561-1
Križni konektor za potporni profil
- Za stvaranje križne veze na površini krova
- Rješava probleme za krovna područja koja su teško dostupna i gdje, na primjer, nije moguća izravna veza vodilicom
- Pričvršćuje se na bočni utor potpornog profila
- Uvrtanje s pomoću ključa veličine TX 40
