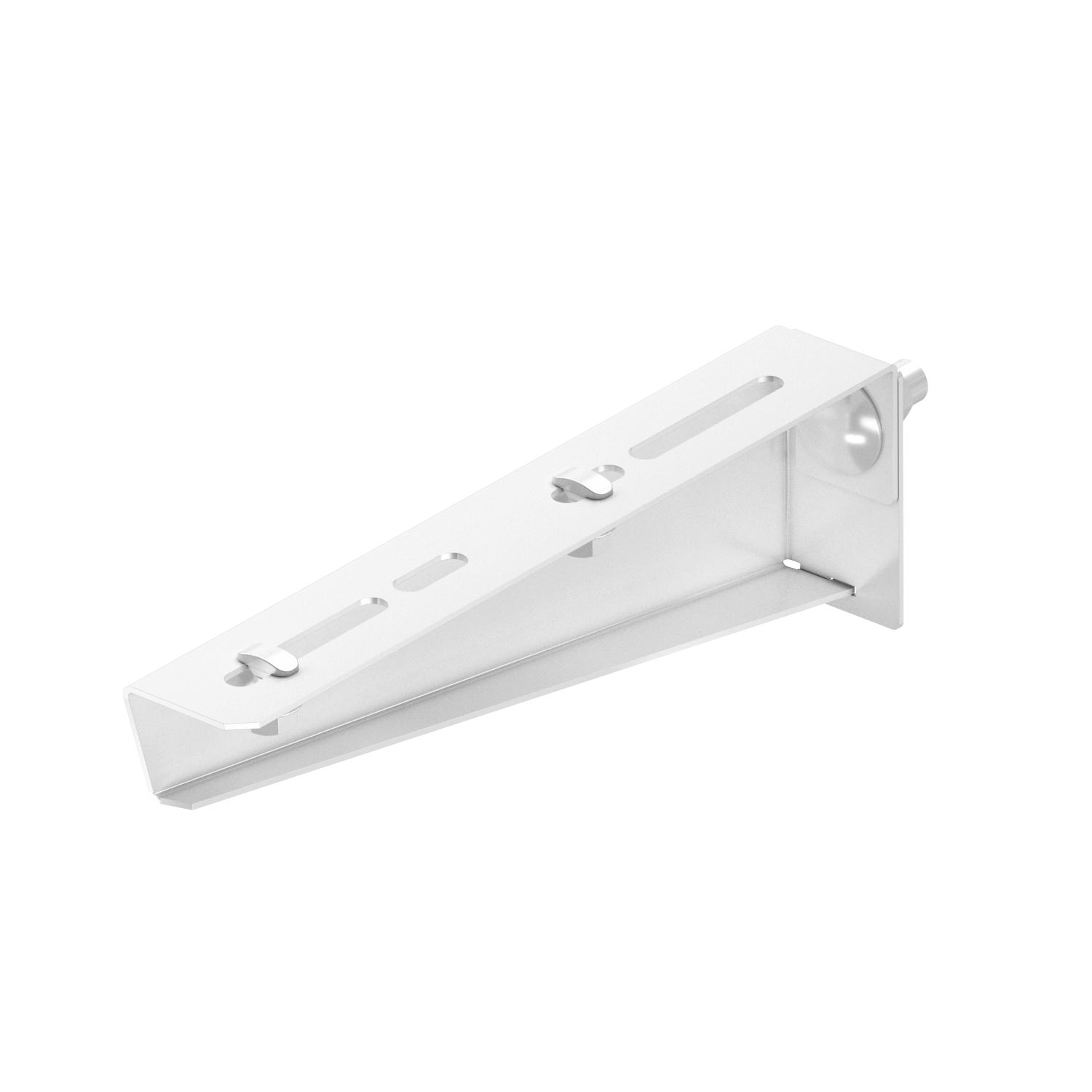

Zidna i stropna konzola MWA 12
Brt. art. 6424620 | EAN 4012196649860
- Opis proizvoda
-
Opis proizvodaZa manja opterećenja.
-
- Tehnički podaci
-
Tehnički podaci
Boja bijela; RAL 9010 Dimenzija B200mm Duljina 32,5 mm F u kN 1,2 kN Izvedba Konzola Kutno područje, maks. 90 mm Kutno područje, min. 90 mm Materijal Čelik Mjera A 32,5 mm Mjera B 210 mm Mjera H 65 mm Mjera L 210 mm Nehrđajući plemeniti čelik, obrađen ne Očuvanje funkcije ne Površina PES50 - Poliester / Epoksid Promjer rupe 11 mm Širina 210 mm Visina 65 mm Tehnički podaci
Dijagram opterećenja za konzolu tipa MWA 12
-
Savijanje vrha konzole kod dozvoljenog opterećenja konzole
-
Dozvoljeno opterećenje konzole u kN bez težine čovjeka
-
Krivulja opterećenja s dužinom konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
Torban vijak, s proširenom maticom F
FRSB 6x12 F 6406122 100 Komada - Preuzimanja
-
