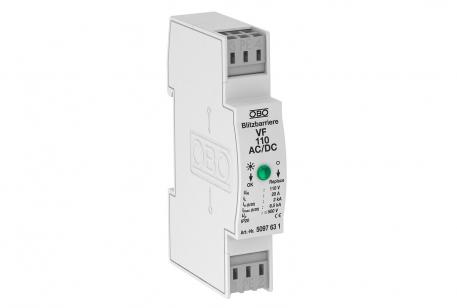

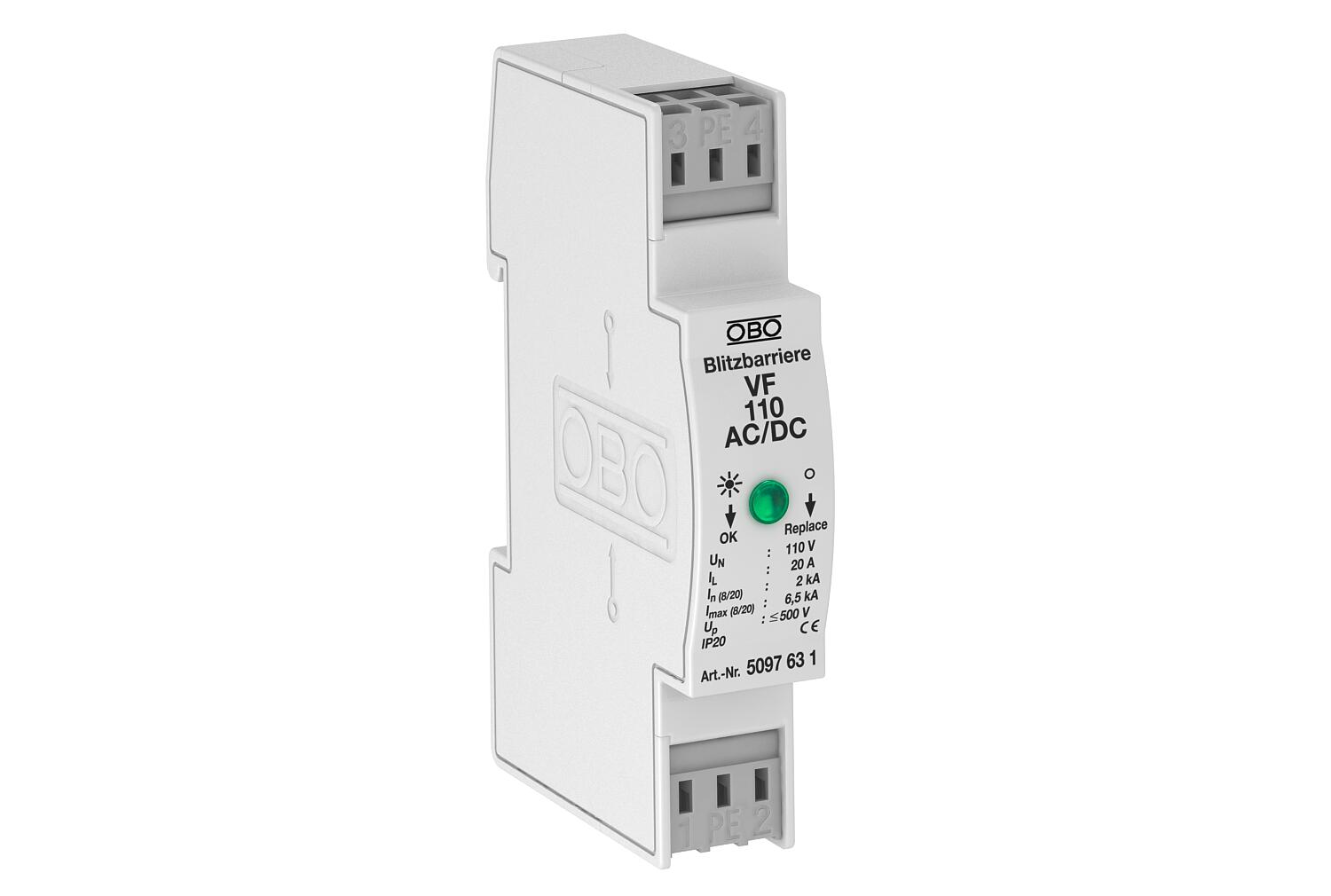

Zaštita za 2-polno napajanje 110 V 2 | 150 | 200 | IP20

Zaštita za 2-polno napajanje 110 V

Brt. art. 5097631 | EAN 4012195578154

Brt. art. / Tip

Broj polova	2

Najviši trajni napon AC

Najviši trajni napon DC

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Zaštita od prenapona / fina zaštita mreže od prenapona tip 3 sukladno normi HRN EN 61643-11

• Prikladna za sustave sa izmjeničnim i istosmjernim naponom

• S optičkim indikatorom funkcije

• Sa stezaljkama bez vijaka za laku montažu

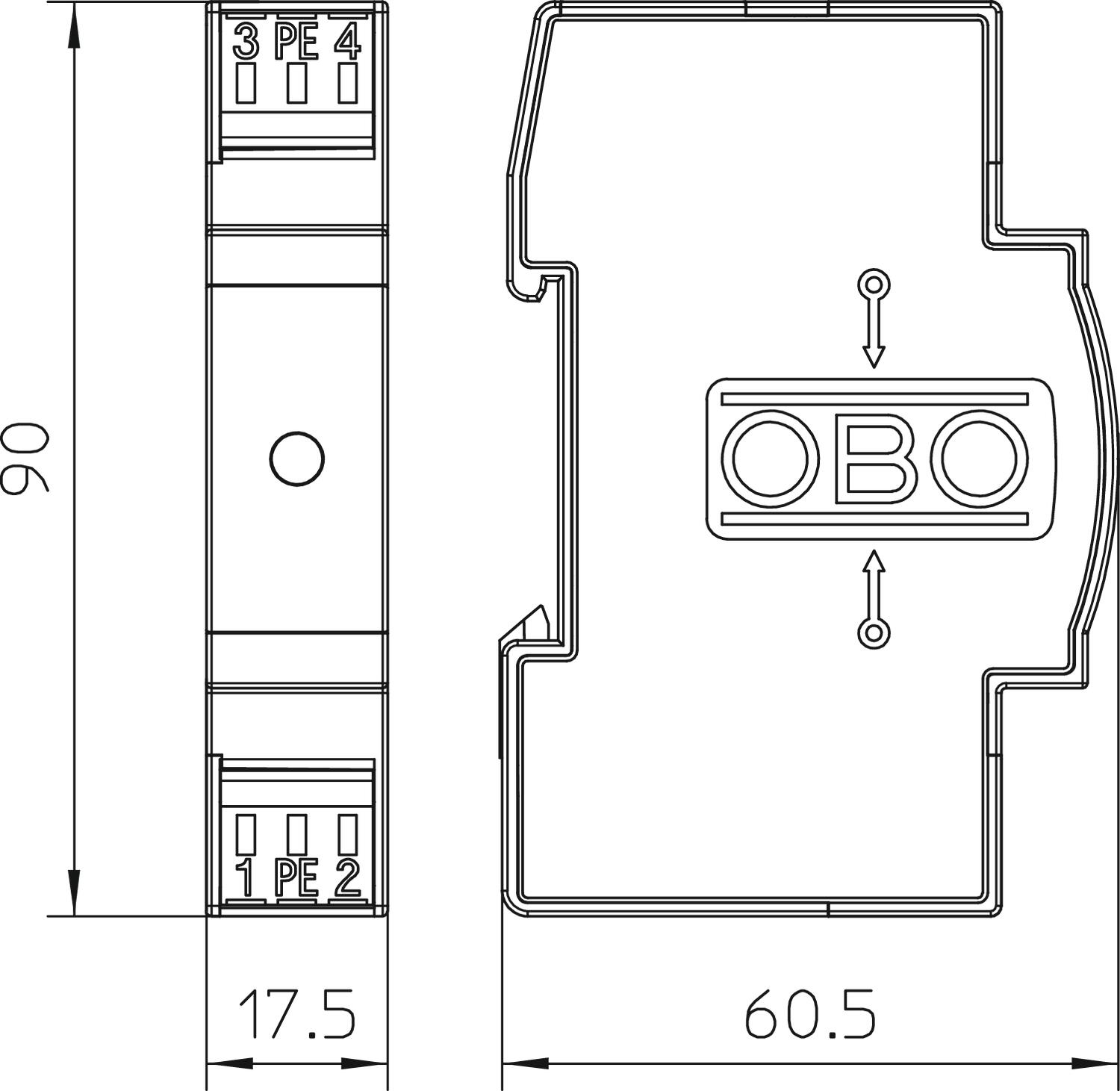

• Širine 17,5 mm

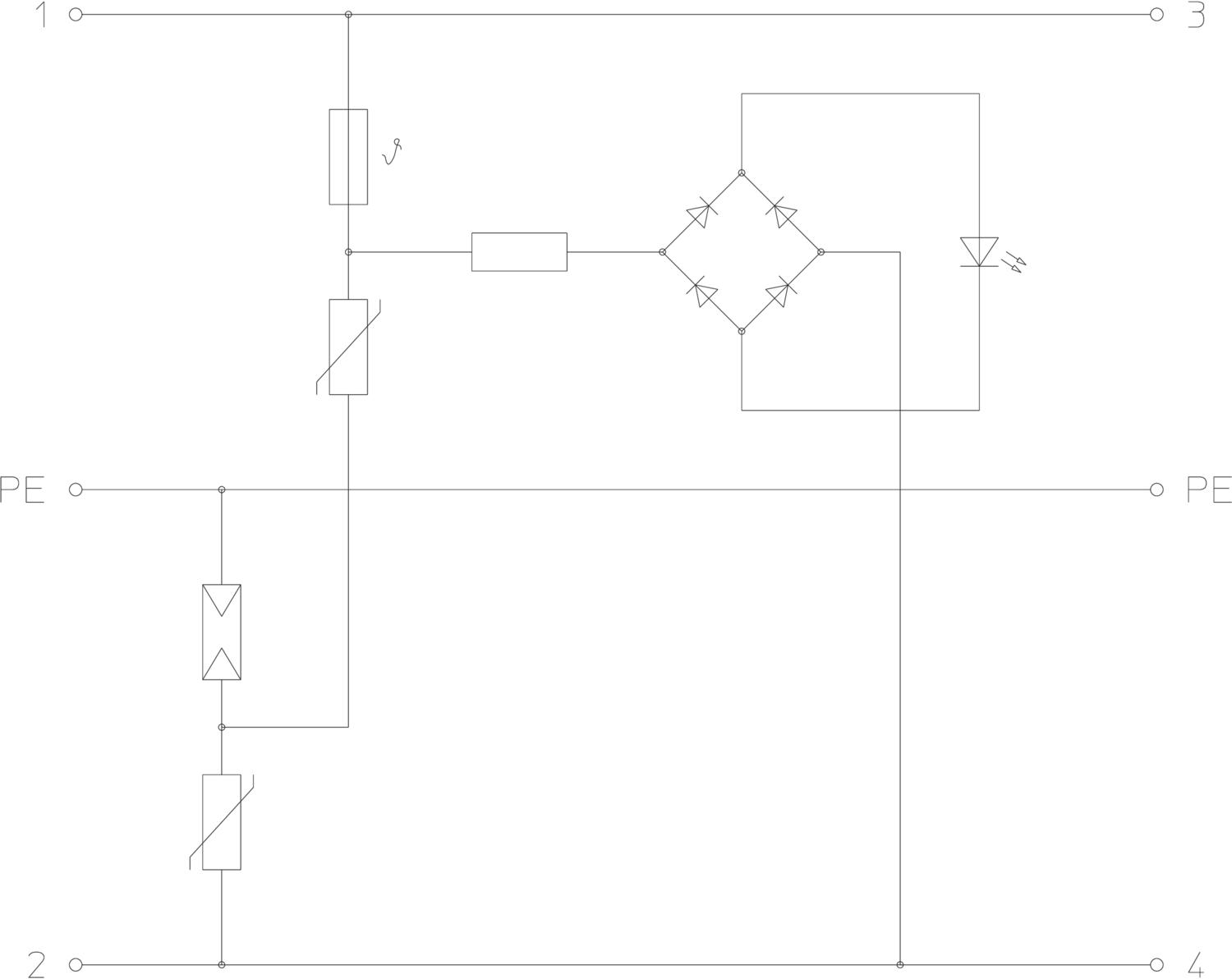

• Y-sklop

Primjena: univerzalna primjena na 35 mm montažnim profilima u svakom uobičajenom razvodnom ormaru.

Tehnički podaci

Tehnički podaci

Broj polova	3
Broj polova	2
CO2 otisak (GWP) od kolijevke do vrata	0,4043 kg CO2e / 1 Komad
Daljinska signalizacija	ne
Dimenzija	110V AC
Ispitni razred tipa 3	da
Izvedba	110 V verzija
Izvedba testirana na eksplozije	ne
LPZ	2→3
Maks. presjek krutog vodiča (jedno-/višežični)	2,5 mm²
Maksimalna odvodna struja (8/20 μs)	6,5 kA
Maksimalni predosigurač	20 A
Maksimalni predosigurač	20
Min. presjek fleksibilnog vodiča (finožični)	2,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	0,14 mm²
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm

Najviši trajni napon AC	150 V
Najviši trajni napon DC	200 V
Nazivna odvodna struja (8/20 µs)	2 kA
Nazivni napon AC (50 / 60 Hz)	110 V
Oblik mreže	sve
OBO_nazivna struja opterećenja (ulazna/izlazna stezaljka)	20 A
Otvoreni	ne
Razina zaštite linija - linija	<500 V
Razina zaštite linija - zemlja	<1400 V
Signalizacija na uređaju	optički
SPD sukladno IEC 61643-1	class III
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
U skladu s EN 61643-11	Tip 3
Vrijeme odziva	<25 ns

Svi tipovi

Svi tipovi

Tip	Broj polova	Najviši trajni napon AC	Najviši trajni napon DC	Stupanj zaštite	Brt. art.	Količina	Min. pak.
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Komada	1 Komada
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Komada	1 Komada
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Komada	1 Komada
VF110-AC DC	2	150 V	200 V	IP20	5097631	Komada	1 Komada
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Komada	1 Komada
