Utična zaštita za prijenos podataka, 2x2-polna, izravno uzemljenje, s OS, 48 V 4 | 2x2-polan | 37 | 52 | Stezaljka

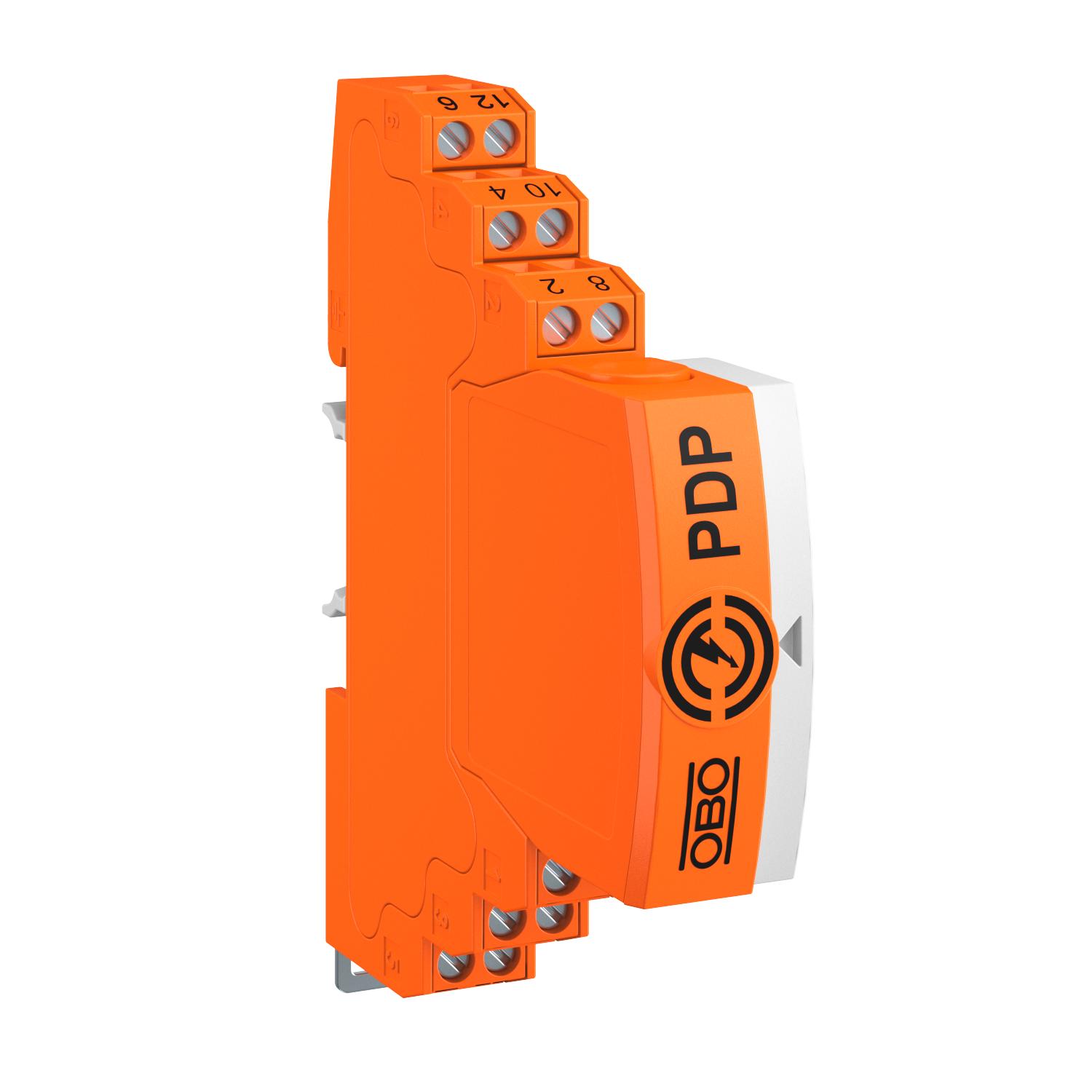

Utična zaštita za prijenos podataka, 2x2-polna, izravno uzemljenje, s OS, 48 V

Brt. art. 5080364 | EAN 4012196742271

Brt. art. / Tip

Broj polova	4

Izvedba	2x2-polan

Najviši trajni napon AC

Najviši trajni napon DC

Utični sustav	Stezaljka

Opis proizvoda

Opis proizvoda

Vrsta zaštite priključne podatkovne linije 1+2/D1+C2 za mjernu, upravljačku i regulacijsku tehniku

• Zaštitni uređaj za višežilne sustave
• Direktno uzemljenje oklopa
• Frekvencijsko područje do 100 MHz
• Uzemljenje se izvodi preko montažnog profila ili priključnog kabela
• Mala širina od 12,5 mm
• Visoka dostupnost sustava – nema prekida signala bez zaštitnog modula
• S optičkom signalizacijom i mogućnošću daljinske signalizacije putem PDP-PS napajanja
• uključujući integrirani konektor sabirnice
• uključujući integrirani konektor sabirnice

Primjena: univerzalna zaštita od udara munje i prenapona u mjernoj, upravljačkoj i regulacijskoj tehnici.

Tehnički podaci

Tehnički podaci

Broj polova	4
Dimenzija	48V
Granična frekvencija	100 MHz
Impulsna struja	2,5 kA
Ispitna norma	IEC 61643-21
Izvedba	2x2-polan
Jakost udarne struje žila-zemlja	10 kV / 5 kA
Jakost udarne struje žila-žila	10 kV / 5 kA
Kapacitet (žila-zemlja)	≤30 pF
Kapacitet (žila-žila)	≤30 pF
Kategorie	Tip 1+2 / D1+C2
LPZ	0→2
Maks. presjek krutog priključka	2,5 mm²
Maks. presjek višežičnog priključka	2,5 mm²
Min. presjek višežičnog priključka	0,14 mm²
Montaža ulaz / izlaz	Stezaljke s vijcima
Najviši trajni napon AC	37 V
Najviši trajni napon DC	52 V
Nazivna odvodna struja (8/20 µs)	10 kA
Nazivna odvodna struja In prema C2 (ukupno)	20 kA

Nazivna strujna opterećenja AC	0,425 A
Nazivna strujna opterećenja DC	0,6 A
Priključak oplete	da
Razina zaštite linija - linija	170 V
Razina zaštite linija - zemlja	850 V
Serijski otpor	1.2 ± 5%
Serijski otpor po žili	1,2 Ω ± 5%
Signalizacija na uređaju	bez
SPD sukladno IEC 61643-1	class I+II
SPD sukladno IEC 61643-21	Razred I+II / D1+C2
Stupanj zaštite	IP20
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
U skladu s EN 61643-11	tip 1+2
Ukupna nazivna odvodna struja (10/350)	5 kA
Ukupna nazivna odvodna struja (8/20)	20 kA
Uneseno prigušenje (insertion loss)	≤3 dB
Utični sustav	Stezaljka
Uzemljenje preko:	Priključni kabel/montažni profil
Zaštita	izravno

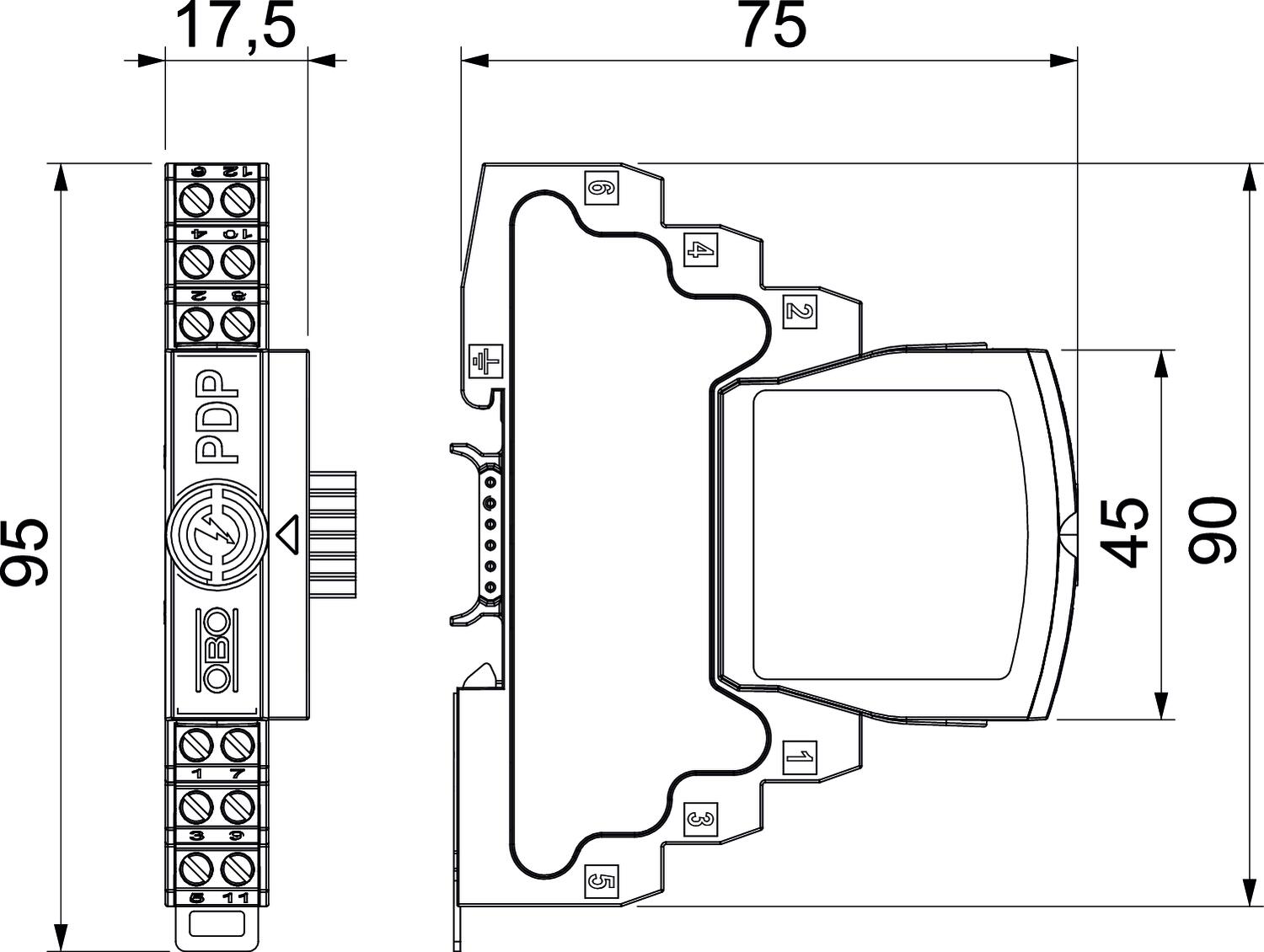

Dimenzije

Duljina	75 mm
Širina	17,5 mm

Visina	95 mm

Mogućnosti priključka

Maks. presjek fleksibilnog priključka.	1,5 mm²
Min. presjek fleksibilnog priključka	0,14 mm²

Min. presjek krutog priključka	0,14 mm²

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	0,7765 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,7765 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1

Svi tipovi

Svi tipovi

Tip	Broj polova	Izvedba	Najviši trajni napon AC	Najviši trajni napon DC	Utični sustav	Brt. art.	Količina	Min. pak.
PDP-2x2-5-D-OS	4	2x2-polan	4,2 V	6 V	Stezaljka	5080357	Komada	1 Komada
PDP-2x2-12-D-OS	4	2x2-polan	12 V	16 V	Stezaljka	5080359	Komada	1 Komada
PDP-2x2-24-D-OS	4	2x2-polan	21 V	30 V	Stezaljka	5080361	Komada	1 Komada
PDP-2x2-48-D-OS	4	2x2-polan	37 V	52 V	Stezaljka	5080364	Komada	1 Komada
