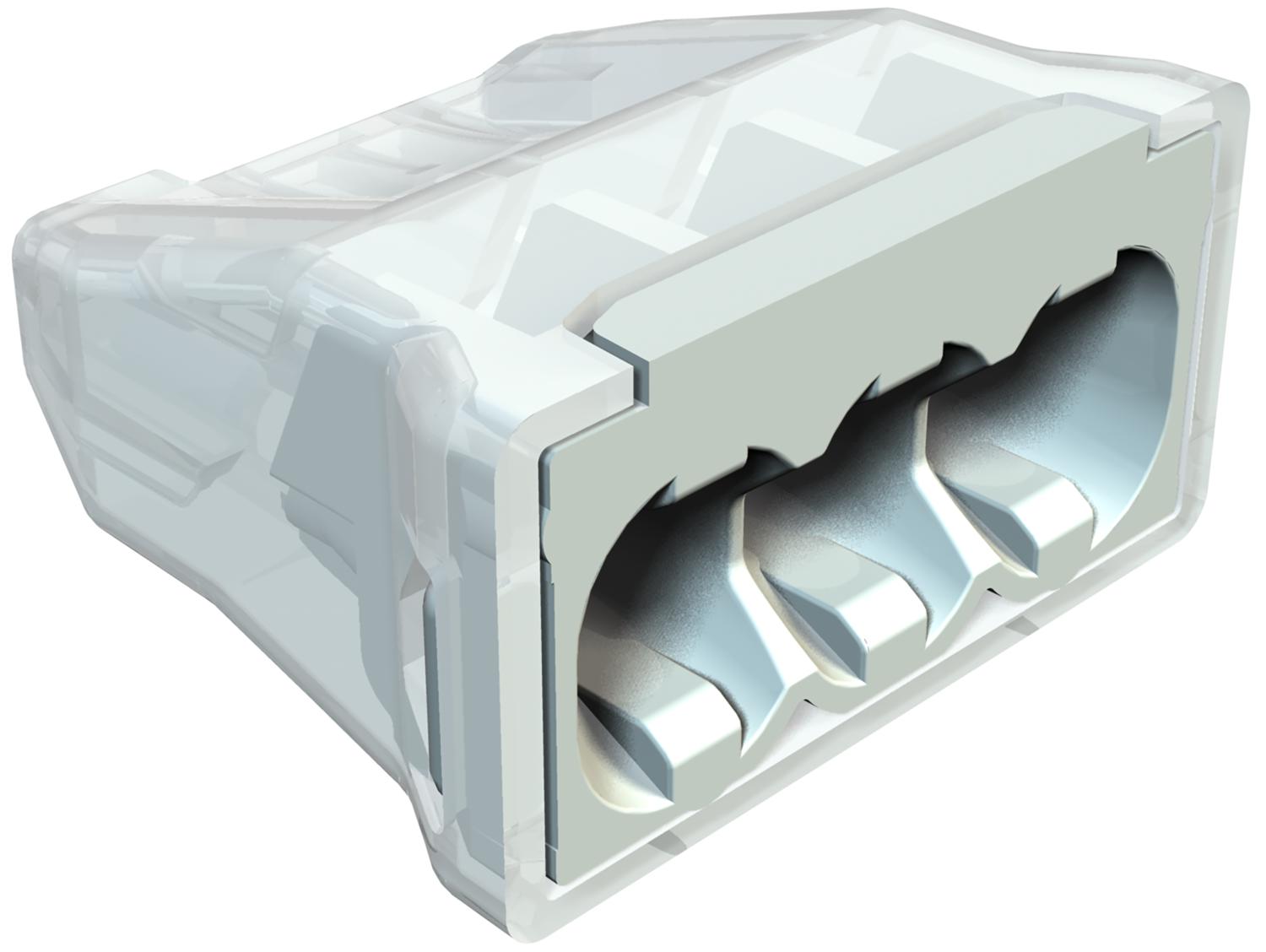

Utična stezaljka, 3-polna
Brt. art. 2054485 | EAN 4012195879916
- Opis proizvoda
-
Opis proizvodaIspitana prema HRN EN 60998
Bezvijčana stezaljka za spajanje jednožičnih vodiča.
Nazivni presjek:
3 x 0,5 mm² - 2,5 mm² jednožični vodič
3 x 1,5 mm² - 2,5 mm² kruti višežični vodič
Nazivni napon 450 V
Nazivna struja 24 A
Dužina skidanja izolacije: 8-9 mm
Ispitni otvor: za ispitivač maks. Ø 2 mm
Maks. dozvoljena temperatura okoline sukladno HRN EN 60998: -5 bis +90 C.
-
- Tehnički podaci
-
Tehnički podaci
Boja svijetlo siva; RAL 7035 Broj polova 3 Broj steznih mjesta 3 Dimenzija 3x2,5mm² Maks. nazivni presjek 2,5 mm² Maks. presjek priključka, puni jednožilni vodič 2,5 mm² Maks. presjek priključka, višežilni vodič 2,5 mm² Materijal Poliamid Min. nazivni presjek 0,5 mm² Min. presjek priključka, puni jednožilni vodič 0,5 mm² Min. presjek priključka, višežilni vodič 1,5 mm² Nazivna struja 24 A Nazivni napon 450 V Presjek 3 x 0,5 mm² - 2,5 mm² jednožični vodič 3 x 1,5 mm² - 2,5 mm² kruti višežični vodič mm² Prikladno za fleksibilne vodiče ne Prikladno za masivne vodiče ne Prikladno za višežične vodiče da S pokretnom polugom ne Temperaturno područje korištenja, maks. 90 °C Temperaturno područje korištenja, min. -5 °C vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 850 °C Dimenzije

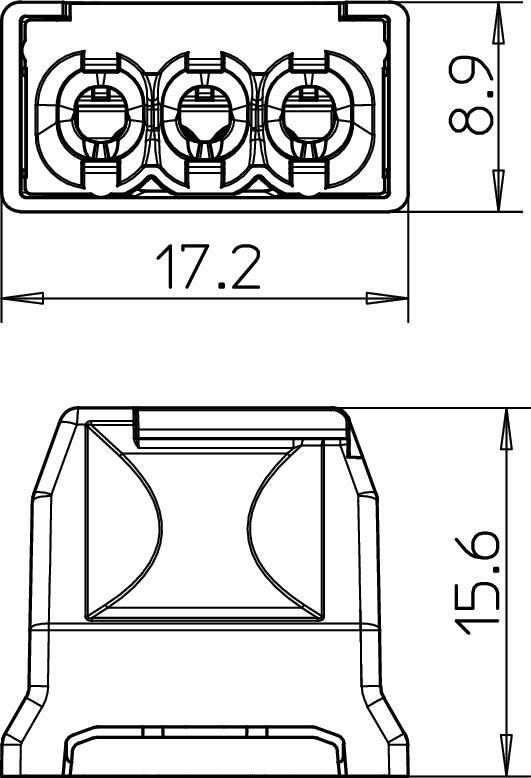

Duljina 17,2 mm Širina 15,6 mm Visina 8,9 mm - Svi tipovi
- Preuzimanja
-
Podatkovni list 61 325 LGR / 2054485 , 0.36MB , pdfEU izjava o sukladnosti 61 325 LGR / 2054485 , 0.05MB , pdfREACH Izjava o sukladnosti 61 325 LGR / 2054485 , 0.12MB , pdfRoHS Izjava o sukladnosti 61 325 LGR / 2054485 , 0.13MB , pdf
