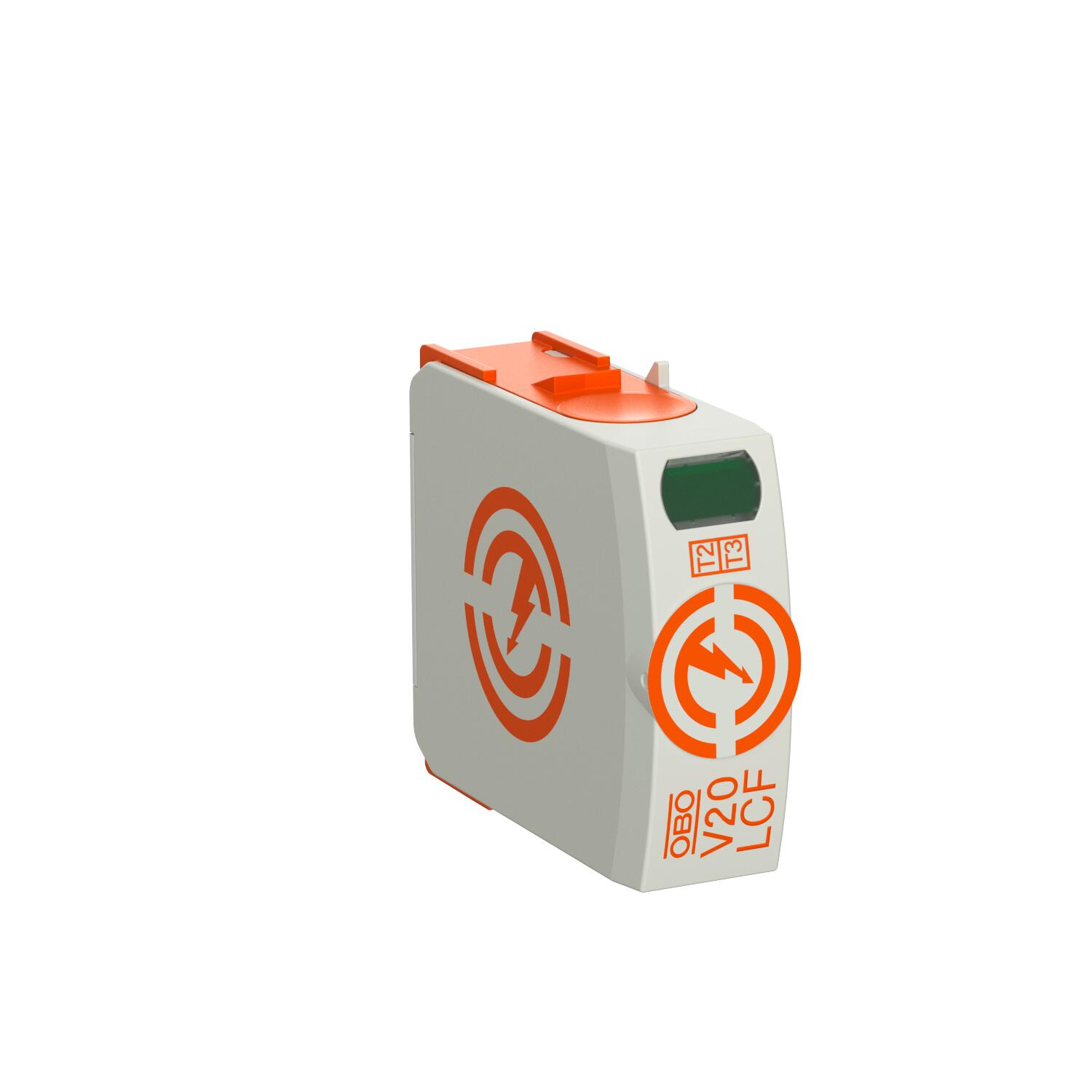

Uložak, odvodnik prenapona 20 V | | IP20

Uložak, odvodnik prenapona 20 V

Brt. art. 5095524 | EAN 4012196818747

Brt. art. / Tip

Broj polova

Najviši trajni napon AC

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Gornji dio odvodnika prenapona tipa 2 za zaštitu od prenapona prema normi EN61643-11

Kapacitet odvodnje do 20 kA (8/20) po polu preko visokoučinkovitih varistora
• Modularni utični odvodnici s uređajem za razdvajanje i optičkim prikazom statusa
• Funkcija zaključavanja sa zaštitom od vibracija i kodiranjem napona
• Plastika prema normi UL 94 V-0

Tehnički podaci

Tehnički podaci

Daljinska signalizacija	ne
Dimenzija	280V
Integrirani predosigurač	ne
Ispitni razred tipa 2	da
Maks. vlažnost zraka	95 %
Maksimalna odvodna struja (8/20 μs)	40 kA
Maksimalna odvodna struja (8/20 μs) [L-N]	40 kA
Maksimalna odvodna struja (8/20 μs) [N-PE]	60 kA
Maksimalni predosigurač	160 A gL/gG
Maksimalni predosigurač	160 A
Materijal kućišta, dijelovi za zaštitu od prednapona	PA UL 94 V-0
Min. temperatura za obradu	-40 °C
Min. vlažnost zraka	5 %
Način montaže	Montažni profil 35 mm
Najmanji razmak	1,5 mm
Nazivna odvodna struja (8/20 µs)	20 kA
Nazivna odvodna struja (8/20 µs) [L-N]	20 kA

Nazivna odvodna struja (8/20 µs) [N-PE]	40 kA
Oblik mreže	sve
Odobrenja	VDE, KEMA, UL, ÖVE
Otporan na kratki spoj	da
Otvoreni	ne
Signalizacija na uređaju	optički
Signalna sklopka AC	230 V; 0,5 A
Signalna sklopka DC	230 V; 0,1 A / 75 V; 0,5 A
Snaga kratkog spoja kod maks. nadstrujne zaštite mreže	50 kA eff
SPD sukladno IEC 61643-1	class II
SPD sukladno UL 1449	Tip 4
Stupanj zaštite	IP20
Temperatura za obradu, maks.	80 °C
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
U skladu s EN 61643-11	tip 2
Zaokretni moment	4 Nm

Mogućnosti priključka

Maks. presjek fleksibilnog vodiča (finožični)	35 mm²
Maks. presjek fleksibilnog vodiča (finožični)	2 AWG
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. presjek priključka FM-stezaljke	1,5 mm²
Maks. presjek priključka FM-stezaljke	16 AWG

Min. presjek fleksibilnog vodiča (finožični)	1,5 mm²
Min. presjek fleksibilnog vodiča (finožični)	16 AWG
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	16 AWG
Min. presjek priključka FM-stezaljke	0,5 mm²
Min. presjek priključka FM-stezaljke	21 AWG

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	0,3261 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,3261 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1

Svi tipovi

Svi tipovi

Tip	Broj polova	Najviši trajni napon AC	Stupanj zaštite	Brt. art.	Količina	Min. pak.
V20-LCF-0-280	-	-	IP20	5095524	Komada	1 Komada
V20-LCF-1-280	1	280 V	IP20	5095526	Komada	1 Komada
V20-LCF-3-280	3	280 V	IP20	5095528	Komada	1 Komada
V20-LCF-4-280	4	280 V	IP20	5095529	Komada	1 Komada
