Univerzalna stezaljka, 3-polna
Brt. art. 2054454 | EAN 4012196334650
- Opis proizvoda
-
Opis proizvodaIspitano prema EN 60998.

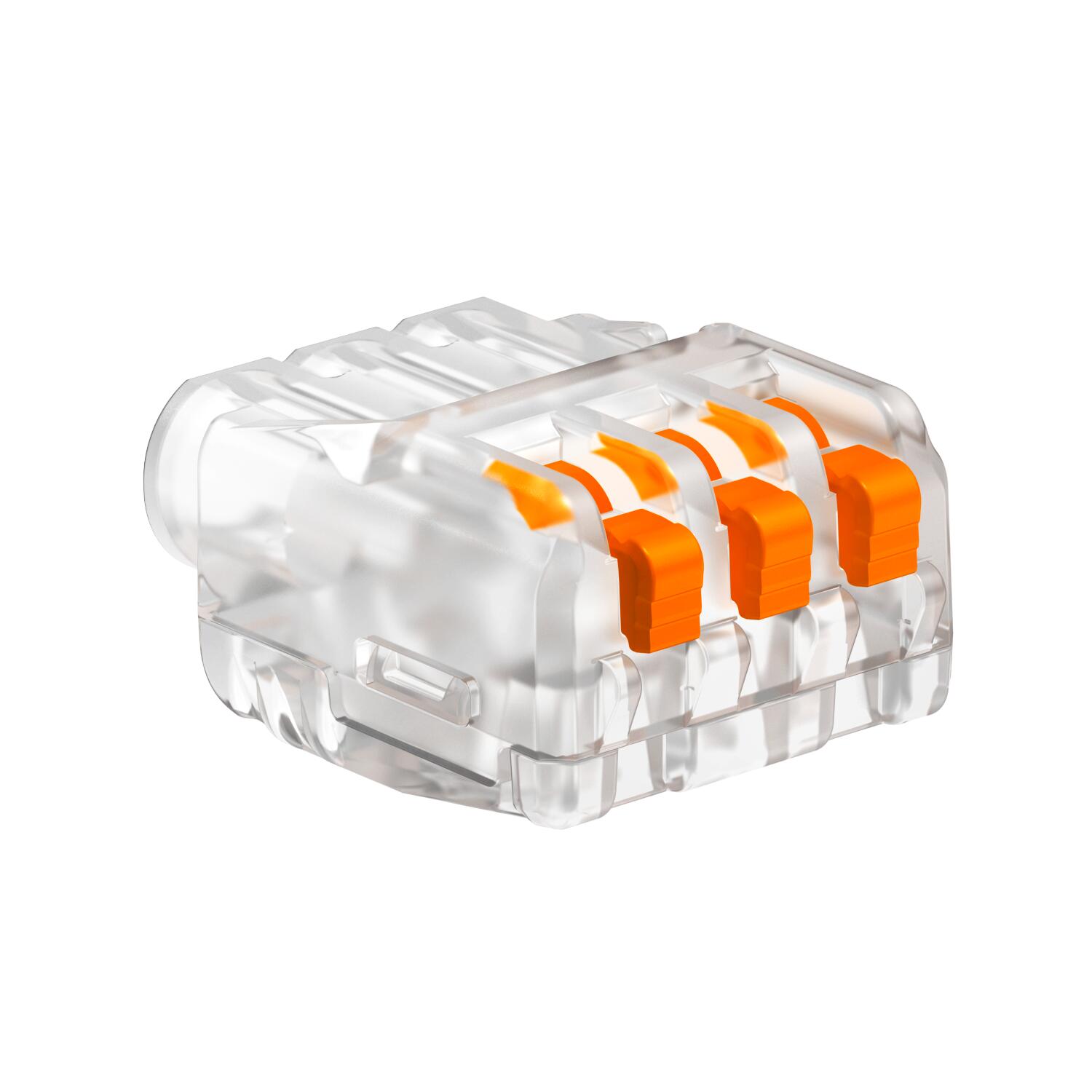

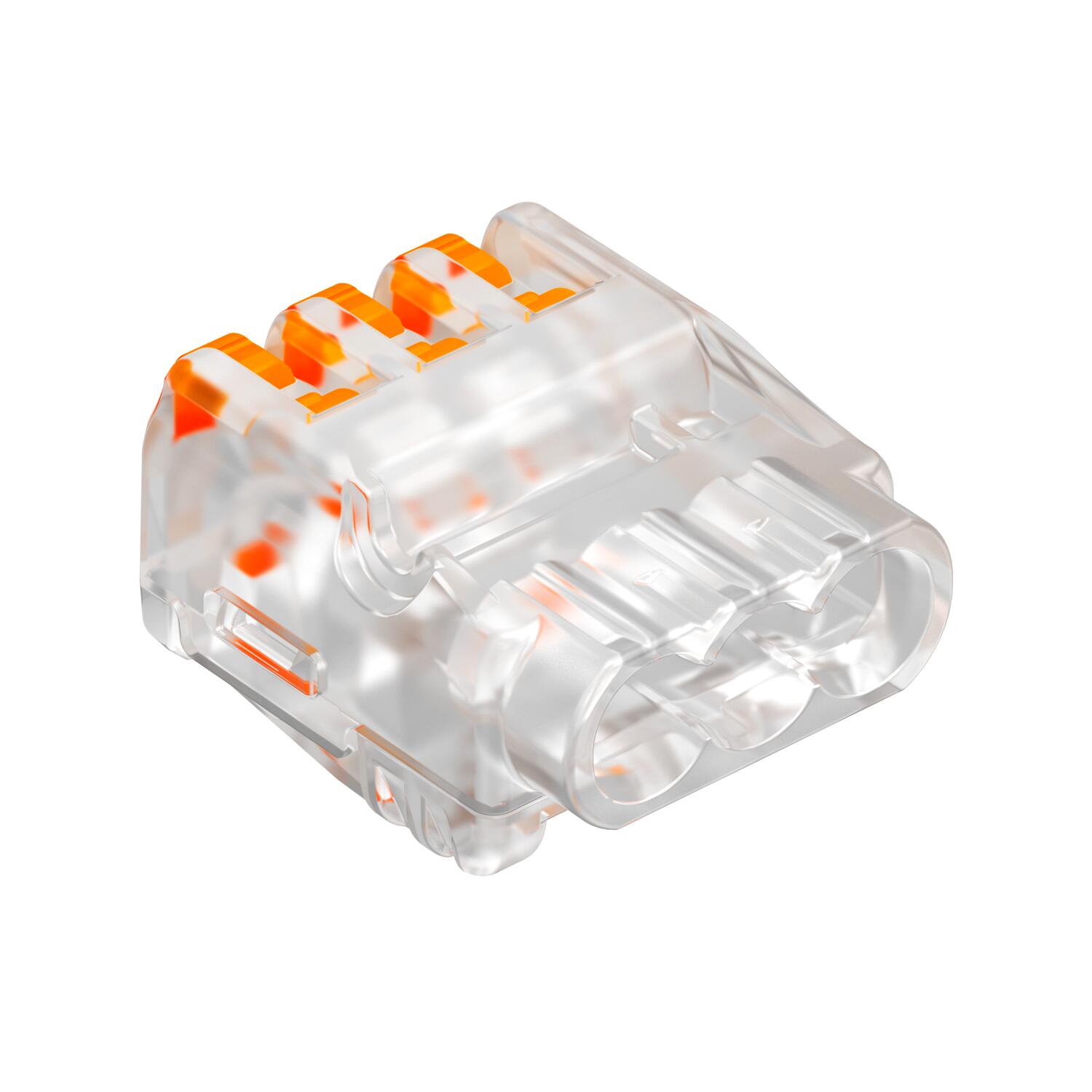

Bezvijčana stezaljka za spajanje krutih i finožičnih vodiča.
Kruti vodiči spajaju se bez preklapanja poluga.
Za odspajanje vodiča potrebno je otpustiti polugu.
Nazivni presjek:0,2 mm² - 2,5 mm² finožični ili kruti vodič
Nazivni napon 450 V
Nazivna struja 24 A
Dužina izolacije koju je potrebno skinuti: 9 mm (+ 1 mm)
Ispitni prorez: s gornje strane stezaljke, za ispitivač (maks. Ø 2 mm)
Najviša dozvoljena temperatura okruženja prema EN 60998:+85 °C.
Tehnički podaci UL (USA)
Nazivni napon 300 V
Područje pritezanja AWG 24-12
Temeperatura okoline maks. 105 °C
-
- Tehnički podaci
-
Tehnički podaci
Boja prozirno Broj polova 1 Broj steznih mjesta 3 Dimenzija 0,2-2,5mm² Izolacijski materijal Termoplast Maks. nazivni presjek 2,5 mm² Maks. presjek priključka, puni jednožilni vodič 2,5 mm² Maks. presjek priključka, višežilni vodič 2,5 mm² Materijal Polikarbonat Min. nazivni presjek 0,2 mm² Min. presjek priključka, puni jednožilni vodič 0,2 mm² Min. presjek priključka, višežilni vodič 0,2 mm² Nazivna struja 24 A Nazivni napon 450 V Presjek 3 x 0,2 - 2,5 mm² višežični ili jednožični vodič mm² Prikladno za fleksibilne vodiče da Prikladno za masivne vodiče da Prikladno za višežične vodiče da S pokretnom polugom da Temperaturno područje korištenja, maks. 85 °C Temperaturno područje korištenja, min. -5 °C vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 850 °C Dimenzije

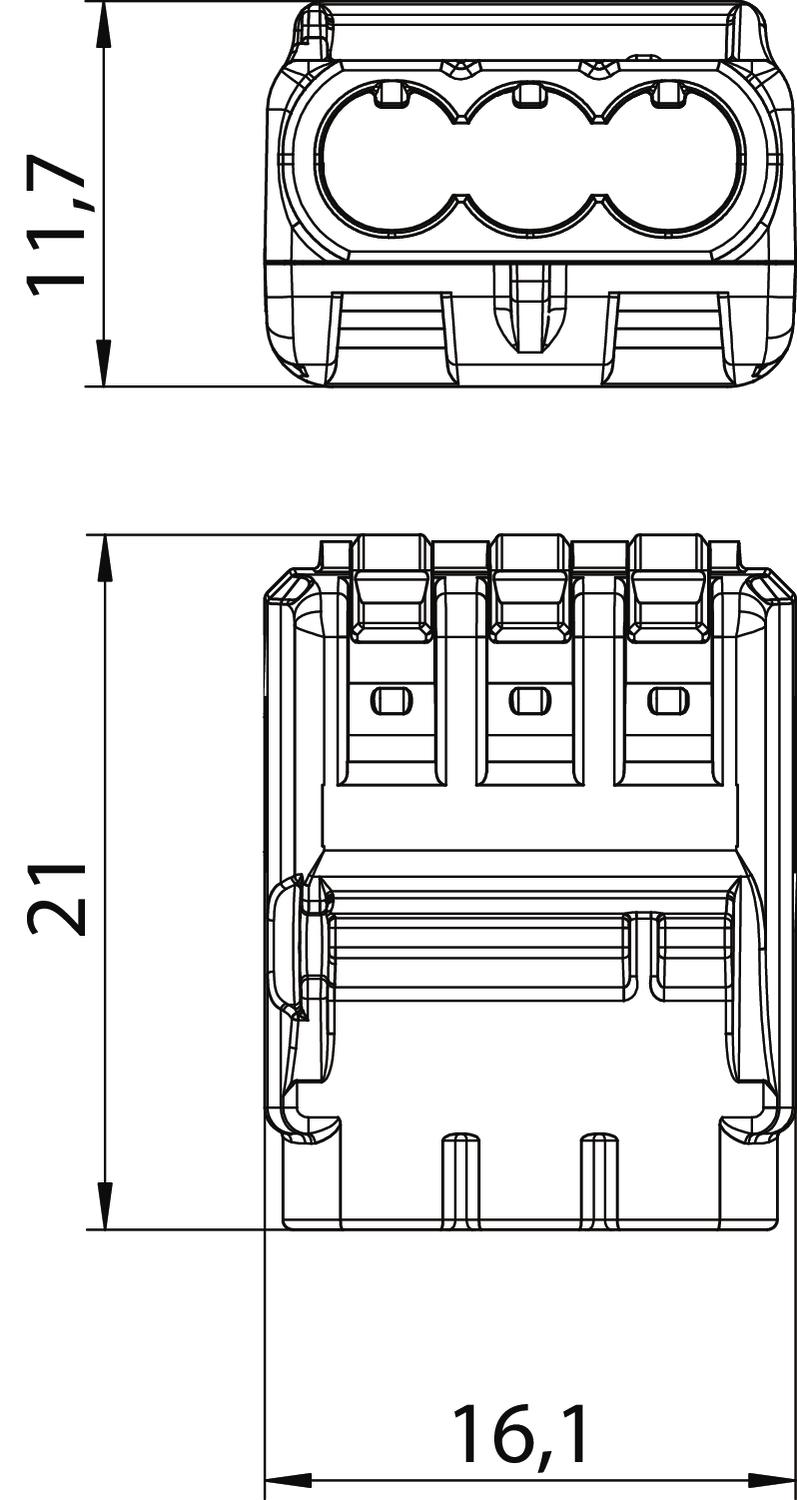

Duljina 16,1 mm Širina 21 mm Visina 11,7 mm - Svi tipovi
