Ugradni okvir GRAF9-2 BA3, mokro čišćenje s upuštenjem za podnu oblogu
Brt. art. 7405743 | EAN 4012196581634
- Opis proizvoda
-
Opis proizvodaUgradni okvir s tubusom za mokro održavane podove, za ugradnju do 12 pojedinačnih elektroelemenata Modul 45 u 3 univerzalna nosača UT4, primjena u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Površina od sjajnog aluminija sa prostorom za ugradnju podne obloge debljine 3 mm. Dubina ugradnje 65 mm.
Ugradna jedinica s tubusom za mokro održavane podove, 3-struka, za ugradnju montažnog nosača MT9. Mogu se ugraditi 3 pokrovne pločice tipa APMT5. Primjena u kanalskim sustavima i sistemskim podovima u unutarnjem prostoru.
Površina od sjajnog aluminija sa prostorom za ugradnju podne obloge debljine 3 mm. Dubina ugradnje 65 mm.
Također se može instalirati 9 standardnih elektroelemenata 50.
-
- Tehnički podaci
-
Tehnički podaci

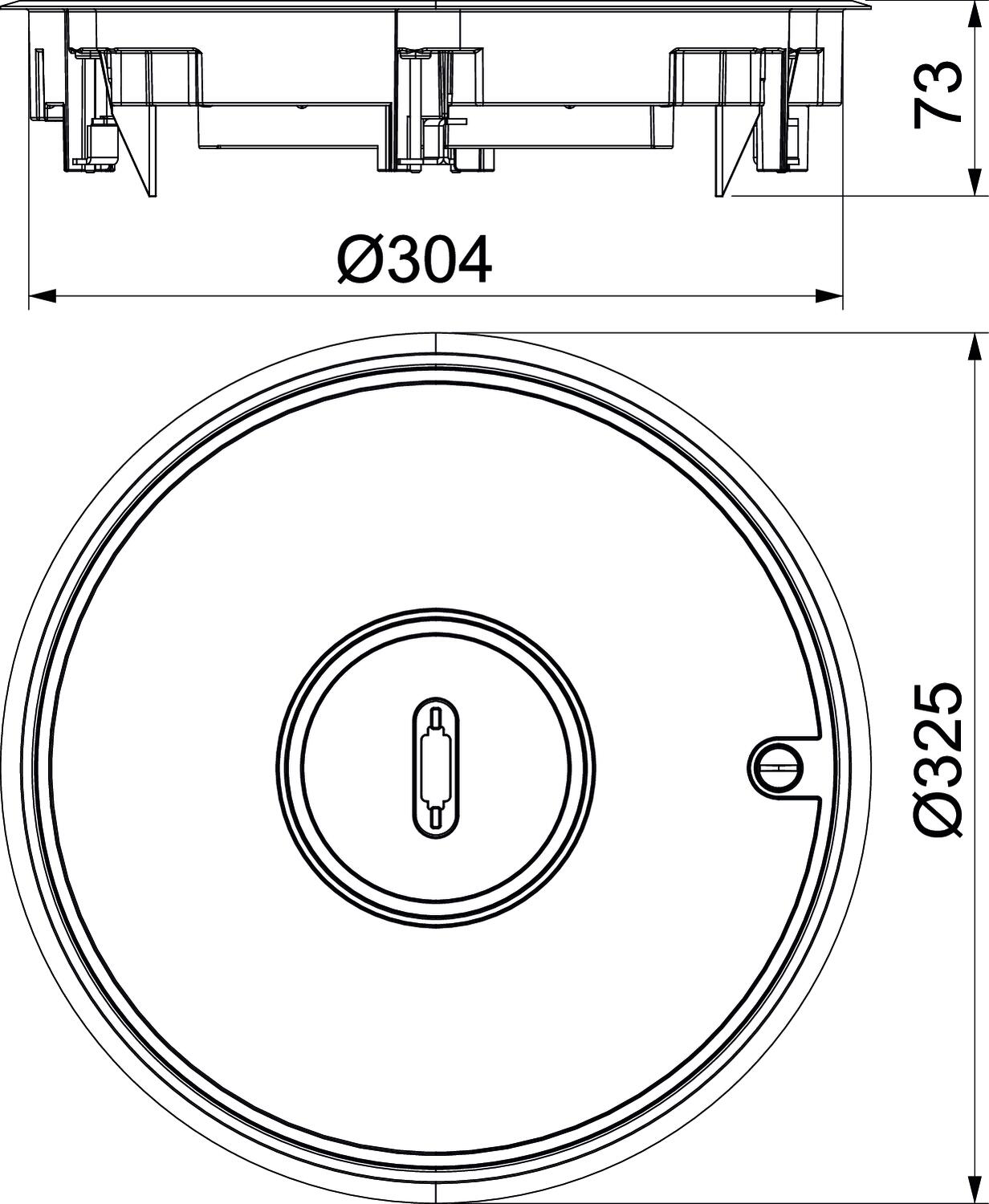

Broj ugradnih elemenata 12 Broj ugradnih kutija 3 Debljina podne obloge 3 mm Dimenzija Ø325x73 Izvedba okruglo Izvedba izlaza za kabele Potopni tubus Materijal Lijevani aluminij Mehanizam za otvaranje Zasun Min. visina poda 80 mm Mogućnost ugradnje brtve da Nazivna veličina za ugradbene elemente R9 Odobrenja VDE Održavanje poda mokro Okvirna izvedba Zaštitni okvir za tepih Područje zatezanja D maks. 73 mm Područje zatezanja D min. 4 mm Prikladno za mokro održavanje da Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za zatvoreni podni kanal u razini glazure da Promjer ugradnje 305 Sa slobodnim prostorom za podnu oblogu da Stupanj zaštite IK-kod IK10 Teška robusna izvedba da Tip ugradnog sustava UT4 Vanjski promjer 325 mm Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 10 000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP45 Zaštitni okvir za slobodan prostor za podnu oblogu da CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 4,2742 kg CO2e / 1 Komad CO₂ Footprint (GWP) 4,2742 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Komad Declared Unit Quantity (LCA) 1 - Svi tipovi
-
Dodatni pribor sustava
Proizvodi Tip Brt. art. Količina Min. pak.
Univerzalni nosač UT4, s poklopcem za Modul 45®, dužine 208 mm
UT4 45 4 7408727 1 Komada - Preuzimanja
-
Podatkovni list GRAF9-2 BA3 / 7405743 , 0.28MB , pdfREACH Izjava o sukladnosti GRAF9-2 BA3 / 7405743 , 0.13MB , pdfRoHS Izjava o sukladnosti GRAF9-2 BA3 / 7405743 , 0.13MB , pdfOdobrenje VDE odobrenje GRAF9 , 0.28MB , pdfUpute za montažu Upute za montažu ugradnog okvira GRAF9-2 , 0.35MB , pdfUpute za uporabu Upute za uporabu PF-G , 2.00MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
