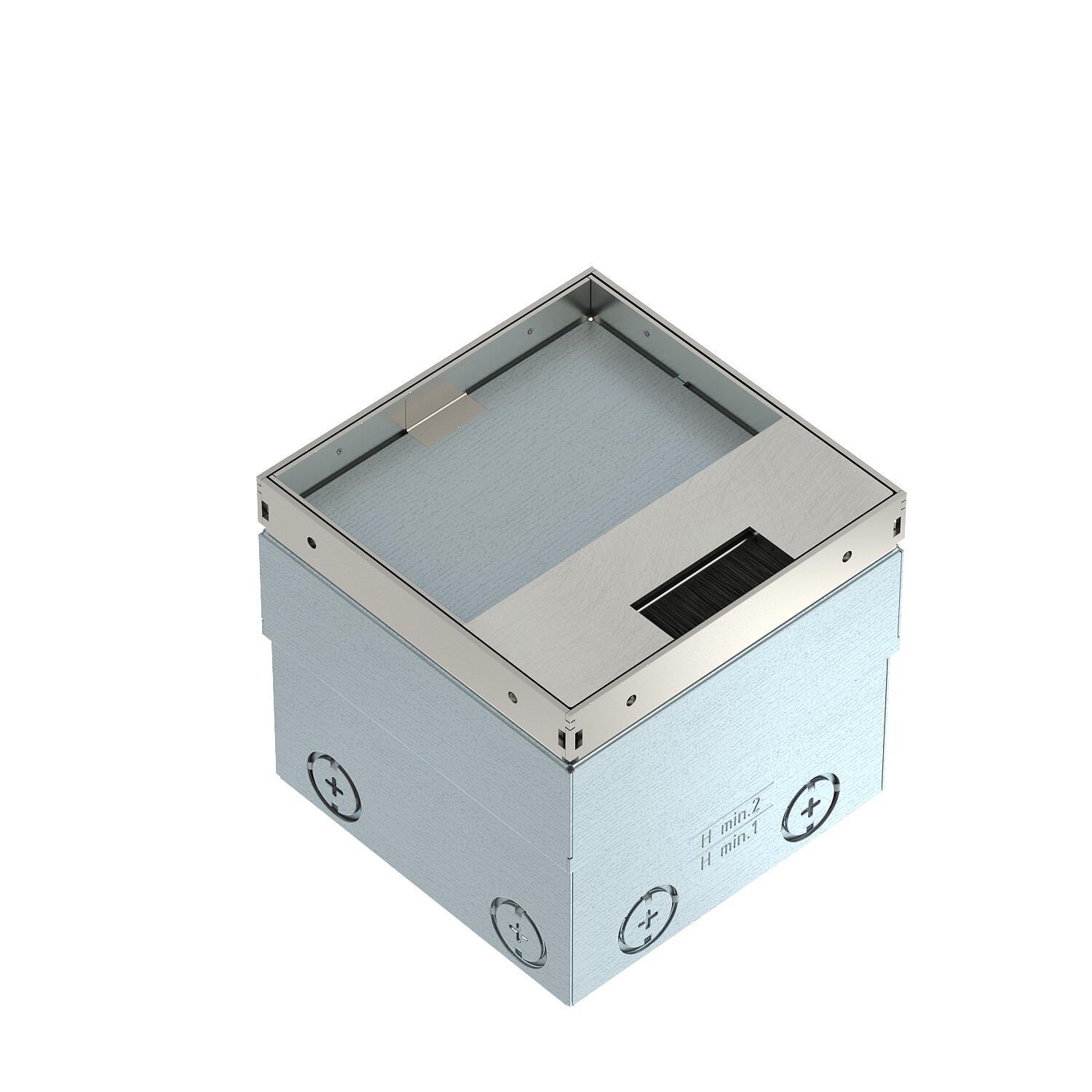

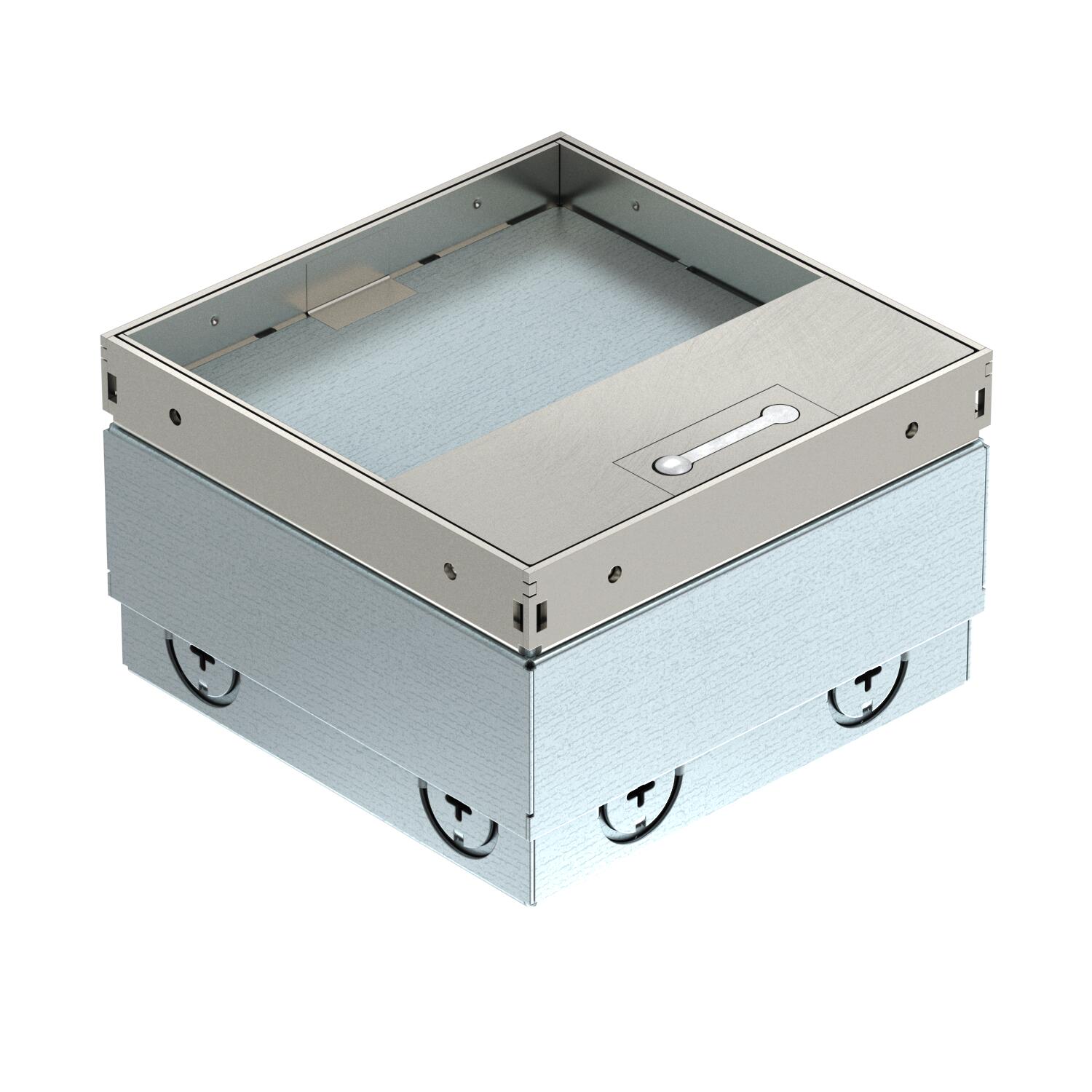

UDHOME2 floor socket, with brush outlet, with floor covering recess, unequipped, stainless steel
Brt. art. 7368353 | EAN 4012197366810
- Opis proizvoda
-
Opis proizvodaSquare floor socket for use in dry-care cavity and screed floors in indoor areas. Installation housing with pre-marked insertion openings for pipes (M20/M25). Cover adjustable to top edge of floor covering using four height-adjustment supports. The minimum installation depth is 110 mm, the height-adjustment range 25 mm. Frame and cover made of stainless steel and visible in the floor covering. Cover with floor covering recess and brush bar for cable routing. The load-bearing capacity of 15 kN is only guaranteed when in an unused state. Empty housing for up to 2 Modul 45® devices in the mounting support and 2 data sockets in the optional data technology support.
-
- Tehnički podaci
-
Tehnički podaci

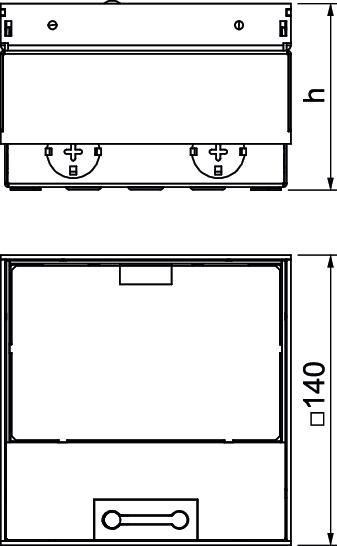

Broj ugradnih elemenata 2 Broj ulaza 8 Debljina podne obloge 15 mm Dimenzija 140x140x110 Dubina za ugradnju 110 mm Duljina 140 mm Dužina ugradne mjere 144 mm Dužina vanjske mjere 140 mm Izvedba kvadratno Izvedba izlaza za kabele Četkasta letvica Izvedba poklopca Slobodni prostor za podnu oblogu Maks. debljina glazure 135 mm Maks. visina poda 135 mm Materijal Nehrđajući čelik 1.4301 Min. debljina glazure 110 mm Min. područje niveliranja 110 mm Min. visina poda 110 mm Mjera h 110 mm Mogućnost ugradnje brtve ne Nazivna veličina za ugradbene elemente 2 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda suho Oprema Prazno kućište Područje niveliranja, maks. 135 mm Područje primjene u korištenom stanju 6.101.1 suho održavanje poda Područje primjene u nekorištenom stanju 6.101.1 suho održavanje poda Površina površina naknadno obrađena Prikladno za mokro održavanje ne Prikladno za podni kanal u razini glazure ne Prikladno za podzemni kanal ne Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za vanjsku primjenu ne Prikladno za zatvoreni podni kanal u razini glazure ne Sa slobodnim prostorom za podnu oblogu da Širina 140 mm Širina ugradne mjere 144 mm Širina vanjska mjera 140 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 15 000 N Visina 110 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu ne - Svi tipovi
- Preuzimanja
-
Podatkovni list UDHOME2 BN15 / 7368353 , 0.29MB , pdf
