Udarno sidro za višestruko pričvršćivanje G 40 | M10 | 3

Udarno sidro za višestruko pričvršćivanje G

Brt. art. 3492218 | EAN 4012197507091

Brt. art. / Tip

Duljina

Navoj

Dopušteno područje opterećenja

Opis proizvoda

Opis proizvoda

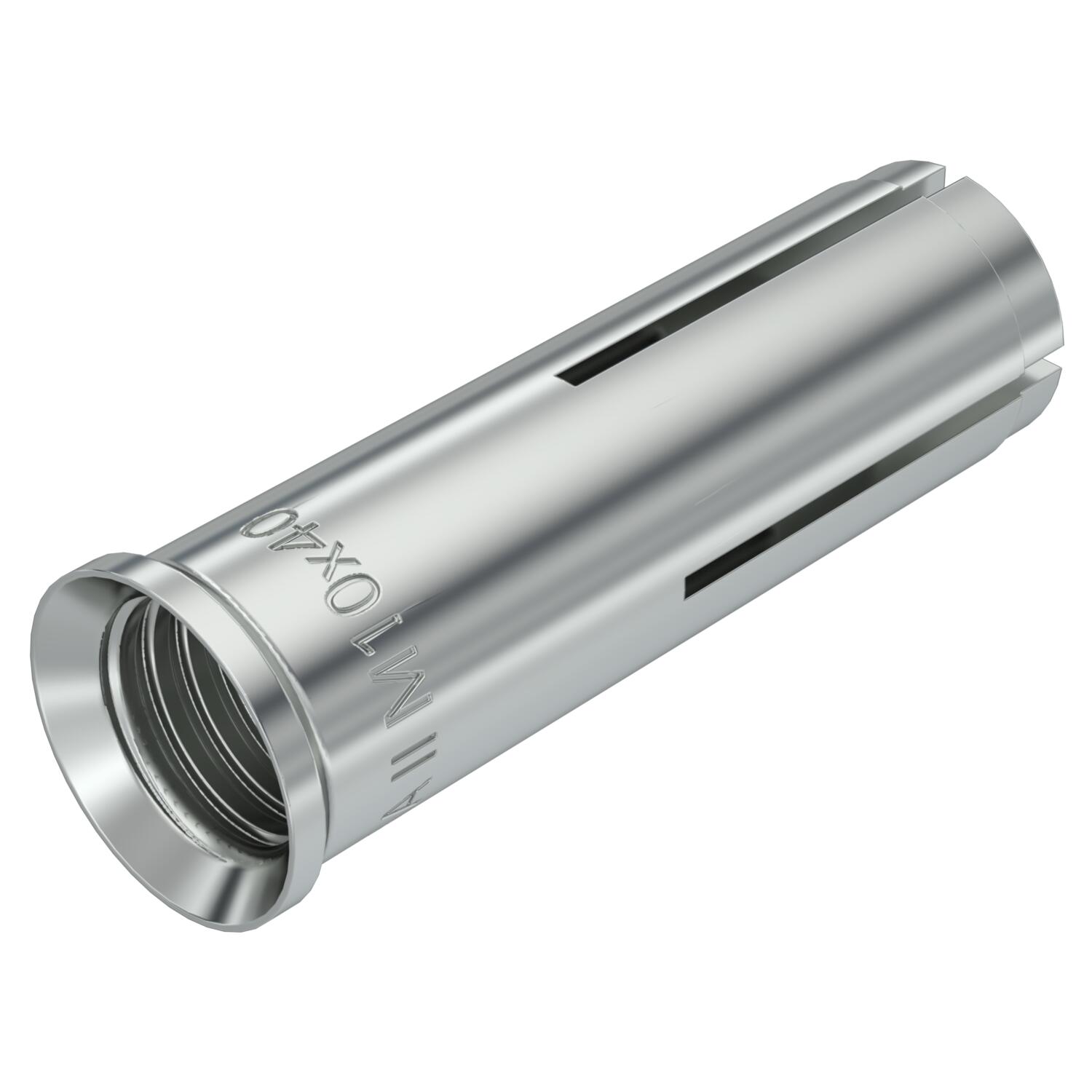

Udarno sidro za višestruko pričvršćivanje, s unutarnjim navojem u čeličnoj izvedbi, za sidrenje npr. sustava nosača kabela, konzola, čeličnih konstrukcija itd. u nenapuknutom betonu na zatvorenome i otvorenome. Za zabijanje čekićem. S podignutim rubom kako bi se izbjeglo uvlačenje u bušotinu. Ne hrđa i vrlo je otporno na koroziju. Sidrena čahura zateže se uza izbušeni zid kad utisnete unutarnji zatik, npr. alatom za ručno postavljanje ESH M. Ispitano prema tehnici zaštite od požara, razred otpornosti na požar R 120 prema Europskom tehničkom odobrenju ETA-07/0135 za beton.

Tehnički podaci

Tehnički podaci

Boja	cink

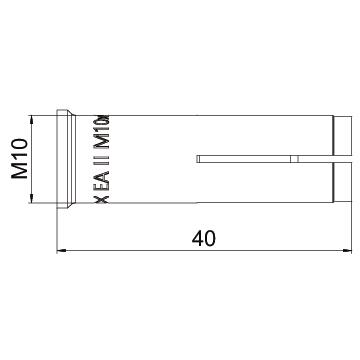

Dimenzija	M10x40
Dopušteno područje opterećenja	3
Dubina provrta	40 mm
Duljina	40 mm
Izvedba	Udarni
Maks. ovojna dubina	17 mm
Materijal	Čelik
Min. ovojna dubina	10 mm
Min. promjer bušenja	12 mm

Mjera L	40 mm
Način montaže tiple, sidra	Predmontaža
Naprava za pričvršćenje	ostalo
Navoj	M10
Navoj metrički	10
Postojeća odobrenja	da
Površina	galvanski pocinčano
Prikladno za građevinski materijal	Beton, Prirodni kamen
Samobušeći	ne
Vrsta navoja	metrički

Svi tipovi

Svi tipovi

Tip	Duljina	Navoj	Dopušteno područje opterećenja	Brt. art.	Količina	Min. pak.
EA II M 8x25	25 mm	M8	1,4	3492206	Komada	100 Komada
EA II M 8x30	30 mm	M8	2	3492208	Komada	100 Komada
EA II M 10x25	25 mm	M10	1,9	3492214	Komada	50 Komada
EA II M 10x30	30 mm	M10	2	3492216	Komada	50 Komada
EA II M 10x40	40 mm	M10	3	3492218	Komada	50 Komada
EA II M 12x50	50 mm	M12	4,3	3492230	Komada	50 Komada
EA II M 10x40 A4	40 mm	M10	3	3492244	Komada	50 Komada
EA II M 12x50 A4	50 mm	M12	4,3	3492248	Komada	50 Komada
