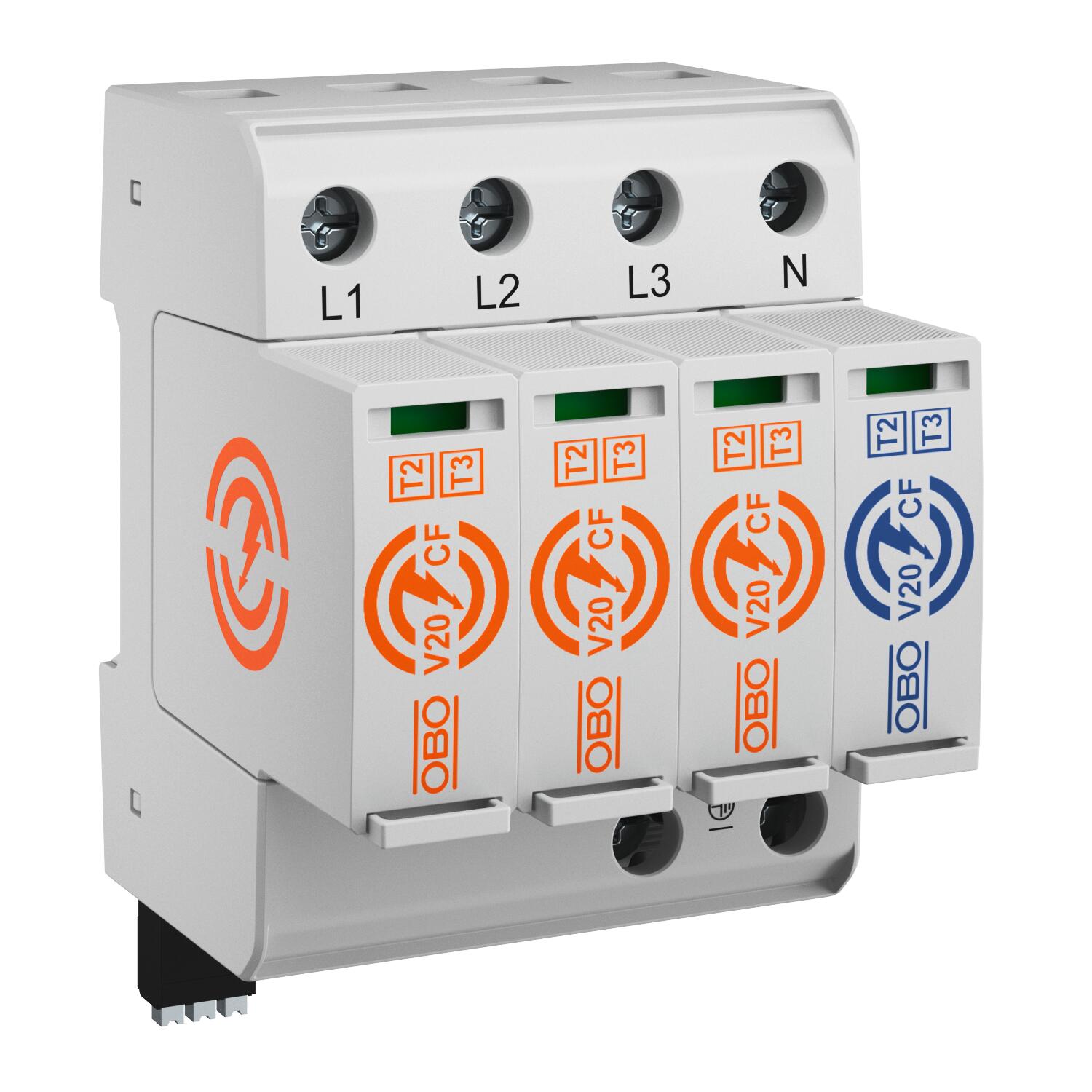

Surge arrester V20 with integrated pre-fuse
Brt. art. 5095257 | EAN 4012197504960
- Opis proizvoda
-
Opis proizvodaSurge arrester, type 2+3
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Tehnički podaci
-
Tehnički podaci

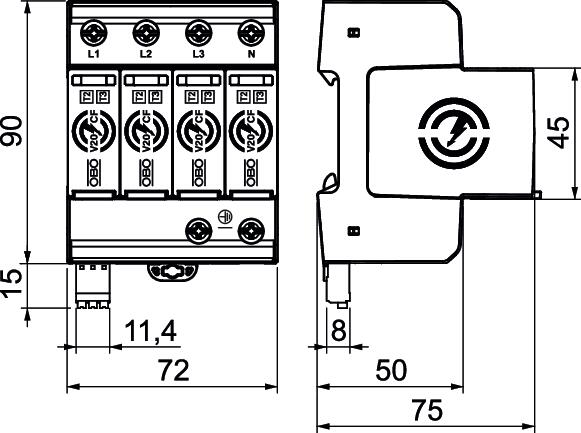

Broj polova 4 Broj polova 3+N/PE Daljinska dojava (FM) Izmjenjivač Daljinska signalizacija da Dimenzija 300V Duljina 75 mm Integrirani predosigurač da Ispitni razred tipa 1 ne Ispitni razred tipa 2 da Maks. presjek fleksibilnog vodiča (finožični) 35 mm² Maks. presjek fleksibilnog vodiča (finožični) 4 AWG Maks. presjek krutog vodiča (jedno-/višežični) 35 mm² Maks. presjek krutog vodiča (jedno-/višežični) 2 AWG Maks. presjek priključka FM-stezaljke 16 AWG Maks. presjek priključka FM-stezaljke 1,5 mm² Maks. vlažnost zraka 95 % Maksimalna odvodna struja (8/20 μs) [L-N] 40 kA Maksimalna odvodna struja (8/20 μs) [N-PE] 65 kA Min. presjek fleksibilnog vodiča (finožični) 2,5 mm² Min. presjek fleksibilnog vodiča (finožični) 16 AWG Min. presjek krutog vodiča (jedno-/višežični) 16 AWG Min. presjek krutog vodiča (jedno-/višežični) 2,5 mm² Min. presjek priključka FM-stezaljke 0,25 mm² Min. presjek priključka FM-stezaljke 23 AWG Min. vlažnost zraka 5 % Način montaže Montažni profil 35 mm Najviši trajni napon (L-N) 300 V Najviši trajni napon (N-PE) 305 V Najviši trajni napon AC 300 V Nazivna odvodna struja (8/20 µs) 20 kA Nazivna odvodna struja (8/20 µs) [L-N] 20 kA Nazivna odvodna struja (8/20 µs) [N-PE] 40 kA Nazivna odvodna struja (8/20 μs) [ukupno] 65 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže sve Otporan na kratki spoj da Otvoreni ne Prigušenje slijedne struje (eff) [N-PE] 0,1 kA Prikladno za vanjsku primjenu ne Razina zaštite [L-N] ≤1,5 Signalizacija na uređaju optički Signalna sklopka AC 230 V; 0,5 A Signalna sklopka DC 230 V; 0,1 A / 75 V; 0,5 A Širina 72 mm Snaga kratkog spoja kod maks. nadstrujne zaštite mreže 50 kA eff SPD sukladno IEC 61643-1 class II Stupanj zaštite IP20 Sustav uzemljenja DC ne Sustav uzemljenja IT ne Sustav uzemljenja ostalo ne Sustav uzemljenja TN ne Sustav uzemljenja TN-C ne Sustav uzemljenja TN-C-S da Sustav uzemljenja TN-S da Sustav uzemljenja TT da Temperaturno područje korištenja, maks. 85 °C Temperaturno područje korištenja, min. -40 °C TOV-napon [L-N] - fail safe mode - 120 min 442 V TOV-napon [L-N] - withstand mode - 5 s 337 V TOV-napon [N-PE] - withstand mode - 200 s 1200 V U skladu s EN 61643-11 tip 2+3 Visina 105 mm Zaokretni moment 4,5 Nm Zaostali napon [L-N] @ 5 kA 1,15 kV - Svi tipovi
- Preuzimanja
-
EU izjava o sukladnosti V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfUpute za montažu SurgeController V20-CF , 0.53MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
