Support profile for PV module mounting, flat roof

Brt. art. 5900370 | EAN 4012197437923

Brt. art. / Tip	5900370 / TPF 35 5000 ALU

Duljina	5000 mm

Opis proizvoda

Opis proizvoda

Non-slip support profile for PV module mounting on flat roofs. Basis for installation of short and long supports STK and STL. Screwable connection of multiple support profiles with LV 35 straight connectors.

Tehnički podaci

Tehnički podaci

Boja	srebrna
CO2 otisak (GWP) od kolijevke do vrata	66,8508 kg CO2e / 1 Komad
Dimenzija	110x47x5000
Duljina	5000 mm
Kabelski kanal integrirani	ne
Kabelski kanal kao opcija	ne

Materijal	Aluminij
Moment otpora naprezanja Wx	3210 mm³
Moment otpora naprezanja Wy	3840 mm³
Površina	neizoliran
Širina	110 mm
Visina	47 mm

Svi tipovi

Svi tipovi

Tip	Duljina	Brt. art.	Količina	Min. pak.
TPF 35 5000 ALU	5000 mm	5900370	Komada	4 Komada

Preuzimanja

Podatkovni list TPF 35 5000 ALU / 5900370 , 0.17MB , pdf

Brošura Magic PV solution mounting systems , 2.70MB , pdf

Upute za montažu PV mounting systems Magic PV Flat Basic , 3.89MB , pdf

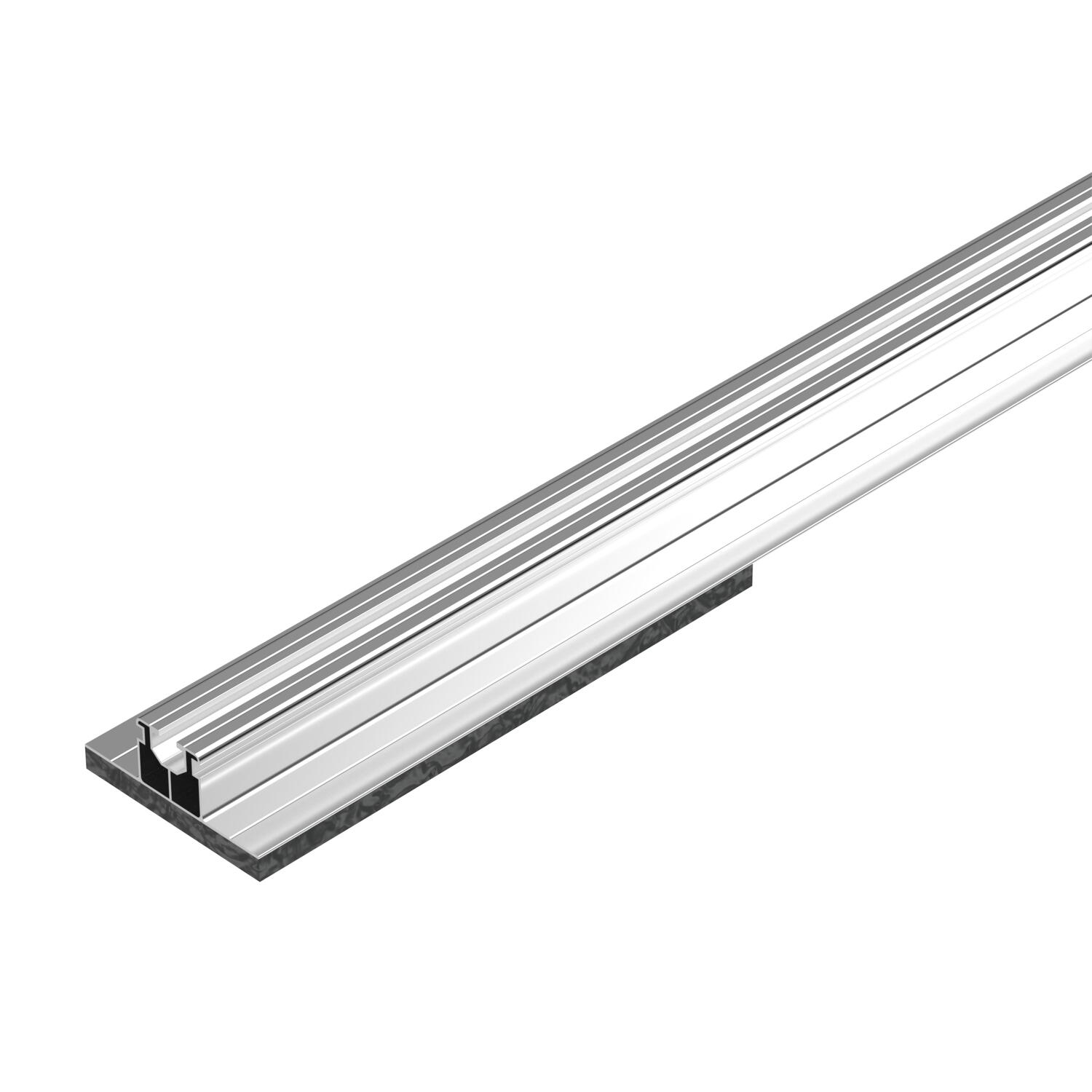

Grafički prikaz proizvoda TPF 35 5000 ALU / 5900370, 88.30 kB, jpg

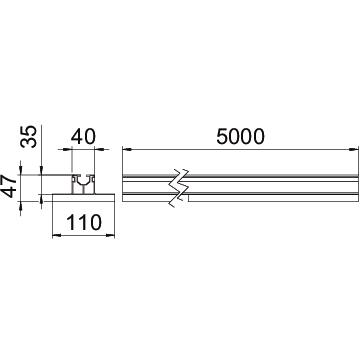

Dimenzionalni crtež TPF 35 5000 ALU / 5900370, 9.83 kB, jpg

Za ovaj proizvod nisu dostupni tekstovi za troškovnike
