Stropni nosač US 3
Brt. art. 6342401 | EAN 4012195705352
- Opis proizvoda
-

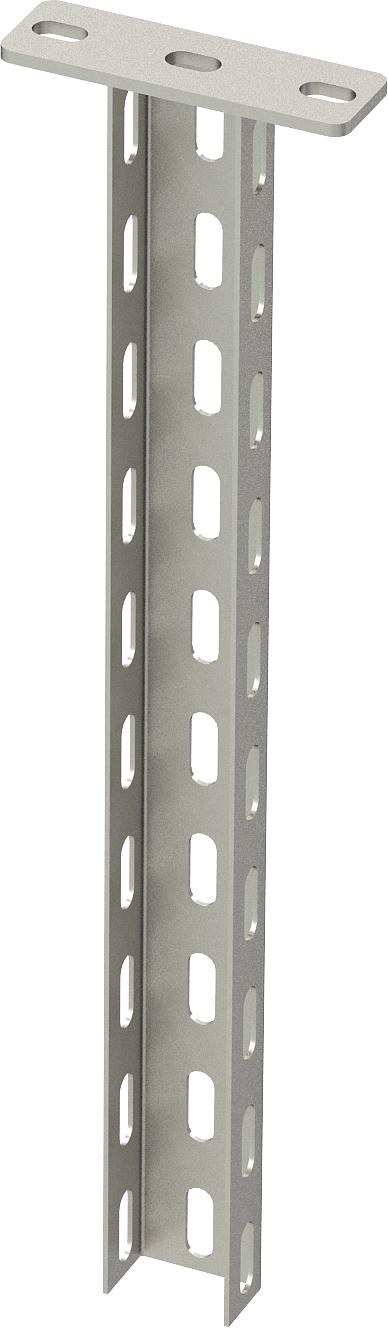

Opis proizvodaStropni nosač (U-profil) dimenzije 50 x 30 mm sa zavarenom stopom.
Za pričvršćivanje na vodoravne betonske stropove i čelične nosače. Kod primjene konzole širine od 400 mm ili montaže konzole na kraju profila preporučuje se primjena odstojnika tip DSK 25.
-
- Tehnički podaci
-
Tehnički podaci
Boja oplemenjeni čelik Debljina materijala 2 mm Dimenzija 50x30x200 Dužina konzole 200 2,7 kN Dužina konzole 400 1,5 kN Izvedba U-profil maksimalno vlačno opterećenje 5 kN Materijal Nehrđajući čelik 1.4301 Očuvanje funkcije ne Površina površina naknadno obrađena Dimenzije
Duljina 200 mm Širina 50 mm Visina 30 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 2,6585 kg CO2e / 1 Komad CO₂ Footprint (GWP) 2,6585 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Komad Declared Unit Quantity (LCA) 1 Tehnički podaci
Dijagram opterećenja U-profila tipa US 3 K
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Brt. art. Količina Min. pak.
U-profil spojnica A2
VUS 3 A2 6018517 1 Komada
Zaštitna kapica
US 3 KS OR 6338458 20 Komada
Torban vijak, s podloškom i maticom
FRS 10x25 A2 6406718 50 Komada
Odstojnik A2
DSK 25 A2 6416448 10 Komada
Šesterokutni vijak M10 A2
SKS 10x90 A2 6418255 20 Komada - Preuzimanja
-
