Sidreni vijak FAZ II P G 75 | M8 | Čelik
morepic-1 morepic-2

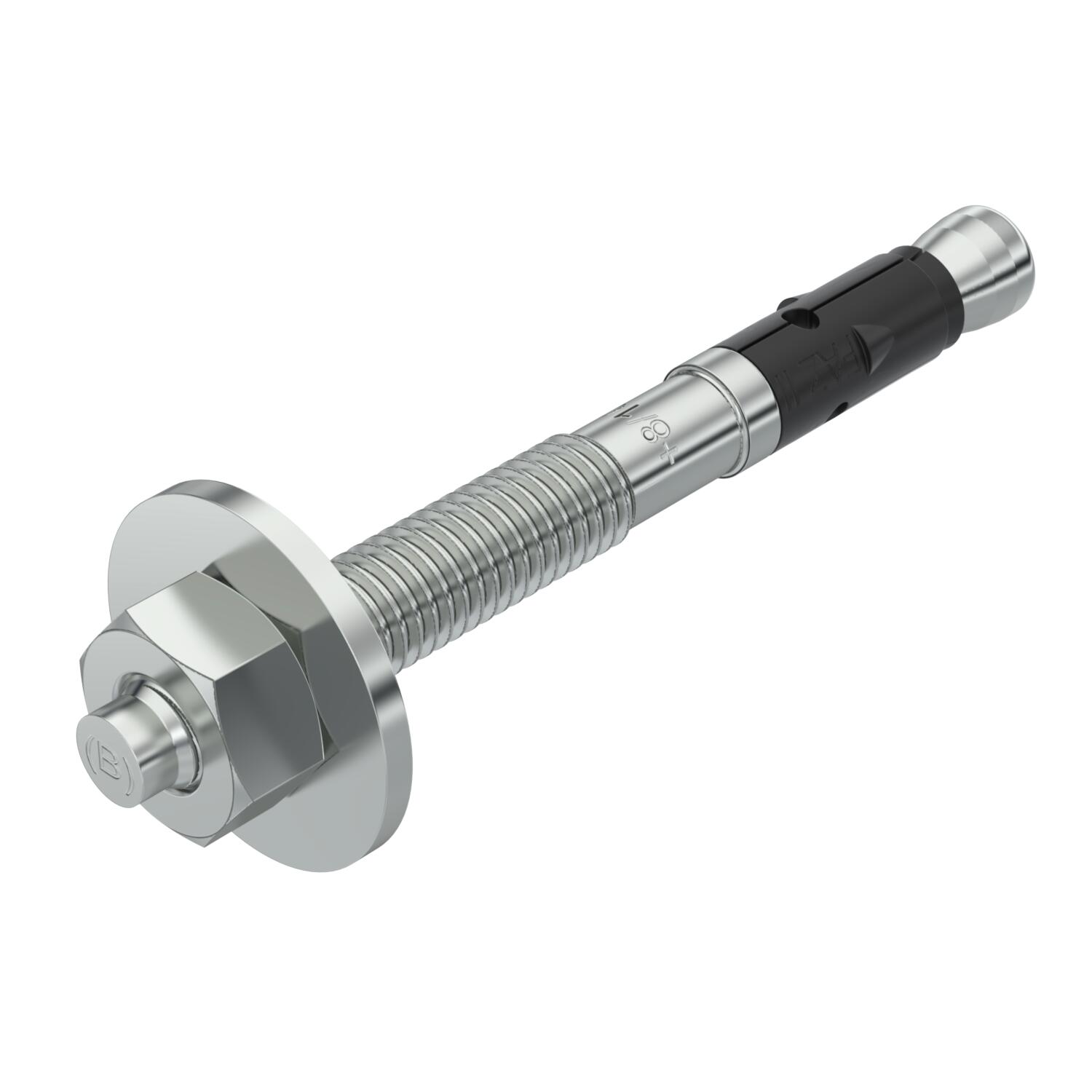

Sidreni vijak FAZ II P G

Brt. art. 3498900 | EAN 4012197505189

Opis proizvoda
Opis proizvoda
Sidreni vijak za beton FAZ II Plus, za pričvršćivanje srednjih do teških tereta u napuknutom i nenapunknutom betonu. Prikladno za velika opterećenja s malim rubom i razmakom provrta. Za zabijanje.
Europsko tehničko odobrenje ETA-19/0520, uključujući karakteristične vrijednosti pod utjecajem vatre do vatrootpornosti R 120.
Dokaz o prikladnosti u slučaju seizmičkih utjecaja, kategorije C1 i C2.
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
Tehnički podaci

Tehnički podaci

Boja cink
Debljina stezanja 10 mm
Dimenzija M8x75
Dubina provrta 57,5 mm
Duljina navoja 38 mm
ETA procjena potresa C1
Izvedba za umetanje
Izvedba sidra Svornjak
Izvedba tipli/čavla/vijaka Razuporna tipla
Maks. područje stezanja 20 mm
Materijal Čelik
Min. područje stezanja 10 mm
Min. promjer bušenja 8 mm
Način montaže tiple, sidra Prolazna montaža, Predmontaža, Odstojna montaža
Naprava za pričvršćivanje sidra Matica
Navoj M8
Navoj metrički 8
Postojeća odobrenja da
Površina galvanski pocinčano
Širina ključa 13
Sustav spajanja sidra Vanjski šesterokut
Vrsta navoja metrički

Dimenzije

Duljina 75 mm
Mjera L 75 mm
Svi tipovi

Svi tipovi

Tip Duljina Navoj Materijal Brt. art. Količina Min. pak.
FAZIIPlus 8/10 75 mm M8 Čelik 3498900
50 Komada
FAZIIPlus 8/30 95 mm M8 Čelik 3498902
50 Komada
FAZIIPlus 10/10K 75 mm M10 Čelik 3498910
50 Komada
FAZIIPlus 10/10 95 mm M10 Čelik 3498912
50 Komada
FAZIIPlus 10/30 115 mm M10 Čelik 3498914
25 Komada
FAZIIPlus 10/80 165 mm M10 Čelik 3498918
25 Komada
FAZIIPlus 8/30R 95 mm M8 Stainless steel 3498968
50 Komada
FAZIIPlus10/10R 95 mm M10 Stainless steel 3498974
50 Komada
FAZIIPlus 8/10R 75 mm M8 Stainless steel 3498966
50 Komada
Preuzimanja

Preuzmi

Preuzmi
Preuzmi

European Technical Assessments Bolt anchor FAZ II Plus , 1.21MB , pdf
Preuzmi

Za ovaj proizvod nisu dostupni tekstovi za troškovnike
