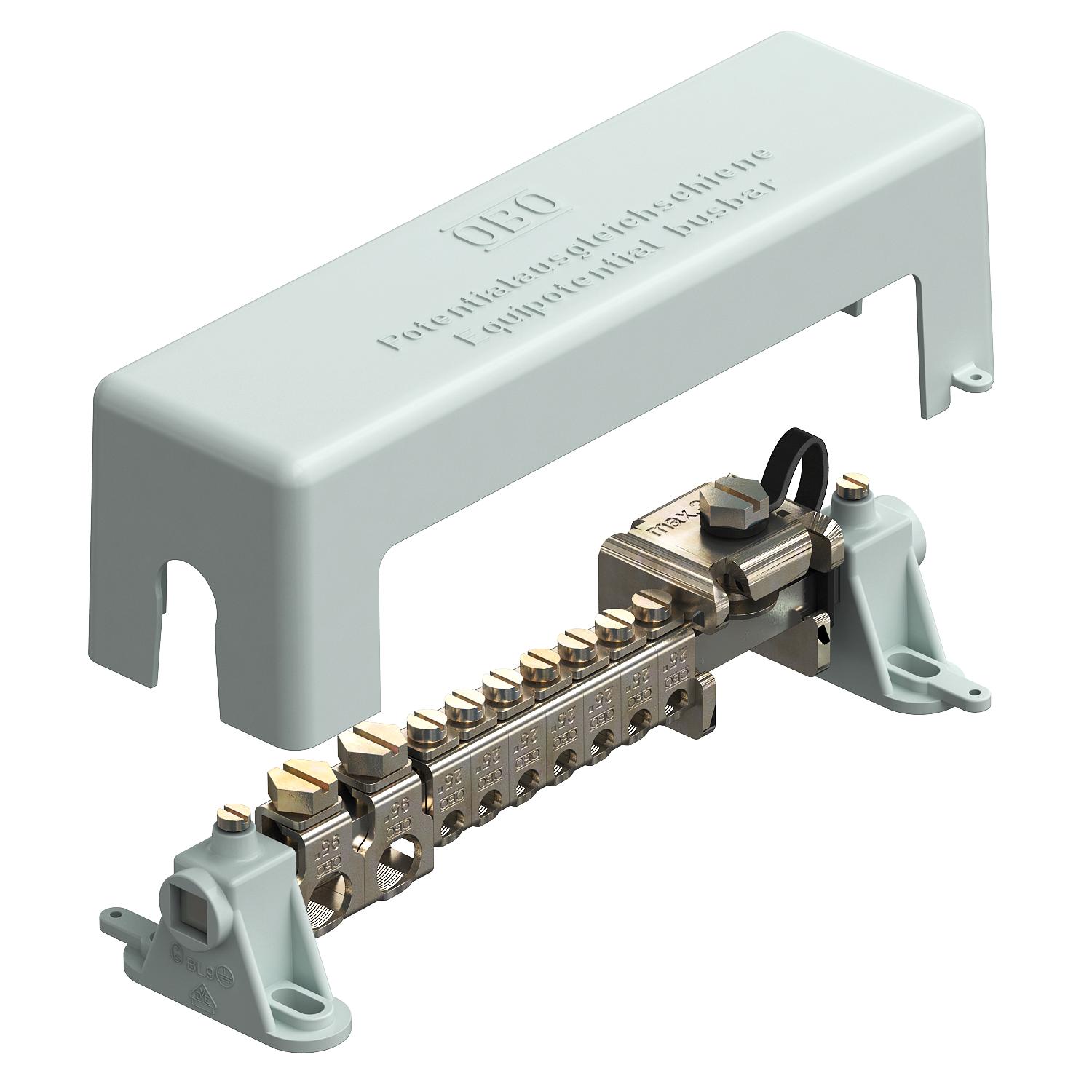

Sabirnica za unutarnju montažu, VDE certificirano 217 | 63 | 67,5 | | siva

Sabirnica za unutarnju montažu, VDE certificirano

Brt. art. 5015650 | EAN 4012195378556

Brt. art. / Tip	5015650 / 1801 VDE

Duljina	217 mm

Širina	63 mm

Visina	67,5 mm

Boja	siva

Opis proizvoda

Opis proizvoda

Vodilica za izjednačavanje potencijala za izjednačavanje potencijala prema normi DIN VDE 0100-410/-540 i za izjednačavanje potencijala za zaštitu od udara munje prema normi DIN VDE 0185-305

• prema normi VDE 0618, dio 1
• sa stezaljkom 10 x 10 mm od mjedi, niklana
• sa stezaljkom sigurnom od kontakta od čelika, galvanizirana
• Poklopac i nosači šina od polistirena, sivi
• Poklopac se može zapečatiti/označiti
• opteretivost strujom munje do 100 kA (10/350)
• Stezni stremen s vijčanim osiguračem za sprječavanje samootpuštanja (npr. potrebno u industriji)

Mogućnosti priključka:
• 7 x jednožilni ili višežilni vodiči 2,5 – 25 mm² ili finožični vodiči s kabelskom završnom čahurom do 16 mm² (maks. Ø 7 mm)
• 2 x jednožilni ili višežilni vodiči 25 – 95 mm² ili finožični vodiči s kabelskom završnom čahurom do 70 mm² (maks. Ø 13,5 mm)
• 1 plosnati vodič 30 x 3,5 mm

mogućnost plombiranja poklopaca,
od plastike otporne na udarce

Tehnički podaci

Tehnički podaci

Boja	siva
Broj priključaka plosnatog vodiča do 30 mm	1
Broj priključaka vodiča do 25 mm² kruti	7
Broj priključaka vodiča do 95 mm² kruti	2
Dimenzija	217mm
Izolator	da
Izvedba	s poklopcem

Materijal	mjed
Materijal kontaktnog profila	mjed
Materijal stezaljke	Čelik
Oblik	Modularna izvedba
Površina profila	niklano
Površina stezaljke	galvanski pocinčano

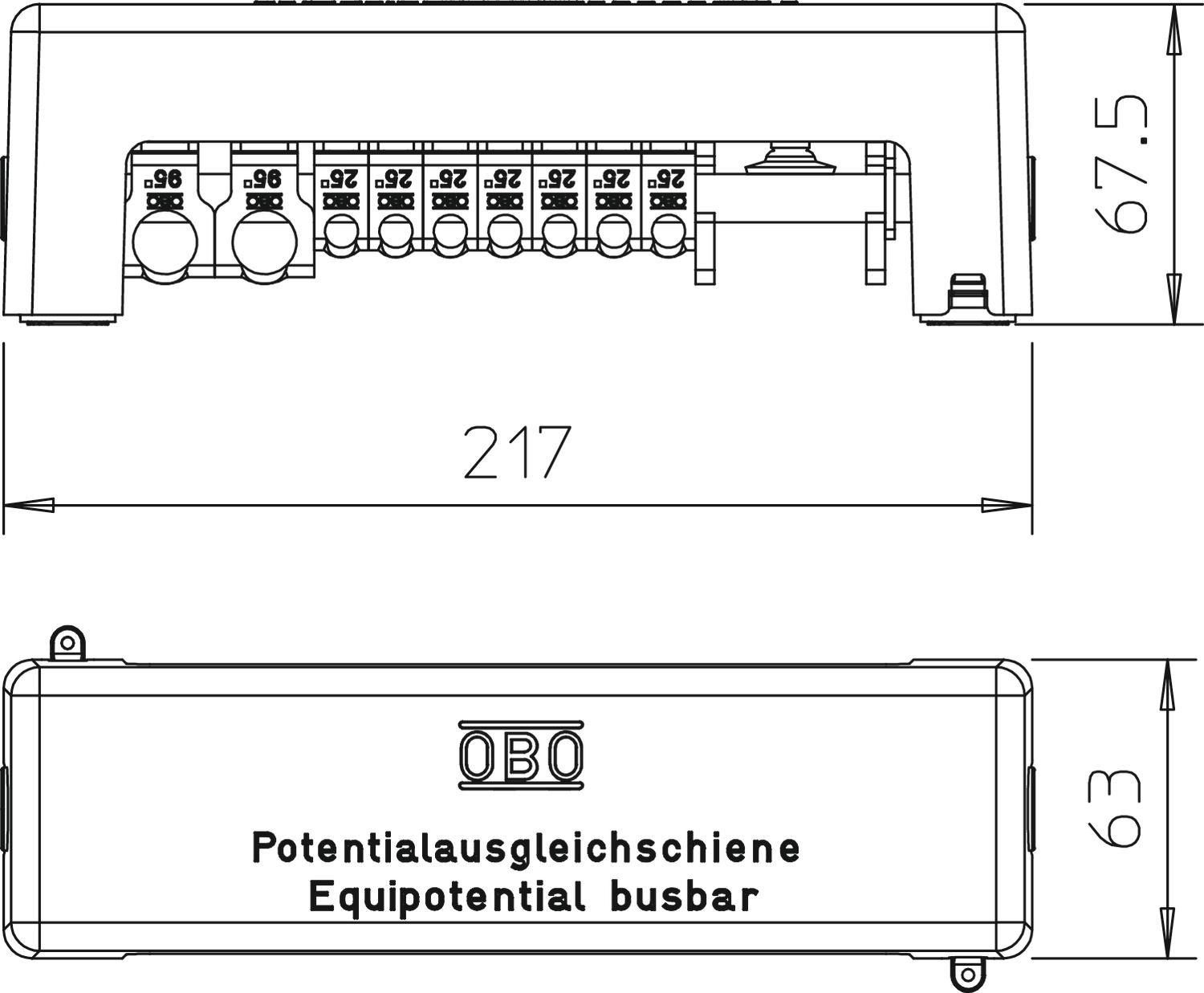

Dimenzije

Duljina	217 mm
Širina	63 mm

Visina	67,5 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	1,778 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	1,778 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Visina	Boja	Brt. art.	Količina	Min. pak.
1801 VDE	217 mm	63 mm	67,5 mm	siva	5015650	Komada	1 Komada

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.

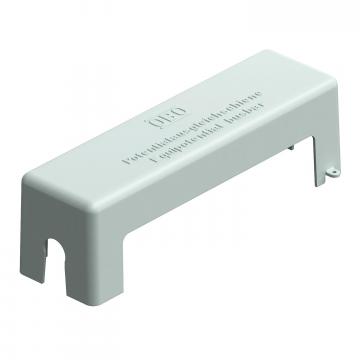

Poklopac za 1801 VDE	1801 AH	5015707	Komada	1 Komada
Potpornji za 1801 VDE	1801 SCH	5015715	Komada	10 Komada

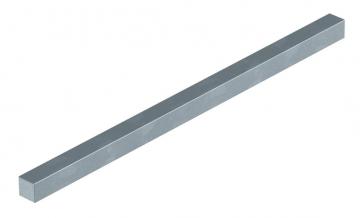

Kontaktna šina za 1801 VDE	1801 KL1	5015723	Komada	1 Komada

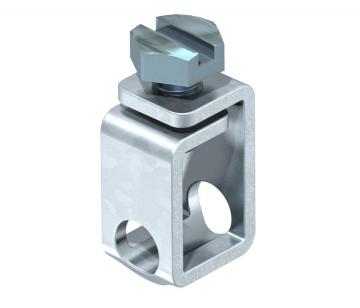

Stezaljka za okrugli vodič do 25 mm² za 1801 VDE	1801 RK25	5015758	Komada	10 Komada

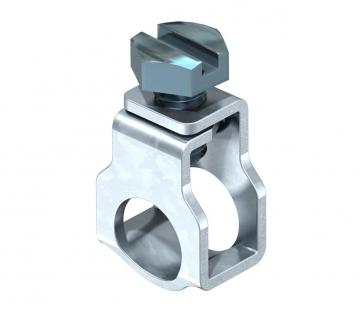

Stezaljka za okrugli vodič od 25 mm² za 1801 VDE	1801 RK95	5015766	Komada	10 Komada
