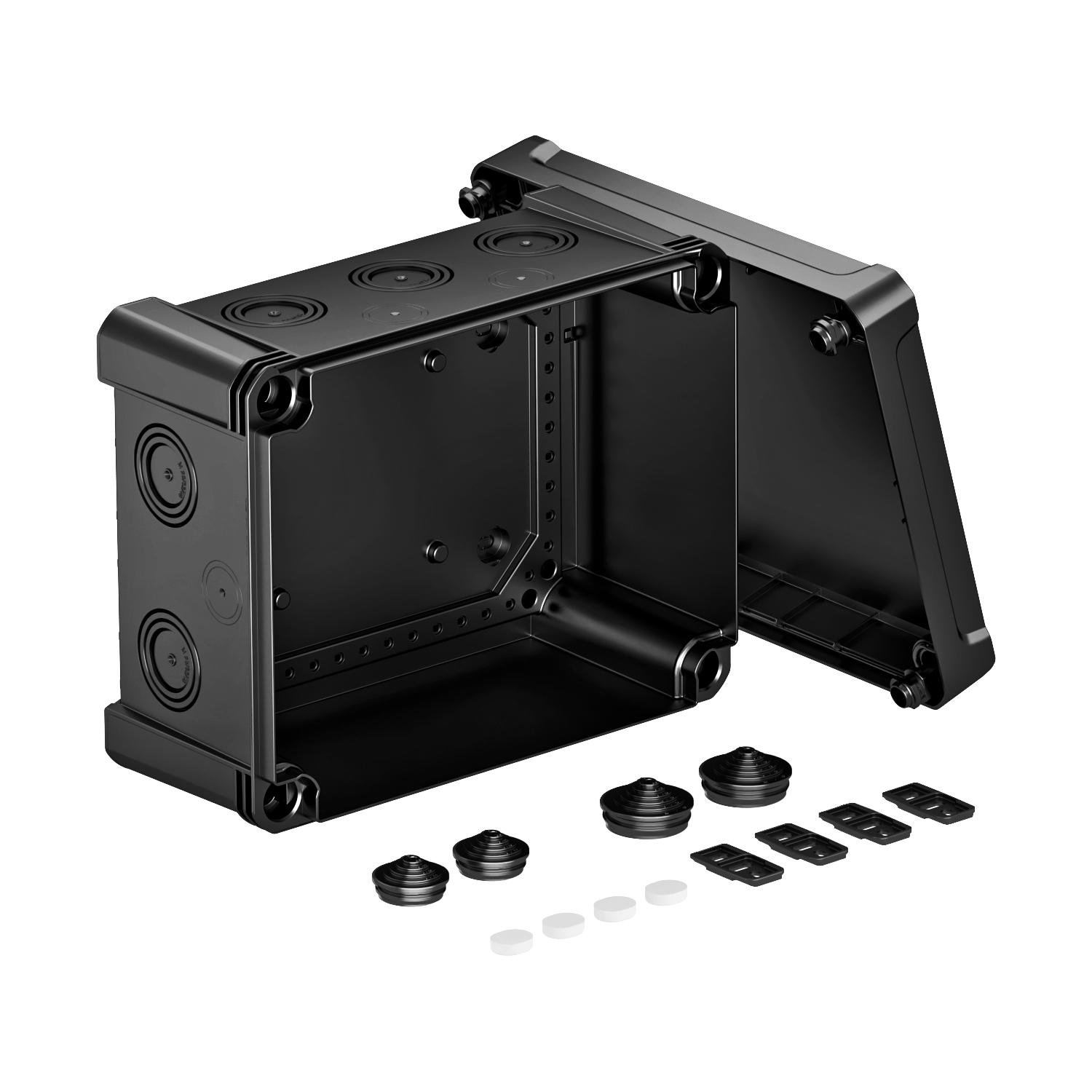

Razvodna kutija X 16
Brt. art. 2005130 | EAN 4012196580521
- Opis proizvoda
-
Opis proizvodaRazvodna kutija za spajanje kabela i vodova u unutarnjim i vanjskim površinama. Pravokutni oblik s uvodnicama koje se izbijaju na dnu. Prikladno za zidnu/stropnu montažu s mogućnosti vanjskog pričvršćivanja, unutarnjeg pričvršćivanja ili montaže putem kutnih kupola. Klasa otpornosti na udarce IK09. Poklopac s brzim zaključavanjem, mogućnost plombiranja. Izrađeno od materijala bez halogena otpornih na UV zračenje. Razvodna kutija prema DIN EN 60670. Vatrootporno prema DIN EN 60695-2-11, ispitna temperatura 650 °C. Klasa otpornosti na udarce IK09 prema DIN EN 50102 Klasa zaštite IP67 prema DIN EN 60529.
-
- Tehnički podaci
-
Tehnički podaci
bez halogena da Boja grafitno crna; RAL 9011 Broj ulaza 10 Dimenzija 240x191x125 Izvedba testirana na eksplozije ne Maks. nazivni presjek 16 mm² Maks. Presjek vodiča 16 mm² Materijal Polikarbonat Min. nazivni presjek 6 mm² Mogućnost plombiranja da Može se nizati da Način montaže Zidna/stropna montaža Način uvođenja Membrana, izreziva Nazivni napon 750 V Oblik pravokutno Odmjerni izolacijski napon Ui 750 V ojačano staklenim vlaknima da Oprema bez otporno na udarce da Poklopac neprozirno Postojano na vremenske uvjete da Pričvršćenje poklopca navijano S poklopcem da Sa zakriljenjem ne Stupanj zaštite IP67 Stupanj zaštite IK-kod IK09 Temperaturno područje korištenja, maks. 65 °C Temperaturno područje korištenja, min. -25 °C Transparentni poklopac ne Uvođenje odostraga ne vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C Vrsta provoda kućišta utisnuti otvori Dimenzije
Duljina 241 mm Širina 191 mm Unutarnje mjere 227x177x110 mm Visina 126 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 2,9477 kg CO2e / 1 Komad CO₂ Footprint (GWP) 2,9477 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Komad Declared Unit Quantity (LCA) 1 - Svi tipovi
