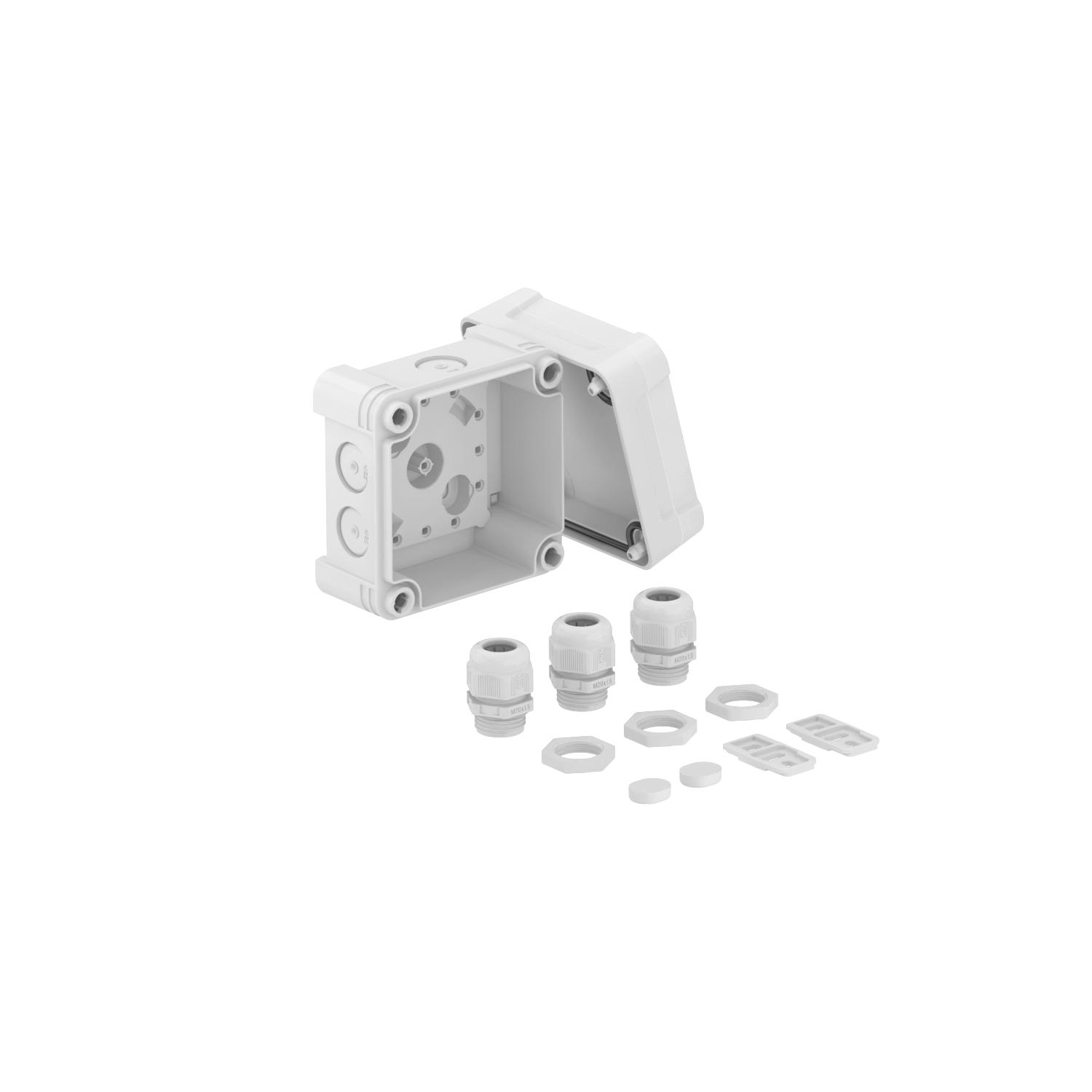

Razvodna kutija X 02 s kabelskim uvodnicama
Brt. art. 2005032 | EAN 4012196582709
- Opis proizvoda
-
Opis proizvodaRazvodna kutija za spajanje kabela i vodova u unutarnjim i vanjskim površinama. Kvadratični oblik s uvodnicama koje se izbijaju na dnu. Prikladno za zidnu/stropnu montažu s mogućnosti vanjskog pričvršćivanja, unutarnjeg pričvršćivanja ili montaže putem kutnih kupola. Klasa otpornosti na udarce IK09 Poklopac s brzim zaključavanjem, mogućnost plombiranja. Izrađeno od materijala bez halogena otpornih na UV zrake.
Uključuje 3 kabelske uvodnice V-TEC M20 i 3 kontra matice.
Razvodna kutija prema EN 60670. Vatrootporno prema EN 60695-2-11, temperatura ispitivanja 650 °C. Klasa otpornosti na udarce IK09 prema DIN EN 50102 Klasa zaštite IP67 prema DIN EN 60529.
-
- Tehnički podaci
-
Tehnički podaci
bez halogena da Boja svijetlo siva; RAL 7035 Broj ulaza 7 Dimenzija 95x95x72 Izvedba testirana na eksplozije ne Maks. nazivni presjek 2,5 mm² Maks. Presjek vodiča 2,5 mm² Materijal Polikarbonat Min. nazivni presjek 1 mm² Mogućnost plombiranja da Može se nizati da Način montaže Zidna/stropna montaža Način uvođenja Membrana, izreziva Nazivni napon 750 V Oblik kvadratno Odmjerni izolacijski napon Ui 750 V ojačano staklenim vlaknima da Oprema ostalo otporno na udarce da Poklopac neprozirno Postojano na vremenske uvjete da Pričvršćenje poklopca navijano S poklopcem da Sa zakriljenjem ne Stupanj zaštite IP67 Stupanj zaštite IK-kod IK09 Temperaturno područje korištenja, maks. 65 °C Temperaturno područje korištenja, min. -25 °C Transparentni poklopac ne Uvođenje odostraga ne vatrootporan prema VDE 0471/DIN 695 dio 2-1, temperatura ispitivanja 650°C Vrsta provoda kućišta utisnuti otvori Dimenzije

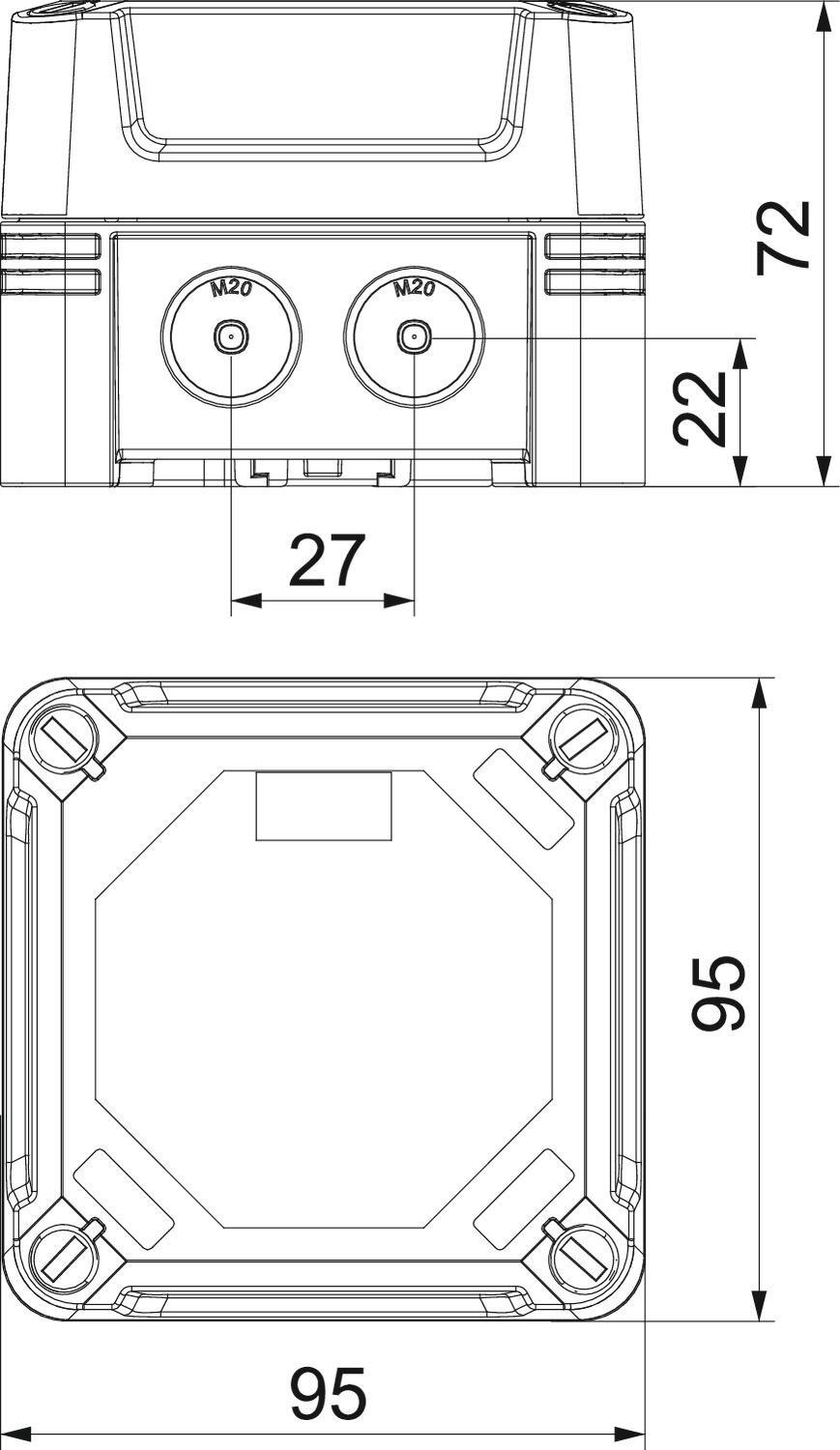

Duljina 95 mm Širina 95 mm Unutarnje mjere 85x85x57 mm Visina 72 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolijevke do vrata 0,8953 kg CO2e / 1 Komad CO₂ Footprint (GWP) 0,8953 kg CO₂e Datum utvrđivanja CO2 vrijednosti 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Komad Declared Unit Quantity (LCA) 1 - Svi tipovi
- Preuzimanja
-
Podatkovni list X02 G M20 LGR / 2005032 , 0.28MB , pdfEU izjava o sukladnosti X02 G M20 LGR / 2005032 , 0.13MB , pdfUK Izjava o sukladnosti X02 G M20 LGR / 2005032 , 0.10MB , pdfREACH Izjava o sukladnosti X02 G M20 LGR / 2005032 , 0.12MB , pdfRoHS Izjava o sukladnosti X02 G M20 LGR / 2005032 , 0.13MB , pdfUpute za montažu Upute za montažu X-serije , 2.55MB , pdfUpute za uporabu Šablona za bušenje X01-X02 , 0.04MB , pdf
