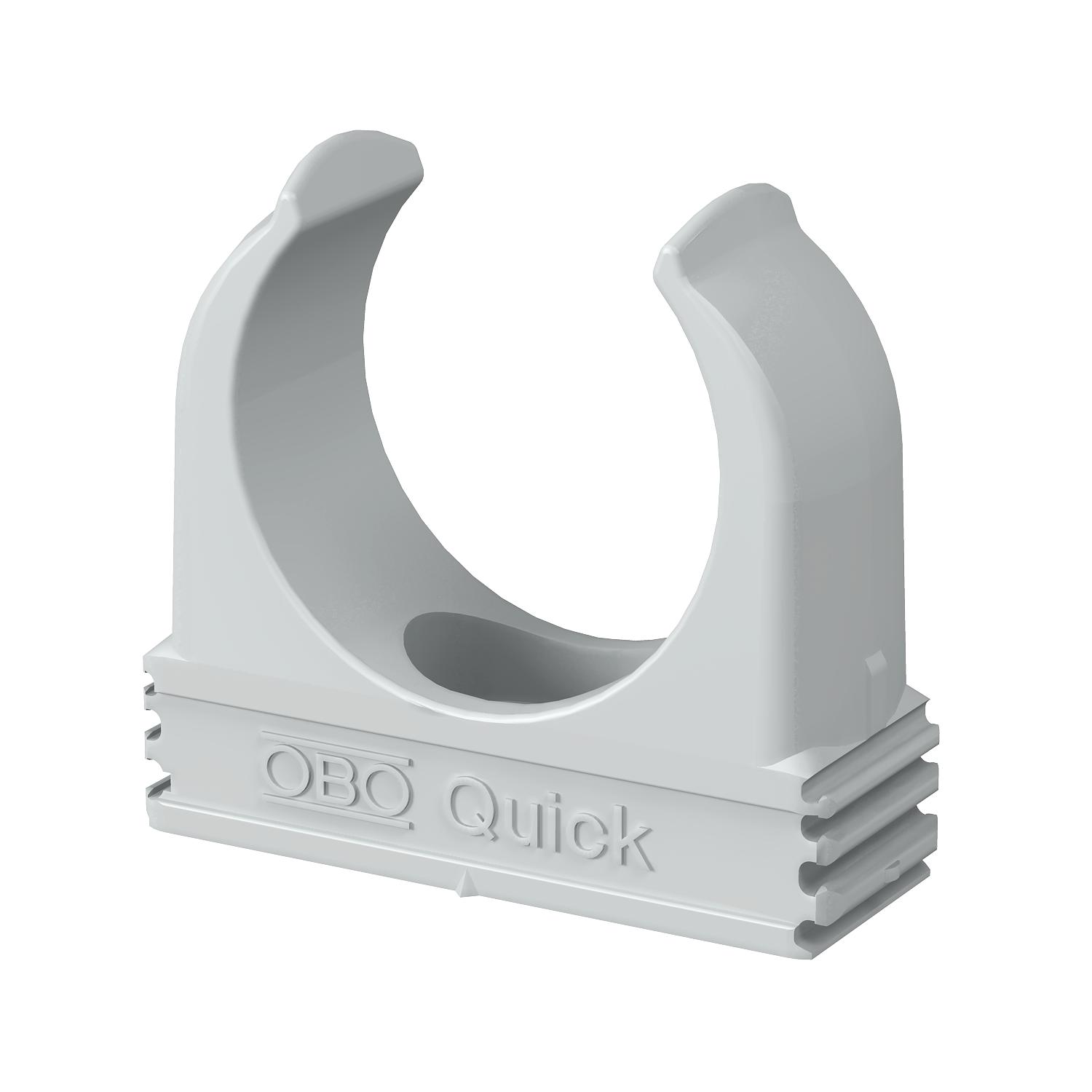

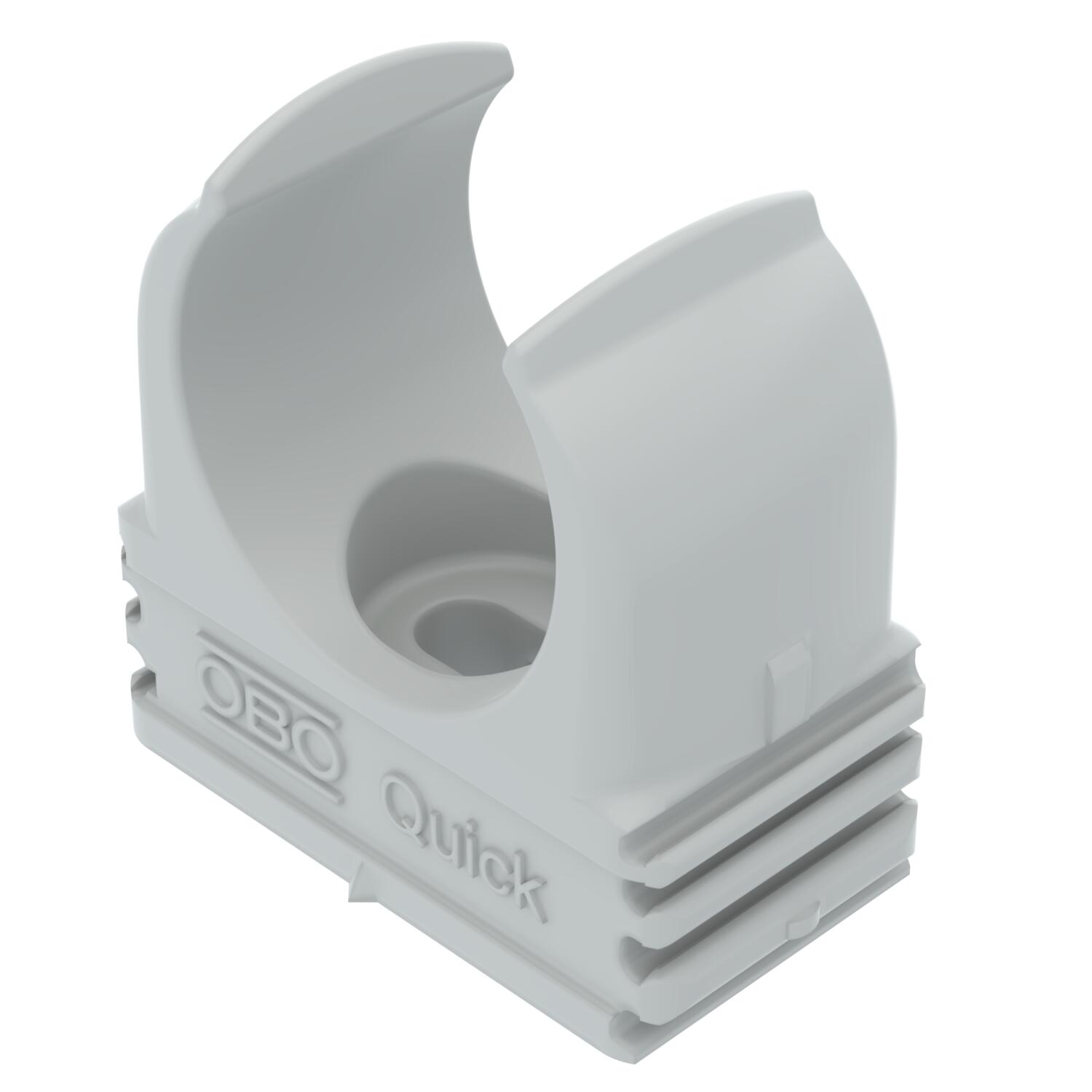

Quick-obujmica, svijetlosiva
Brt. art. 2149010 | EAN 4012195583936
- Opis proizvoda
-
Opis proizvoda
Nadžbukne obujmice za prihvat metričkih čeličnih cijevi, izolacijskih cijevi i Quick-Pipe elektroinstalacijskih cijevi. Univerzalna montaža na zidove i stropove u zatvorenom ili zaštićenom otvorenom području. S uzdužnim otvorom za poravnavanje kod montaže vijcima ili udarnim tiplama. Montaža cijevi bez alata. Mogućnost nizanja s OBO Multi-Quick- ili starQuick-obujmicama. Veličina M16 - M32 može se navrnuti na navoj M6. Razmak pričvršćivanja od 50 – 60 cm, maks. snaga izvlačenja iz zida F pri temperaturi prostora od 20 °C vidi u tablici.
-
- Tehnički podaci
-
Tehnički podaci

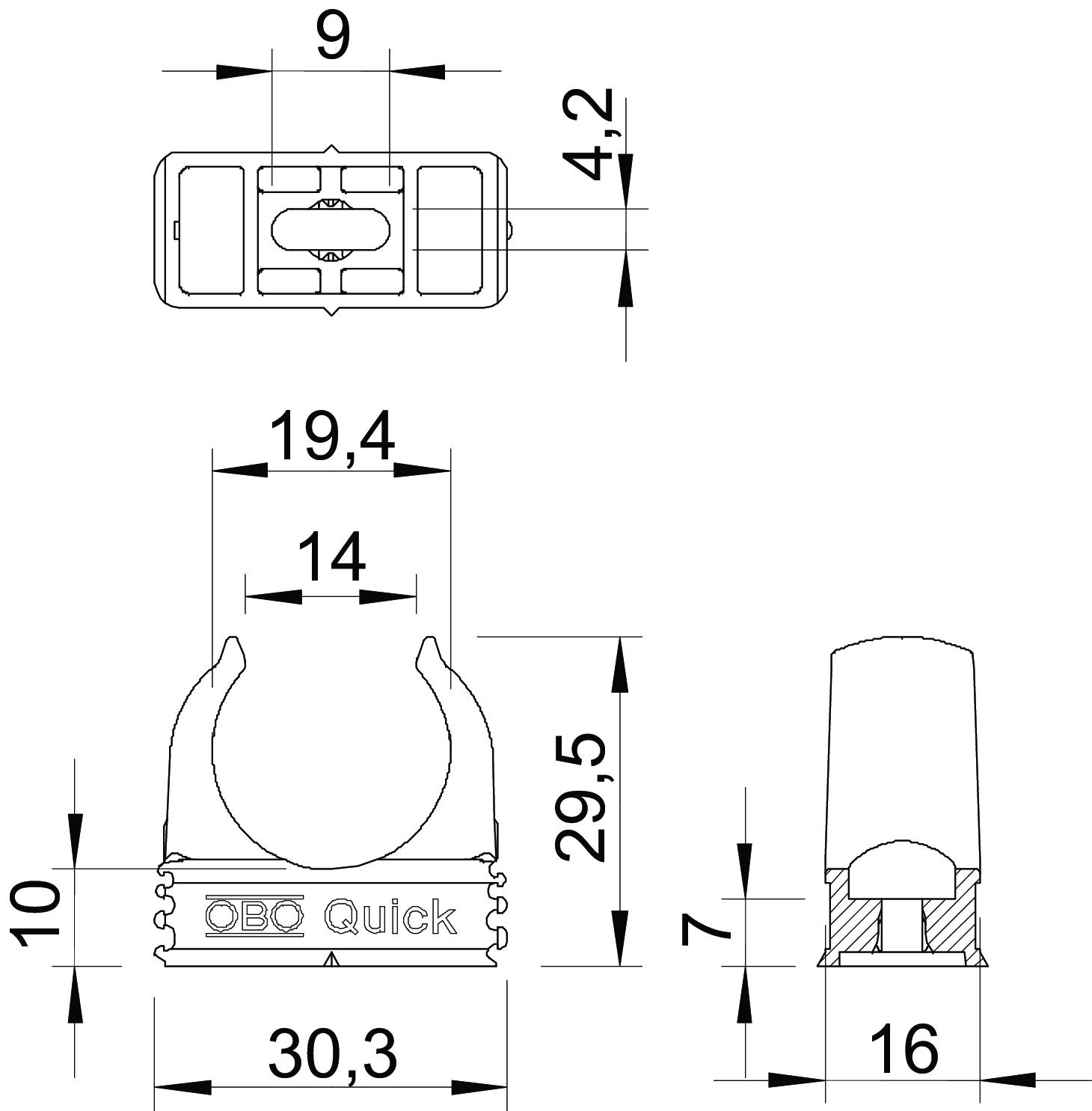

bez halogena da Boja svijetlo siva; RAL 7035 Broj kablova/cijevi 1 Dimenzija M20 Materijal Polipropilen Mjera A 30,3 mm Mjera B 16 mm Mjera C 14 mm Mjera D 19,4 mm Mjera e 9 mm Mjera F 4,2 mm Mjera H 29,5 mm Mjera h 10 mm Može se nizati da Otporne na UV zračenje ne Područje zatezanja D maks. 20 mm Područje zatezanja D min. 20 mm Prijelomna sila 0,09 kN S umetkom ne Veličina/tekst M20 Vrijednosti izvlačenja 75 N Vrsta pričvršćivanja Rupa s navojem zatvoreno ne - Svi tipovi
- Preuzimanja
-
Podatkovni list 2955 M20 / 2149010 , 0.27MB , pdfBrošura Quick Pipe , 1.41MB , pdfREACH Izjava o sukladnosti 2955 M20 / 2149010 , 0.12MB , pdfRoHS Izjava o sukladnosti 2955 M20 / 2149010 , 0.13MB , pdf
