PV - kombinirani odvodnik V50, 600 V DC 3 | IP20

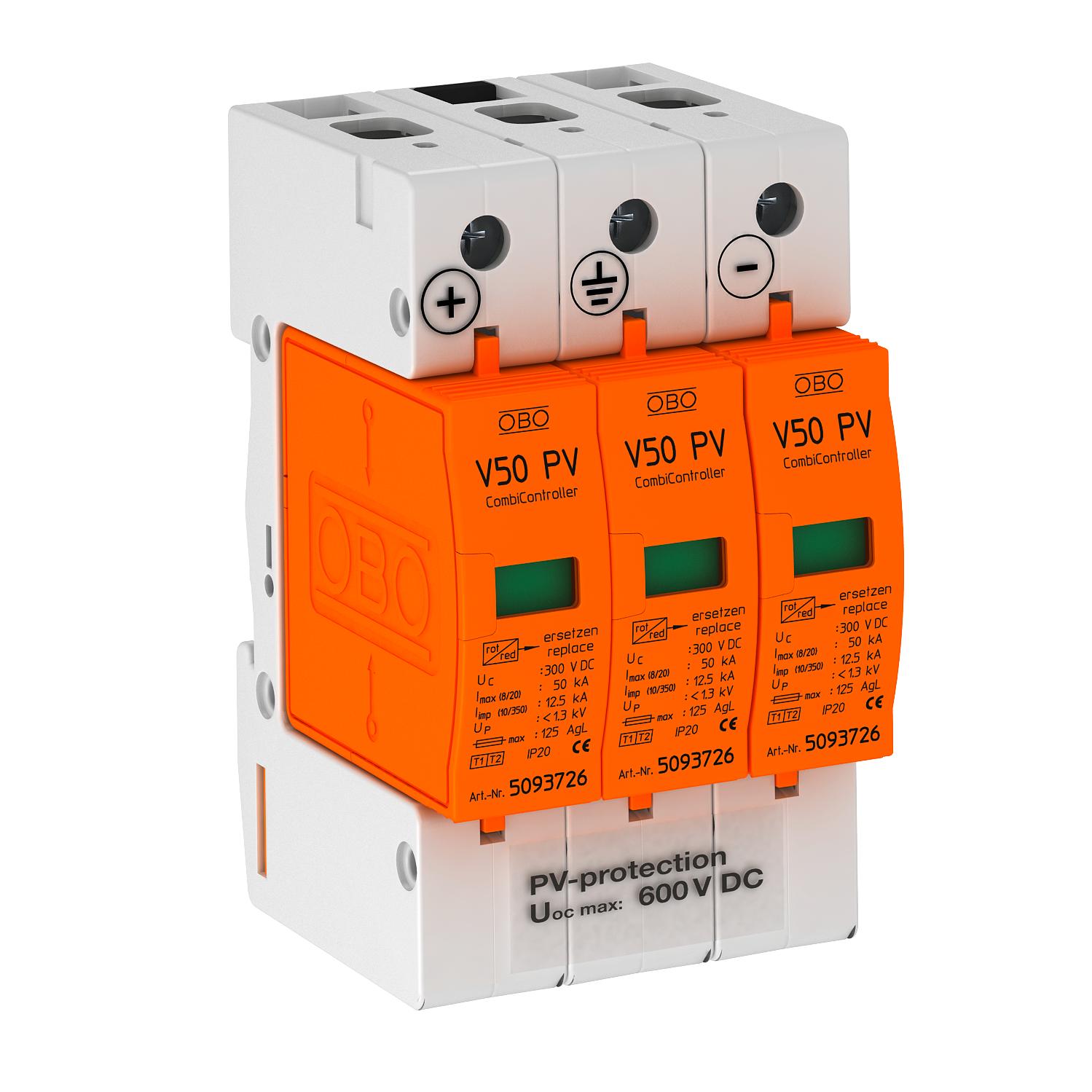

PV - kombinirani odvodnik V50, 600 V DC

Brt. art. 5093623 | EAN 4012195478546

Brt. art. / Tip

Broj polova	3

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

V50, kombinirani odvodnik tip 1+2 za PV postrojenja

• Kompletna jedinica koja se sastoji od utičnog varistorskog odvodnika s uređajem za isključivanje
• Y-sklop za zaštitu od pogrešnog spajanja u skladu s normom VDE 0100-712 (EN 50539-12)
• Za izjednačenje potencijala zaštite od prenapona prema normi VDE 0100-443 (IEC 60364-4-44)
• kapacitet odvodnje do 12,5 kA (10/350) i 50 kA (8/20) po polu
• niska zaštitna razina DC: < 2,6 kV i Uoc max = 600 V DC
• s optičkim indikatorom funkcije za primjenu u kućištima razdjelnika

Primjena: PV sustavi sa sustavima zaštite od udara munje.

Tehnički podaci

Tehnički podaci

Broj polova	3
Daljinska signalizacija	ne
Dimenzija	600V DC
Izvedba	3-polan za fotonaponske sustave
LPZ	0→2
Maksimalna odvodna struja (8/20 μs)	50 kA
Maksimalni predosigurač	125 A
Maksimalni predosigurač	125
Min. temperatura za obradu	-40 °C
Način montaže	Montažni profil 35 mm
Najviši trajni napon DC	600 V
Nazivna odvodna struja (8/20 µs)	30 kA
Nazivna odvodna struja (8/20 µs) [L-N]	30 kA
Oblik mreže	DC
Otvoreni	ne
Prikladno za vanjsku primjenu	ne
Signalizacija na uređaju	optički

SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	12,5 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	da
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	ne
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	ne
Sustav uzemljenja TN-S	ne
Sustav uzemljenja TT	ne
Temperatura za obradu, maks.	80 °C
Temperaturno područje korištenja, maks.	80 °C
Temperaturno područje korištenja, min.	-40 °C
U skladu s EN 61643-11	tip 1+2
Vrijeme odziva	<25 ns

Mogućnosti priključka

Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Min. presjek krutog vodiča (jedno-/višežični)	2,5 mm²

Nazivna odvodna struja (8/20 μs) [ukupno]	30 kA

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	1,0101 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	1,0101 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200
