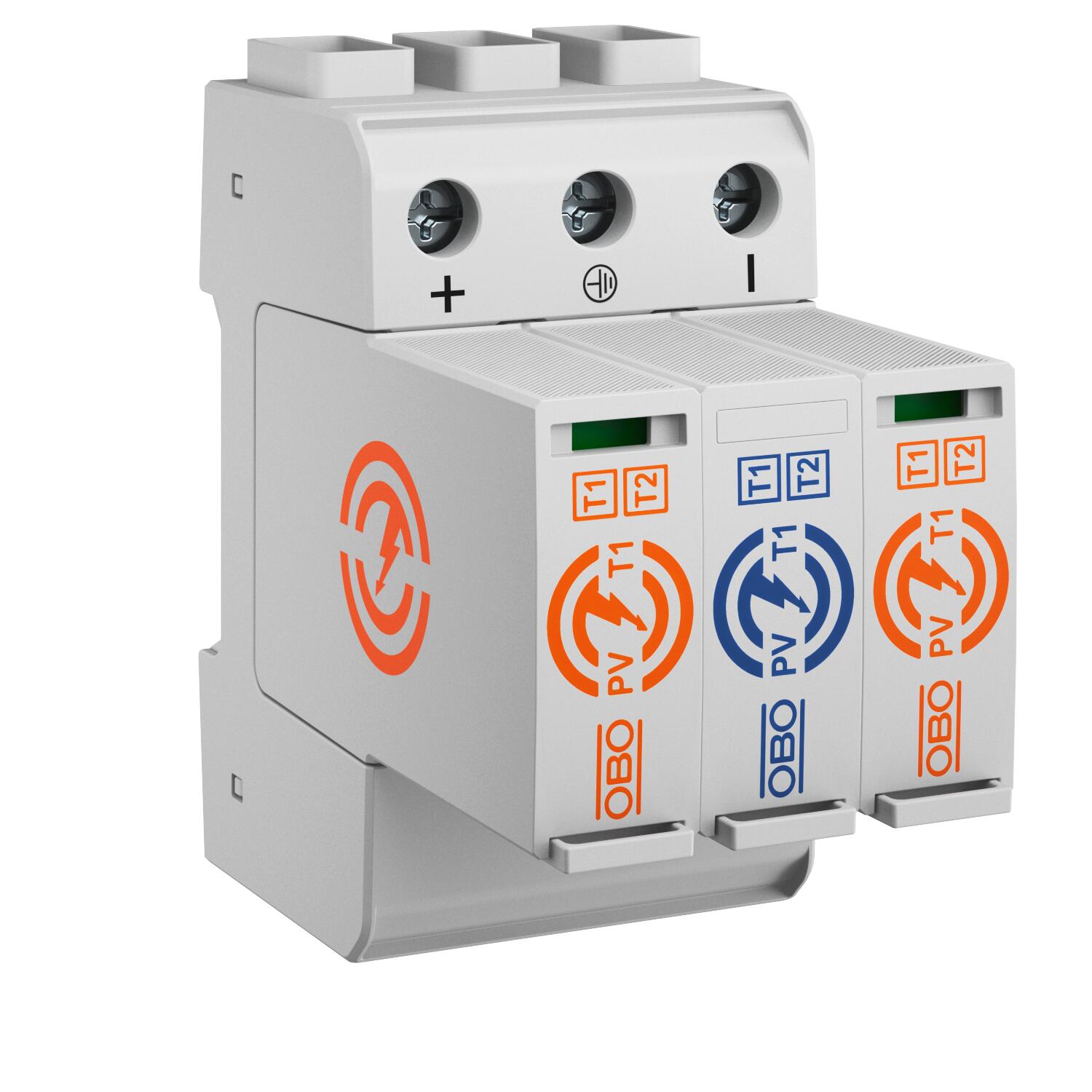

PV combination arrester 1,500 V

3 | IP20

PV combination arrester 1,500 V

Brt. art. 5094252 | EAN 4012197504014

Brt. art. / Tip	5094252 / PV-T1+2-1500

Broj polova	3

Stupanj zaštite	IP20

Opis proizvoda

Opis proizvoda

Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 60 kA (8/20) per pole
• Low DC protection level: < 4.5 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings

Tehnički podaci

Tehnički podaci

Broj polova	3
Broj polova	3
Daljinska dojava (FM)	Izmjenjivač
Daljinska signalizacija	ne
Dimenzija	1500V DC

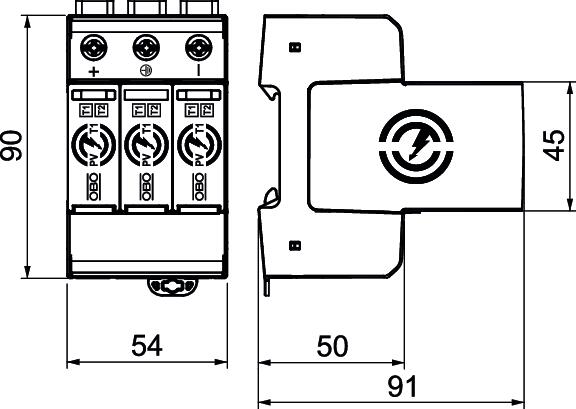

Duljina	91 mm
Integrirani predosigurač	ne
Izvedba	3-polan za fotonaponske sustave
LPZ	0→2
Maks. FN napon	1500 V
Maks. presjek fleksibilnog vodiča (finožični)	4 AWG
Maks. presjek fleksibilnog vodiča (finožični)	25 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	35 mm²
Maks. presjek krutog vodiča (jedno-/višežični)	2 AWG
Maks. vlažnost zraka	95 %
Maksimalna odvodna struja (8/20 μs)	60 kA
Min. presjek fleksibilnog vodiča (finožični)	16 AWG
Min. presjek fleksibilnog vodiča (finožični)	1,5 mm²
Min. presjek krutog vodiča (jedno-/višežični)	16 AWG
Min. presjek krutog vodiča (jedno-/višežični)	1,5 mm²
Min. vlažnost zraka	5 %
Način montaže	Montažni profil 35 mm
Najviši trajni napon DC	1500 V
Nazivna odvodna struja (8/20 µs)	30 kA
Nazivna odvodna struja (8/20 μs) [ukupno]	60 kA

Oblik mreže	DC
Prikladno za vanjsku primjenu	ne
Signalizacija na uređaju	optički
Signalna sklopka AC	250 V; 1,0 A / 125 V; 1,0 A
Signalna sklopka DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Širina	54 mm
SPD sukladno IEC 61643-1	class I+II
Struja munje (10/350 μs)	6,25 kA
Struja munje (10/350) [ukupno]	12,5 kA
Stupanj zaštite	IP20
Sustav uzemljenja DC	da
Sustav uzemljenja IT	ne
Sustav uzemljenja ostalo	ne
Sustav uzemljenja TN	ne
Sustav uzemljenja TN-C	ne
Sustav uzemljenja TN-C-S	ne
Sustav uzemljenja TN-S	ne
Sustav uzemljenja TT	ne
Temperaturno područje korištenja, maks.	85 °C
Temperaturno područje korištenja, min.	-40 °C
U skladu s EN 61643-11	tip 1+2
Visina	95 mm
Vrijeme odziva	<25 ns
Zaokretni moment	4,5 Nm
