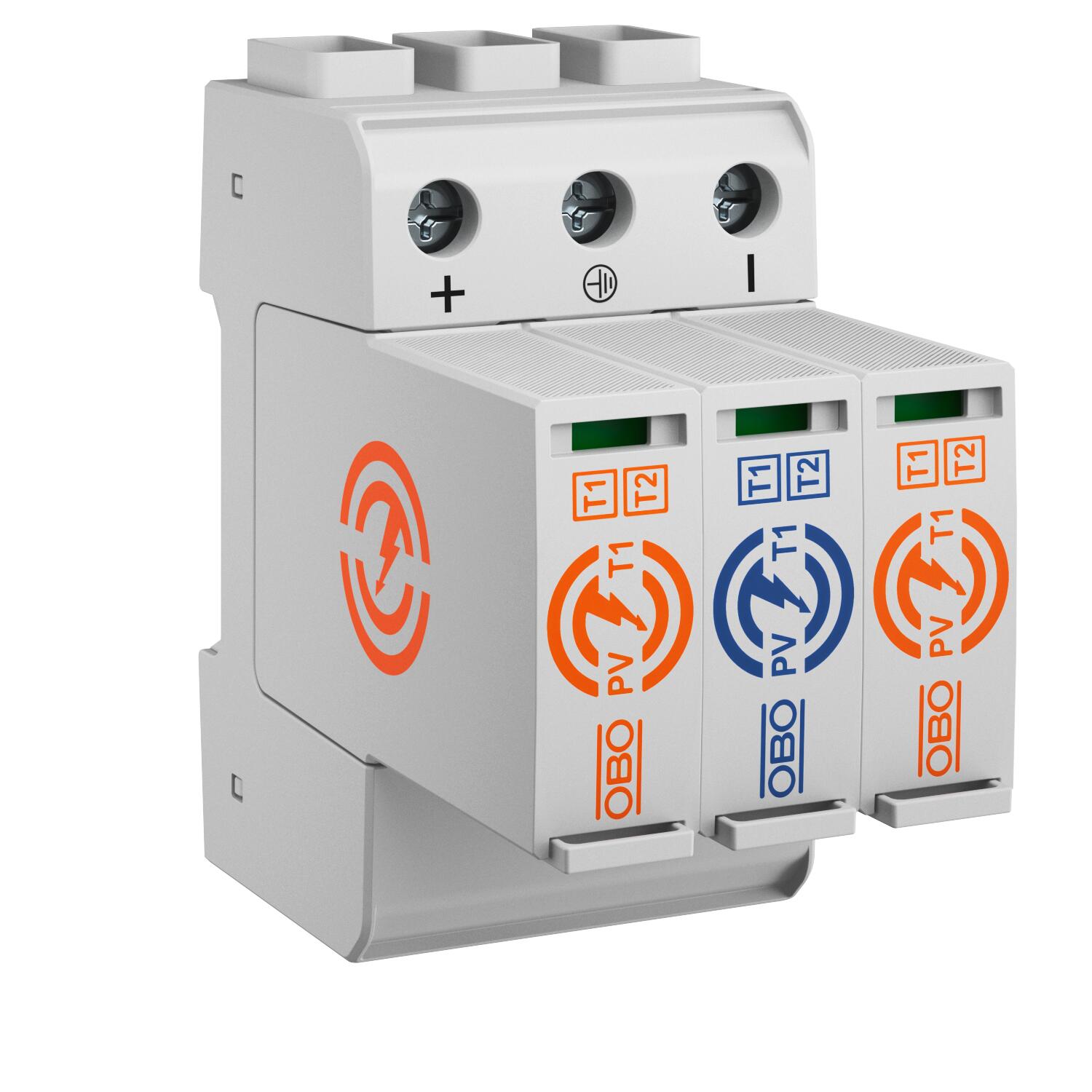

PV combination arrester 1,100 V
Brt. art. 5094250 | EAN 4012197503970
- Opis proizvoda
-
Opis proizvodaCombination arrester, type 1+2, for PV systems
• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings
-
- Tehnički podaci
-
Tehnički podaci

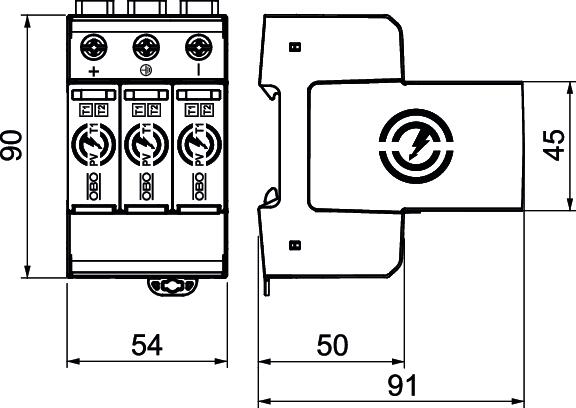

Broj polova 3 Broj polova sve Daljinska dojava (FM) Izmjenjivač Daljinska signalizacija ne Dimenzija 1100V DC Duljina 91 mm Integrirani predosigurač ne Izvedba 3-polan za fotonaponske sustave LPZ 0→2 Maks. FN napon 1100 V Maks. presjek fleksibilnog vodiča (finožični) 4 AWG Maks. presjek fleksibilnog vodiča (finožični) 25 mm² Maks. presjek krutog vodiča (jedno-/višežični) 2 AWG Maks. presjek krutog vodiča (jedno-/višežični) 35 mm² Maks. vlažnost zraka 95 % Maksimalna odvodna struja (8/20 μs) 40 kA Maksimalni predosigurač 160 Maksimalni predosigurač 160 A Min. presjek fleksibilnog vodiča (finožični) 1,5 mm² Min. presjek fleksibilnog vodiča (finožični) 16 AWG Min. presjek krutog vodiča (jedno-/višežični) 16 AWG Min. presjek krutog vodiča (jedno-/višežični) 1,5 mm² Min. vlažnost zraka 5 % Način montaže Montažni profil 35 mm Najviši trajni napon DC 1100 V Nazivna odvodna struja (8/20 µs) 30 kA Nazivna odvodna struja (8/20 µs) [L-N] 30 kA Nazivna odvodna struja (8/20 μs) [ukupno] 50 kA Nazivna struja opterećenja (ulazna/izlazna stezaljka) 50 A Oblik mreže DC Prikladno za vanjsku primjenu ne Signalizacija na uređaju optički Signalna sklopka AC 250 V; 1,0 A / 125 V; 1,0 A Signalna sklopka DC 48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A Širina 54 mm SPD sukladno IEC 61643-1 class I+II Struja munje (10/350 μs) 6,25 kA Struja munje (10/350) [ukupno] 12,5 kA Stupanj zaštite IP20 Sustav uzemljenja DC da Sustav uzemljenja IT ne Sustav uzemljenja ostalo ne Sustav uzemljenja TN ne Sustav uzemljenja TN-C ne Sustav uzemljenja TN-C-S ne Sustav uzemljenja TN-S ne Sustav uzemljenja TT ne Temperaturno područje korištenja, maks. 85 °C Temperaturno područje korištenja, min. -40 °C U skladu s EN 61643-11 tip 1+2 Visina 95 mm Vrijeme odziva <25 ns Zaokretni moment 4,5 Nm - Svi tipovi
- Preuzimanja
-
Podatkovni list PV-T1+2-1100 / 5094250 , 0.28MB , pdfEU izjava o sukladnosti PV-T1+2-1100 / 5094250 , 0.10MB , pdfUpute za montažu PV CombiController PV-T1+2 , 0.57MB , pdfZa ovaj proizvod nisu dostupni tekstovi za troškovnike
