Prolazna i razvodna podna kutija UZD350-4 SO
Brt. art. 7410011 | EAN 4012197408763
- Opis proizvoda
-

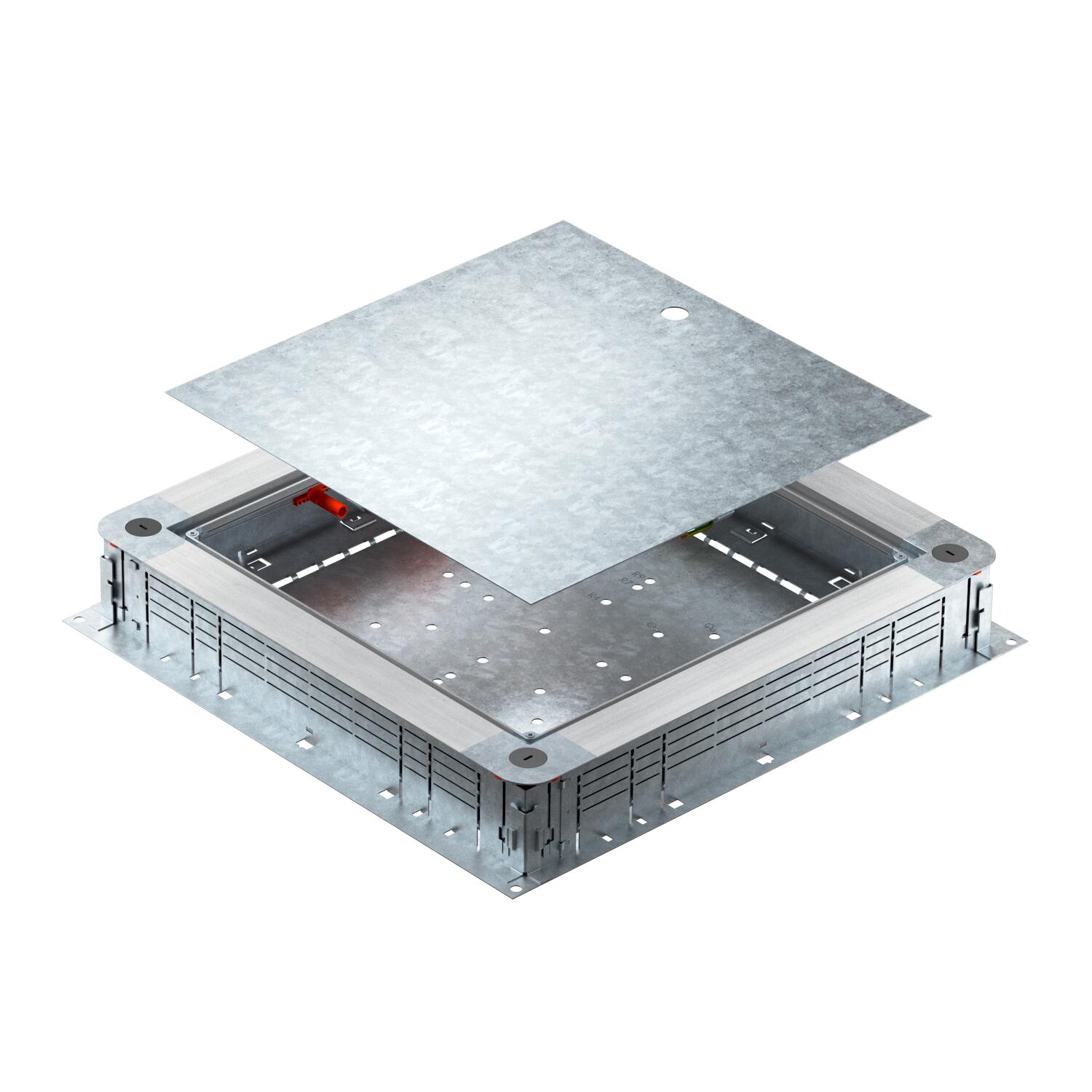

Opis proizvodaProlazna i razvodna podna kutija za sustav podnih instalacijskih kanala prekrivenih glazurom, s bočnim stranicama od čelika. Za montažu ugradnih jedinica u montažnom poklopcu (naručiti zasebno). Može se kontinuirano nivelirati brzim niveliranjem do nominalne visine glazure od 115 - 160 mm. Glazura se može obraditi da bude u ravnini s rubom za ravnanje glazure. S mogučnošću zvučne izolacije nakon postavljanja glazure te s dodatnom sistemskom opremom primjenjivom i za velika opterećenja. Uvođenje kabela i vodova 2-dijelnim EÜK kanalom.
-
- Tehnički podaci
-
Tehnički podaci

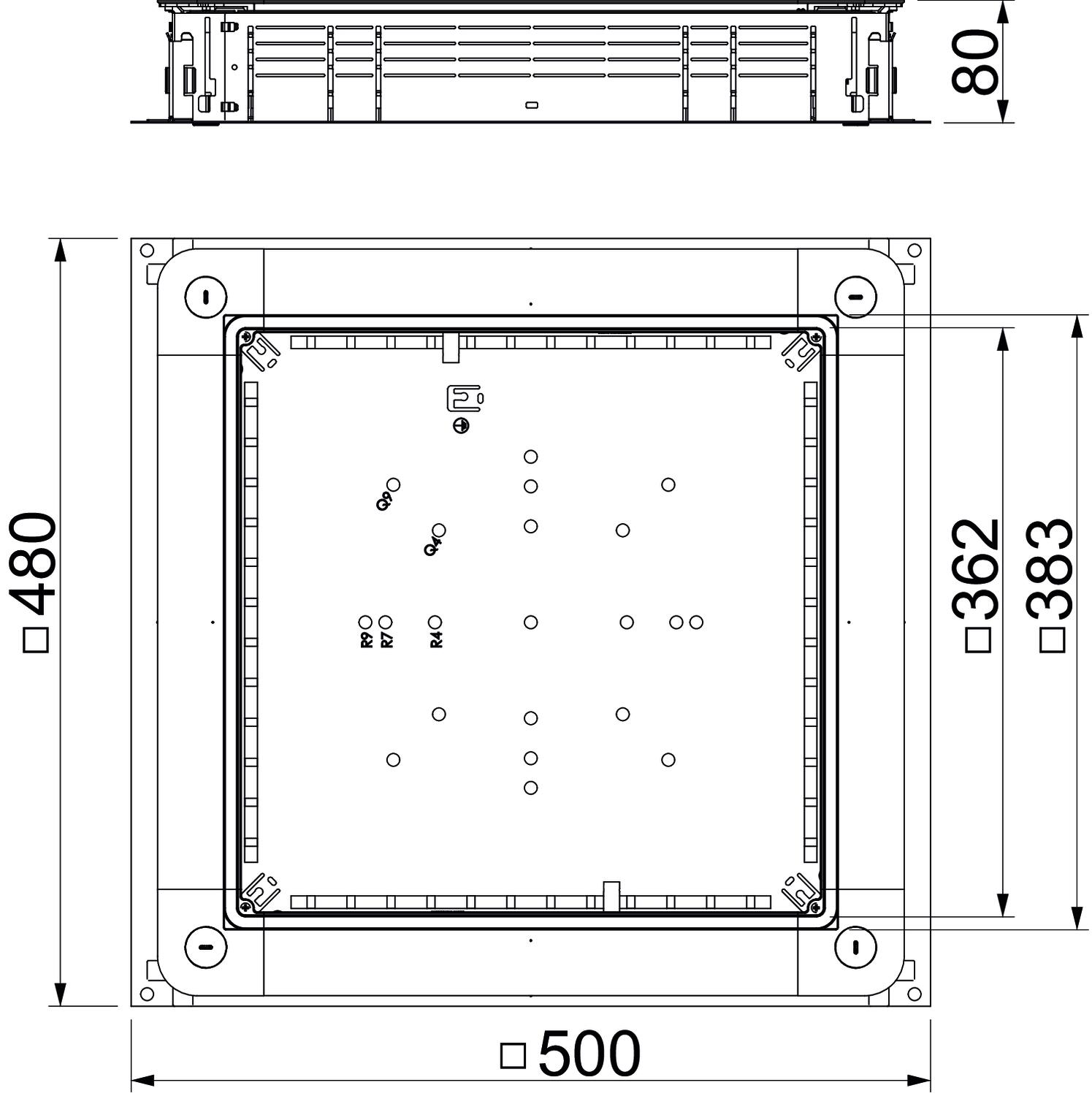

Broj ugradnih elemenata 1 Dimenzija 500x480x80 Duljina 480 mm Izvedba poklopca univerzalan Maks. debljina glazure 160 mm Maks. širina kanala 350 mm Maks. visina kanala 58 mm Materijal Čelik Min. debljina glazure 115 mm Min. područje niveliranja 115 mm Min. širina kanala 190 mm Min. visina kanala 28 mm Minimalna visina glazure 115 Mjera a 362 mm Mjera A 480 mm Mjera b 383 mm Mjera B 500 mm Mogućnost ugradnje brtve da Nazivna veličina 350 mm Odvojivo da Podni lim da Područje niveliranja, maks. 160 mm Površina pocinčano Prikladno za podni kanal u razini glazure da Prikladno za podzemni kanal da Prikladno za zatvoreni podni kanal u razini glazure ne Širina 500 mm Ugradni otvor za spremnik na podu ne Ugradni otvor za ugradnu jedinicu kvadratno Visina 80 mm Vrsta zaštite (IP) u korištenom stanju IP20 za priključak cijevi ne - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list UZD350-4 SO / 7410011 , 0.31MB , pdfEU izjava o sukladnosti UZD350-4 SO / 7410011 , 0.13MB , pdfUpute za montažu Sustav podnih kanala ispod glazure EUK , 10.26MB , pdfUpute za montažu EÜK screed-covered duct system generation 3 , 76.05MB , pdf
