Podni kanal, uklopni, visine 40-140 mm 2400 | 400 | 40 | 140 | 3

Podni kanal, uklopni, visine 40-140 mm

Brt. art. 7424044 | EAN 4012195243168

Brt. art. / Tip

Duljina	2400 mm

Širina

Min. visina kanala	40 mm

Maks. visina kanala

Poklopci	3

Opis proizvoda

Opis proizvoda

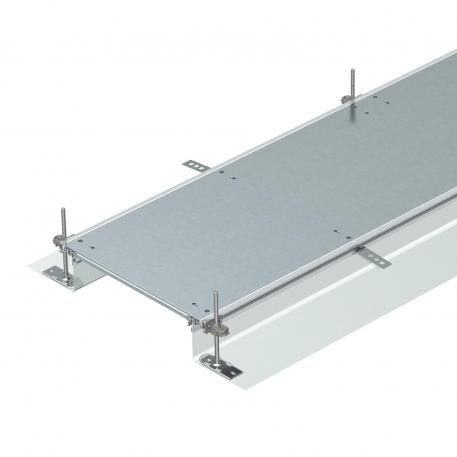

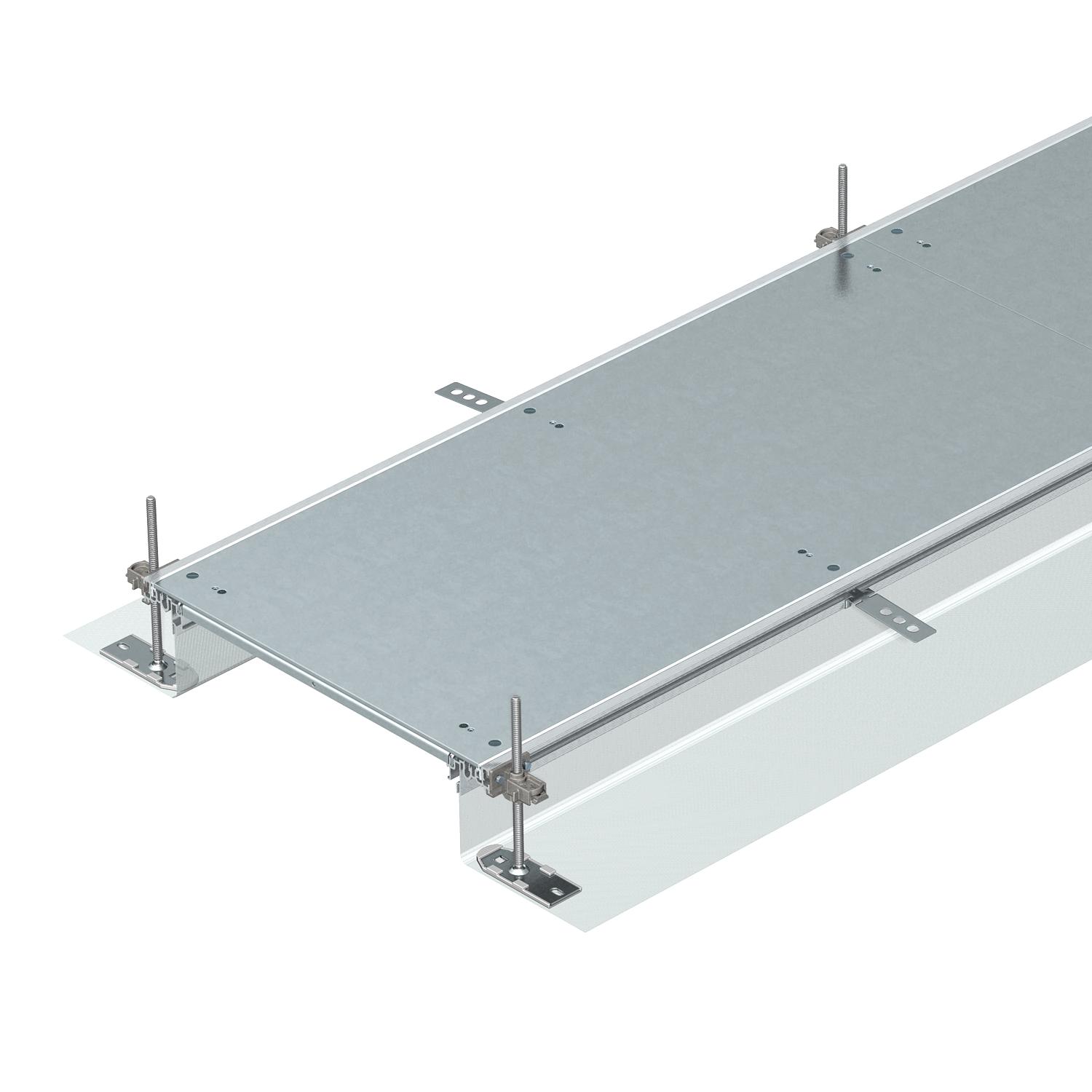

Podni kanal s 3 uklopna slijepa poklopca, dva bočna profila s čeličnom mrežicom i profila za podnu oblogu širine 4 mm. U pakiranje je uključeno 6 nivelirajućih nožica, 6 pločica za armiranje i 3 potpornja poklopca (kod širine kanala 200, 300 i 400) ili 6 potpornja poklopca (kod širine kanala 500 i 600). Nivelirajuće nožice (obratiti pozornost na visinu) potrebne za potpornje poklopca širine kanala 500 i 600 treba posebno naručiti. Do širine kanala 400, poklopci su pričvršćeni za osnovu kanala pomoću uklopnih elementa.

Tehnički podaci

Tehnički podaci

Debljina poklopca	4
Dimenzija	2400x400x140
Duljina	2400 mm
Maks. visina kanala	140 mm
Materijal	Čelik
Min. područje niveliranja	40 mm
Min. visina kanala	40 mm
Minimalna visina glazure	40
Mogućnost ugradnje brtve	da
Montažni otvor	bez
Održavanje poda	mokro
Odvojivo	da
Podni lim	ne

Područje niveliranja, maks.	140 mm
Poklopac koji se može skinuti	da
Poklopac za montažni otvor	ne
Poklopci	3
Površina	pocinčano
Pričvršćenje poklopca uticanje	da
Prikladno za rasteznu fugu	ne
S izjednačenjem potencijala	ne
S pregradom	ne
S prelaskom	da
S priključnim otvorom	ne
Širina	400 mm
Ugradni otvor za spremnik na podu	ne

Svi tipovi

Svi tipovi

Tip	Duljina	Širina	Min. visina kanala	Maks. visina kanala	Poklopci	Brt. art.	Količina	Min. pak.
OKA-G20040140R	2400 mm	200 mm	40 mm	140 mm	3	7424040	m	2,4 m
OKA-G30040140R	2400 mm	300 mm	40 mm	140 mm	3	7424042	m	2,4 m
OKA-G40040140R	2400 mm	400 mm	40 mm	140 mm	3	7424044	m	2,4 m
OKA-G50040140R	2400 mm	500 mm	40 mm	140 mm	3	7424046	m	2,4 m
OKA-G60040140R	2400 mm	600 mm	40 mm	140 mm	3	7424048	m	2,4 m
OKA-G20040240R	2400 mm	200 mm	40 mm	240 mm	3	7424060	m	2,4 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Set za montažu lijevog kuta, visine 40-150 mm	OKA-G40040150FBL	7423954	Komada	1 Komada
Set za montažu desnog kuta, visinea 40-150 mm	OKA-G40040150FBR	7423974	Komada	1 Komada
Završetak kanala, visine 40-150 mm	OKA-G40040150ES	7424284	Komada	1 Komada
Dogradna jedinica GES9, visina 40-140 mm	OKA-G A 40140 9	7424324	Komada	1 Komada
Dogradna jedinica GESR9, visina 40-140 mm	OKA-G A 40140R9	7424326	Komada	1 Komada
Set za montažu T i križnog odvojka	OKA FB2 TX	7424821	Komada	1 Komada
Element za niveliranje za potporanj poklopca, visina kanala 40-70 mm	NE DSU2 4030	7424840	Komada	3 Komada
Stezaljka za zaštitni vodič	8AWR	6288704	Komada	10 Komada

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Pregrada 60 FS	TSG 60 FS	6062068	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Pregrada 135 FS	TSG 135 FS	6062132	m	3 m
Vakuumski podizač, 300 N	WZ 1029	7408634	Komada	1 Komada
