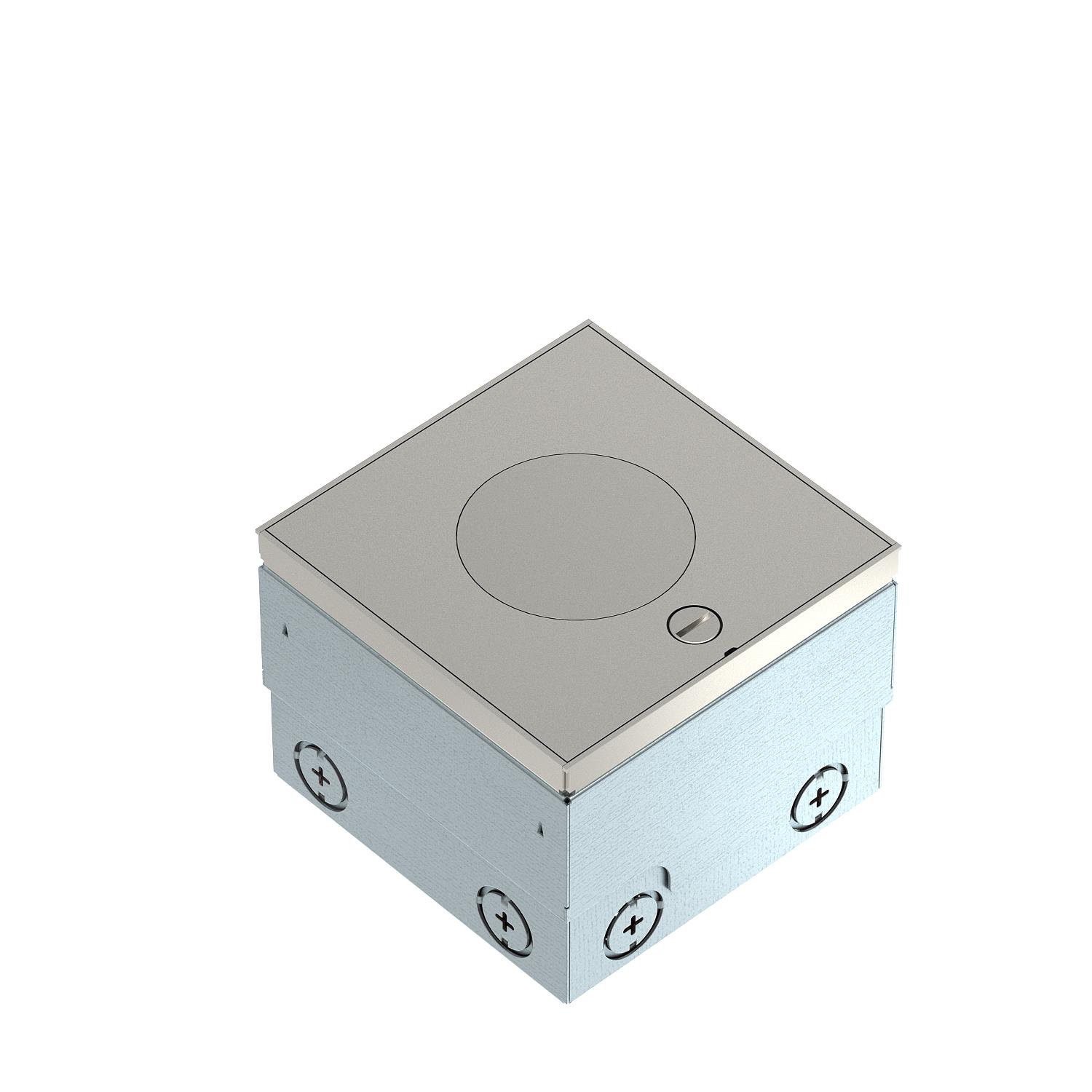

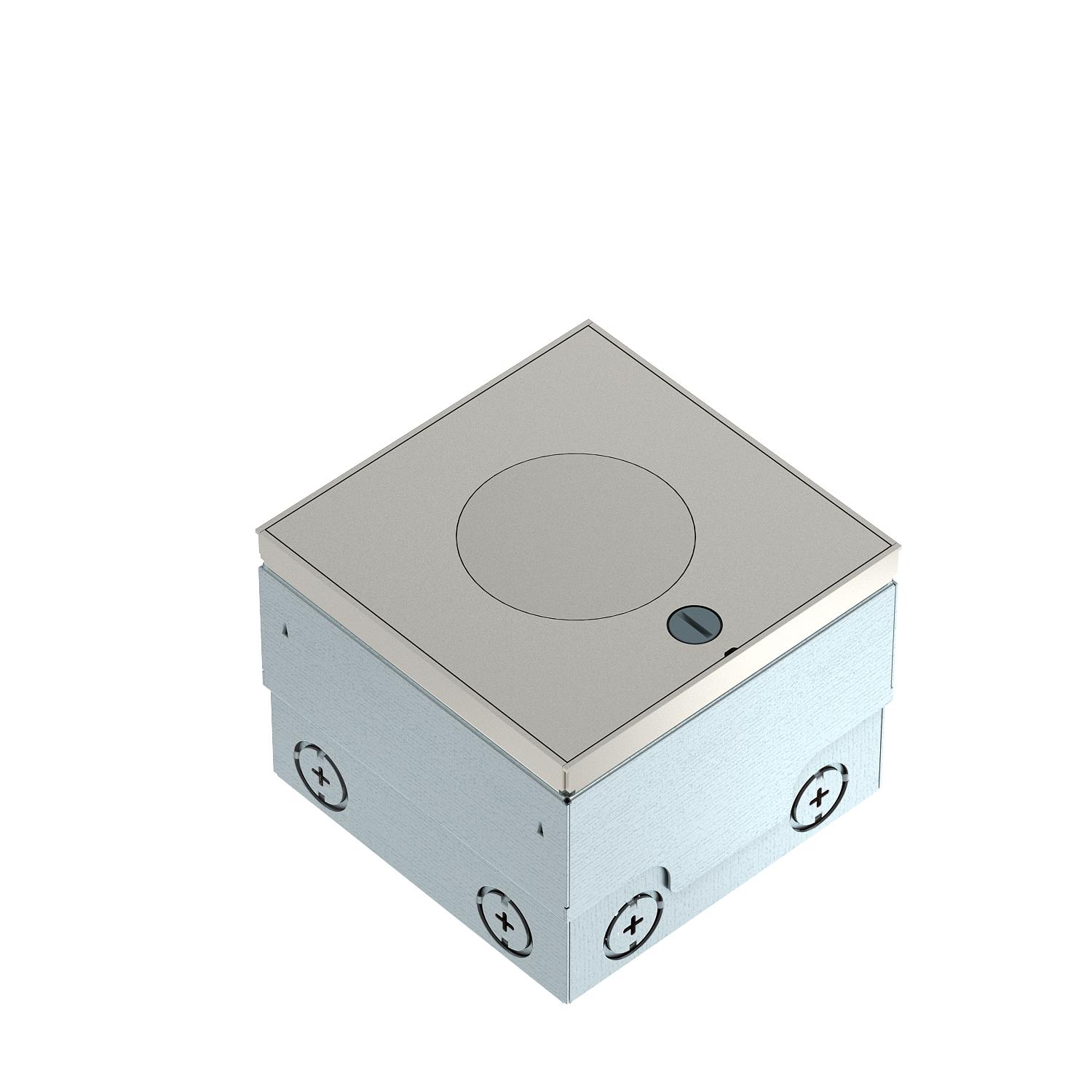

Podna kutija UDHOME2, s tubusom i 2-strukom priključnica, nehrđajući čelik
Brt. art. 7368409 | EAN 4012196975440
- Opis proizvoda
-

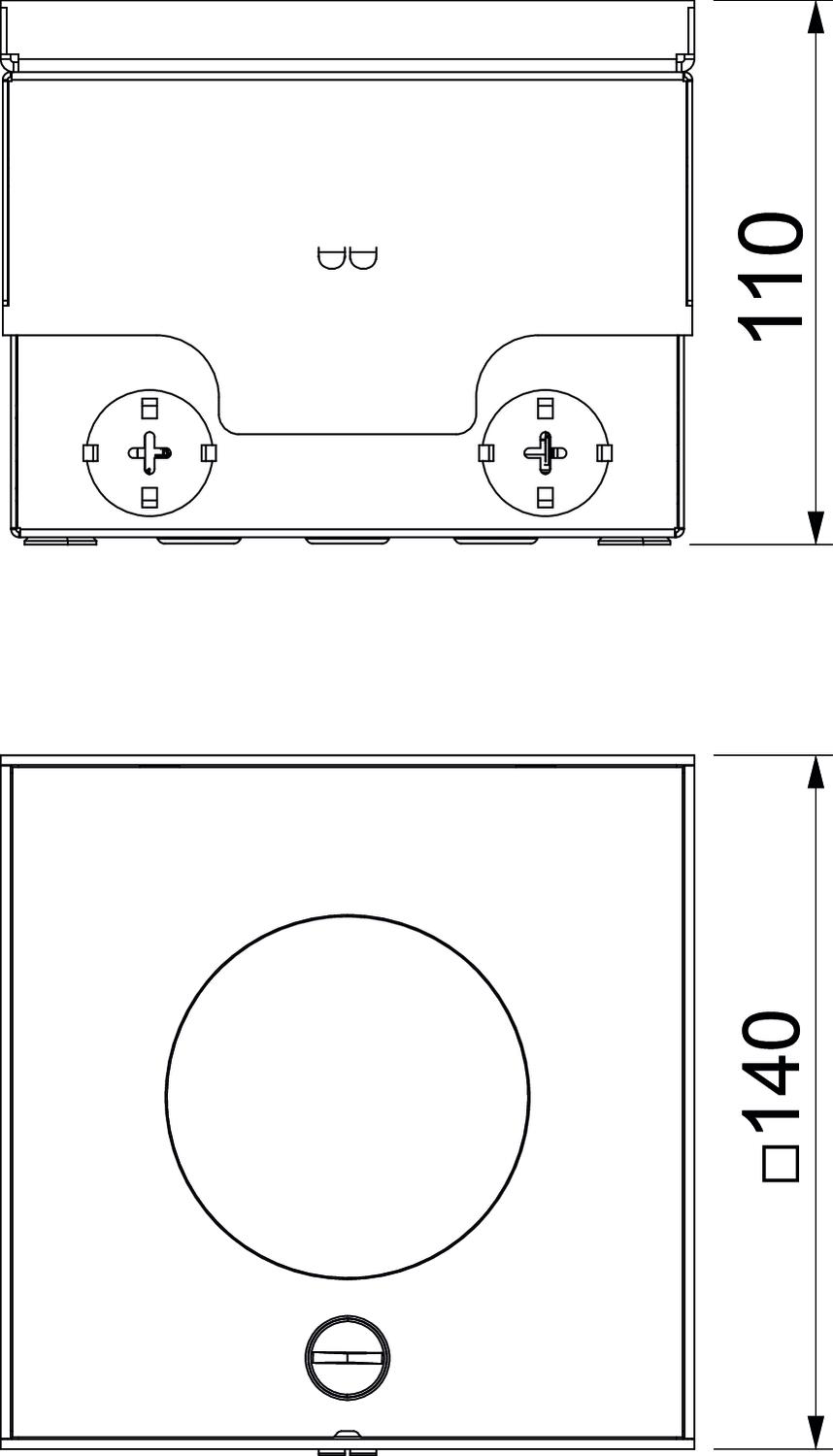

Opis proizvodaKvadratna podna kutija za primjenu u mokro održavanim šupljim podovima i podovima s glazurom u unutrašnjosti. Kabeli se provode kroz nivelirajući tubus. Kućište s utisnutim otvorima za cijevi (M20/M25). Okvir kutije nivelira se s pomoću 4 nivelacijske nožice u ravnini s podnom oblogom. Minimalna dubina ugradnje je 110 mm, raspon izravnavanja + 25 mm. Nosivost od 15 kN zajamčena je samo kada se ne upotrebljava.
-
- Tehnički podaci
-
Tehnički podaci
Broj ugradnih kutija 1 CO2 otisak (GWP) od kolijevke do vrata 16,4212 kg CO₂e / 1 Komad Dimenzija 140x140x110 Dubina za ugradnju 110 mm Duljina 140 mm Dužina ugradne mjere 140 mm Dužina vanjske mjere 140 mm Izvedba kvadratno Izvedba izlaza za kabele Potopni tubus Izvedba poklopca Dekorativna ploča Maks. visina poda 135 mm Materijal Nehrđajući čelik Mehanizam za otvaranje Zasun Min. visina poda 110 mm Održavanje poda mokro Oprema 2-struka VDE priključnica Površina očvršćene površine Prikladno za mokro održavanje da Prikladno za podzemni kanal ne Prikladno za ugradnju u dvostruki pod ne Prikladno za ugradnju u šuplji pod da Sa slobodnim prostorom za podnu oblogu ne Širina 140 mm Širina ugradne mjere 140 mm Širina vanjska mjera 140 mm Stupanj zaštite IK-kod IK10 Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 15 000 N Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP45 Zaštitni okvir za slobodan prostor za podnu oblogu ne - Svi tipovi
- Preuzimanja
-
Podatkovni list UDHOME2 VT2 V / 7368409 , 0.22MB , pdfSigurnosno-tehnički list UDHOME2 VT2 V / 7368409 , 0.05MB , pdfEU izjava o sukladnosti UDHOME2 VT2 V / 7368409 , 0.13MB , pdfREACH Izjava o sukladnosti UDHOME2 VT2 V / 7368409 , 0.13MB , pdfRoHS Izjava o sukladnosti UDHOME2 VT2 V / 7368409 , 0.13MB , pdfUpute za montažu Floor socket UDHOME2 tube body , 1.57MB , pdfUpute za montažu Uputstvo za montažu UDHOME2 VT2 , 12.91MB , pdfUpute za uporabu Upute za uporabu PF-G , 2.00MB , pdfUpute za uporabu Upute za uporabu UDHOME2 AF , 0.11MB , pdfUpute za uporabu Upute za uporabu UDHOME2 s tubusom , 4.10MB , pdf
