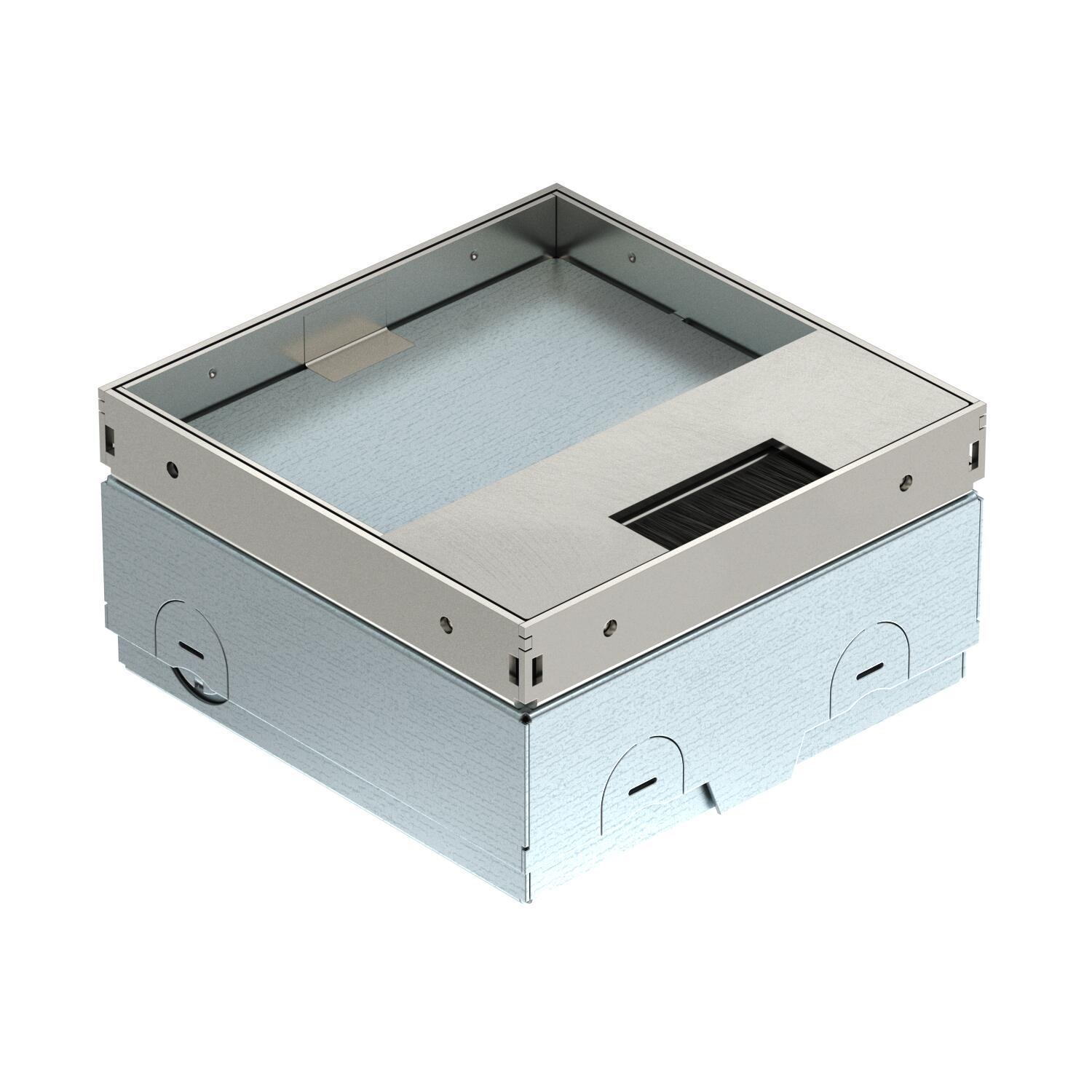

Podna kutija UDHOME-ONE, s četkastim izvodom, bez upuštenja za podnu oblogu, neopremljena, nehrđajući čelik
Brt. art. 7368357 | EAN 4012197366896
- Opis proizvoda
-
Opis proizvodaKvadratna podna kutija za primjenu u suho održavanim sustavima i podovima s glazurom u zatvorenom prostoru. Kućište s utisnutim otvorima za cijevi (M20/M25). Okvir kutije nivelira se s pomoću 4 nivelacijske nožice u ravnini s podnom oblogom. Minimalna dubina ugradnje je 75 mm, raspon izravnavanja + 30 mm. Okvir vidljiv u podnoj oblozi i poklopac su od nehrđajućeg čelika. Nosivost od 15 kN zajamčena je samo kada se ne upotrebljava.Prazno kućište za instalacijski uređaj Modul 45® i podatkovnu utičnicu. Nosivu pločicu za podatkovnu utičnicu treba naručiti zasebno. Prostor je zatvoren slijepim pokrovom prilikom isporuke.
-
- Tehnički podaci
-
Tehnički podaci

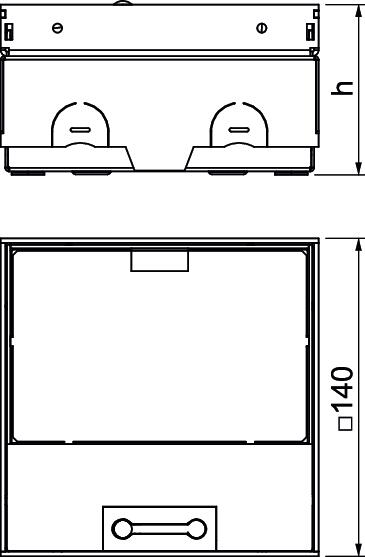

Broj ugradnih elemenata 2 Broj ulaza 6 Debljina podne obloge 15 mm Dimenzija 140x140x75 Dubina za ugradnju 75 mm Duljina 140 mm Dužina ugradne mjere 144 mm Dužina vanjske mjere 140 mm Izvedba kvadratno Izvedba izlaza za kabele Četkasta letvica Izvedba poklopca Slobodni prostor za podnu oblogu Maks. debljina glazure 105 mm Maks. visina poda 105 mm Materijal Nehrđajući čelik 1.4301 Min. debljina glazure 75 mm Min. područje niveliranja 75 mm Min. visina poda 75 mm Mjera h 75 mm Mogućnost ugradnje brtve ne Nazivna veličina za ugradbene elemente 2 Nosač za prihvat ugradnih kutija ne Odobrenja VDE Održavanje poda suho Oprema Prazno kućište Područje niveliranja, maks. 105 mm Područje primjene u korištenom stanju 6.101.1 suho održavanje poda Područje primjene u nekorištenom stanju 6.101.1 suho održavanje poda Površina površina naknadno obrađena Prikladno za mokro održavanje ne Prikladno za podni kanal u razini glazure ne Prikladno za podzemni kanal ne Prikladno za ugradnju u dvostruki pod da Prikladno za ugradnju u šuplji pod da Prikladno za vanjsku primjenu ne Prikladno za zatvoreni podni kanal u razini glazure ne Sa slobodnim prostorom za podnu oblogu da Širina 140 mm Širina ugradne mjere 144 mm Širina vanjska mjera 140 mm Stupanj zaštite IK-kod IK10 Teška robusna izvedba ne Vertikalno opterećenje, mala površina do 3000 N Vertikalno opterećenje, velika površina do 15 000 N Visina 75 mm Vrsta zaštite (IP) u korištenom stanju IP20 Vrsta zaštite (IP) u nekorištenom stanju IP40 Zaštitni okvir za slobodan prostor za podnu oblogu ne - Svi tipovi
- Preuzimanja
-
Podatkovni list UDHOME-ONE BN15 / 7368357 , 0.28MB , pdf
