Parapetni kanal Rapid 80, širina kanala 170, visina kanala 90, asimetrični, dvostruki 2000

Parapetni kanal Rapid 80, širina kanala 170, visina kanala 90, asimetrični, dvostruki

Brt. art. 6278300 | EAN 4012195665137

Brt. art. / Tip	6278300 / GS-D90170RW

Duljina	2000 mm

Opis proizvoda

Opis proizvoda

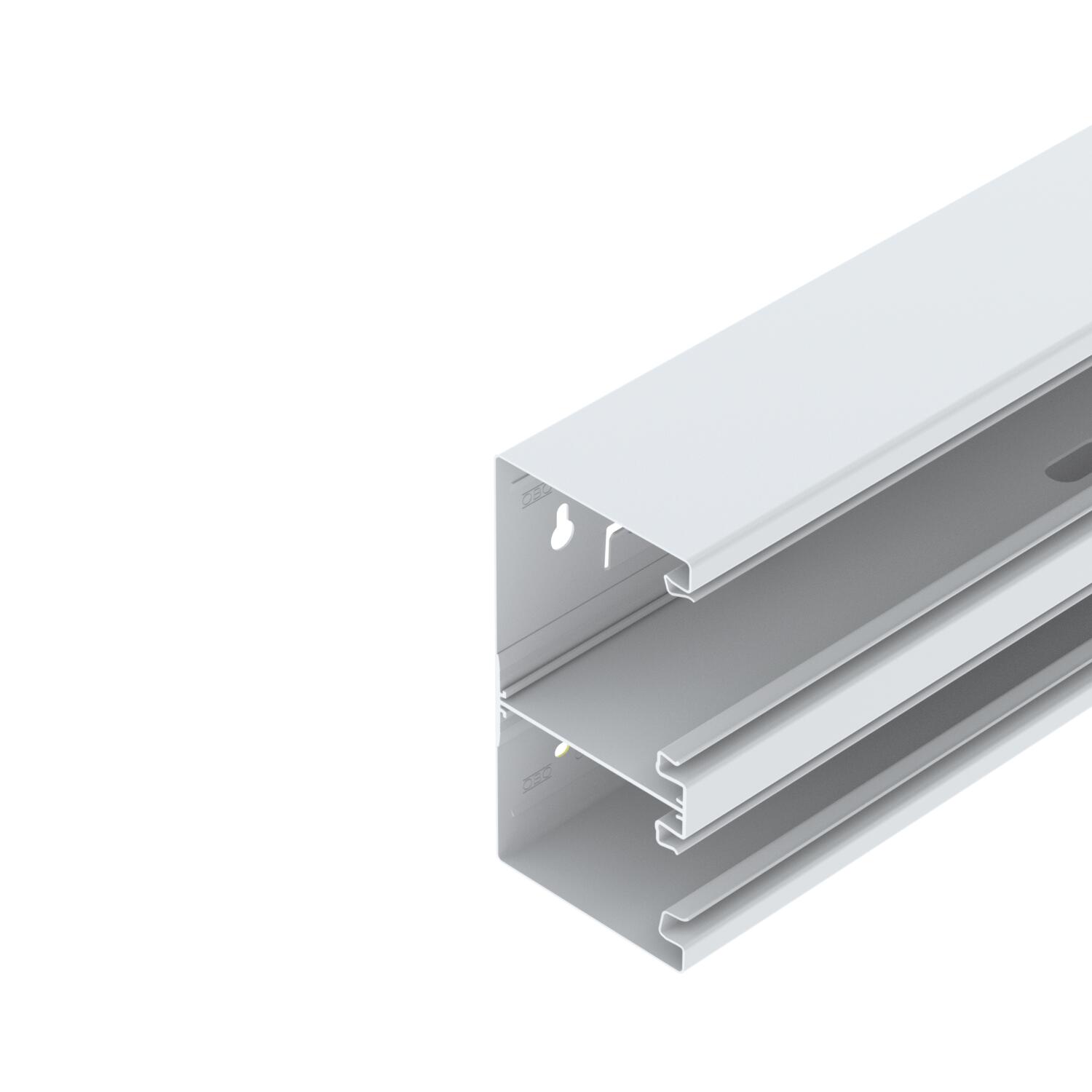

GS parapetni kanal za montažu na zid ili na zidne konzole. GS parapetni kanal raspolaže utičnim spojnicama za prihvat pregrade od čeličnog lima. Izjednačenje potencijala između osnova kanala izvodi se spojnicom. Izjednačenje potencijala između poklopca i osnove kanala osigurani su patentiranim poklopcem. Otvor sustava za ugradnju elektroelemenata iznosi 76,5 mm. Druga komora kanala s otvorom sustava od 45 mm služi za provođenje kabela. Ugradnja elektroelemenata serije Modul 45 ovdje nije moguća. Poklopac se mora naručiti posebno.

Osnove kanala dužine 3000 mm kao i druge RAL boje dostupne na upit. Vidljive površine lakiranih parapetnih kanala zaštićene su folijom.

Tehnički podaci

Tehnički podaci

Antibakterijski tretman	ne
bez halogena	da
Boja	bijela; RAL 9010
Broj dodatnih pregrada	1
Broj poklopaca	2
Dimenzija	90x170x2000
Izvedba stražnje strane (unutarnja strana)	s nosevima
Korisni presjek	12355 mm²
Materijal	Čelik
Montažna perforacija u podu	da
Perforacijom za pričvršćivanje	s rupicama za pričvršćivanje
Pravokutni oblik	da
S poklopcem	ne

Serija proizvoda	Rapid 80®
simetričan	ne
Širina poklopca	76,5 mm
Širina poklopca 2	45 mm
Spojnica kanala	ne
Stezaljka za kabele	ne
Stupanj zaštite	IP30
Stupanj zaštite IK-kod	IK10
Temperaturno područje korištenja, maks.	60 °C
Temperaturno područje korištenja, min.	-25 °C
Vrsta montaže poklopca	S unutarnje strane
Zaštitna folija	da

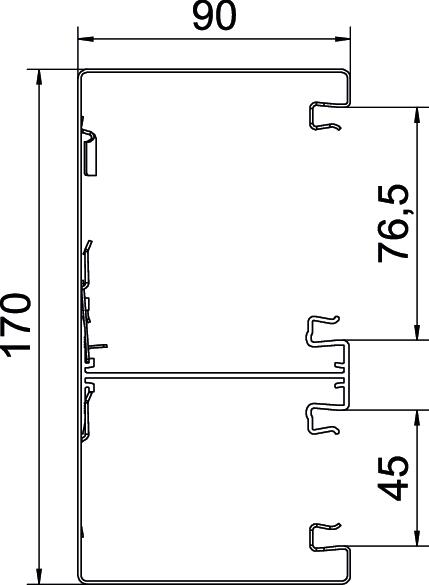

Dimenzije

Duljina	2000 mm
Širina	170 mm

Visina	90 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	21,2263 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	21,2263 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit	Metar
Declared Unit Quantity	1

Svi tipovi

Svi tipovi

Tip	Duljina	Brt. art.	Količina	Min. pak.
GS-D90170RW	2000 mm	6278300	m	2 m

Pribor

Dodatni pribor sustava

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Spojnica GS-KUP90	GS-KUP90	6277294	JM	1 JM
Ugradna kutija, 71GD6, 1-struka	71GD6	6288610	Komada	5 Komada
Ugradna kutija, 71GD7-2, 2-struka	71GD7-2	6288608	Komada	2 Komada
Stezaljka za rasterećenje 7ZE	7ZE	6288790	Komada	50 Komada
Poklopac kanala od čelika	GS-OTRW	6279850	m	2 m
Poklopac spojeva, visina kanala 90 mm	G-SVS90170RW	6279784	Komada	1 Komada
Završetak, za parapetni kanal Rapid 80, tip GS-90170	GS-E90170RW	6277770	Komada	1 Komada
Pregrada GS-TW90	GS-TW90	6277095	m	2 m
Čelični poklopac za vanjski kut	GS-OTARW	6279870	Komada	1 Komada
Čelični poklopac za ravni kut	GS-OTFRW	6279860	Komada	1 Komada
Kopča kanala KL80A	KL80A	6288640	Komada	20 Komada
Stezaljka za zaštitni vodič	8AWR	6288704	Komada	10 Komada
Priključnica s kutijom i okvirom, AR45, 2-struka	SDE-RW D0RW2	6119407	Komada	1 Komada
