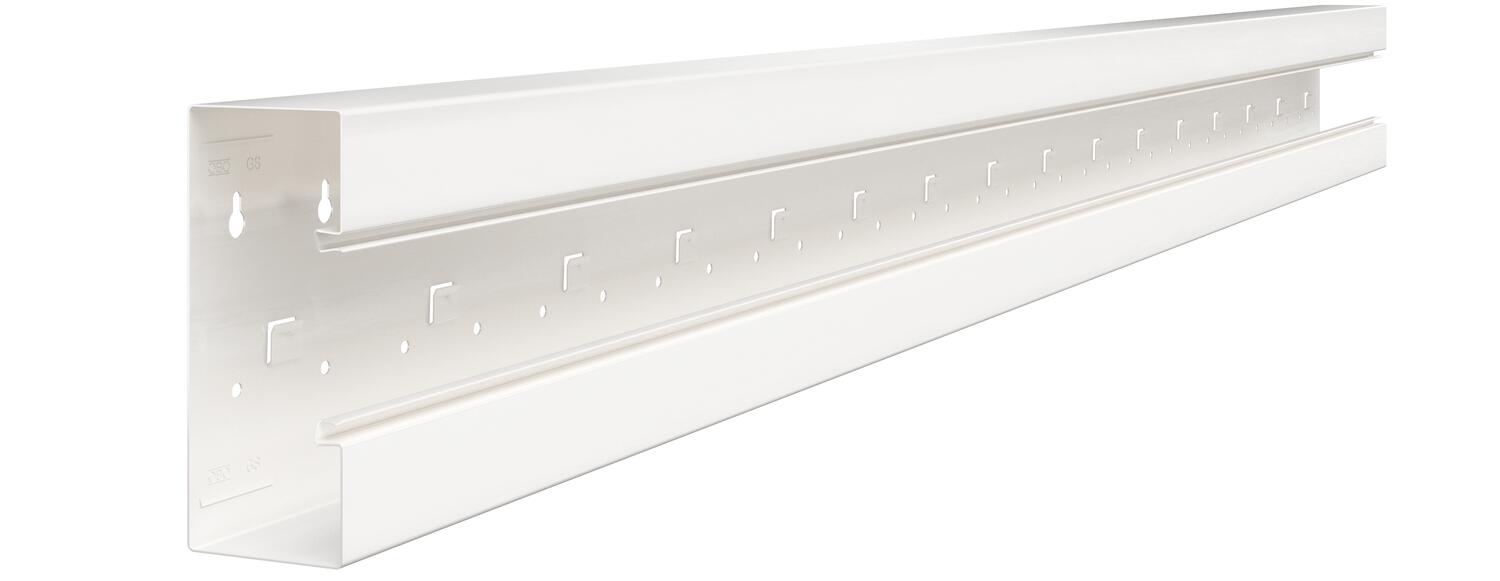

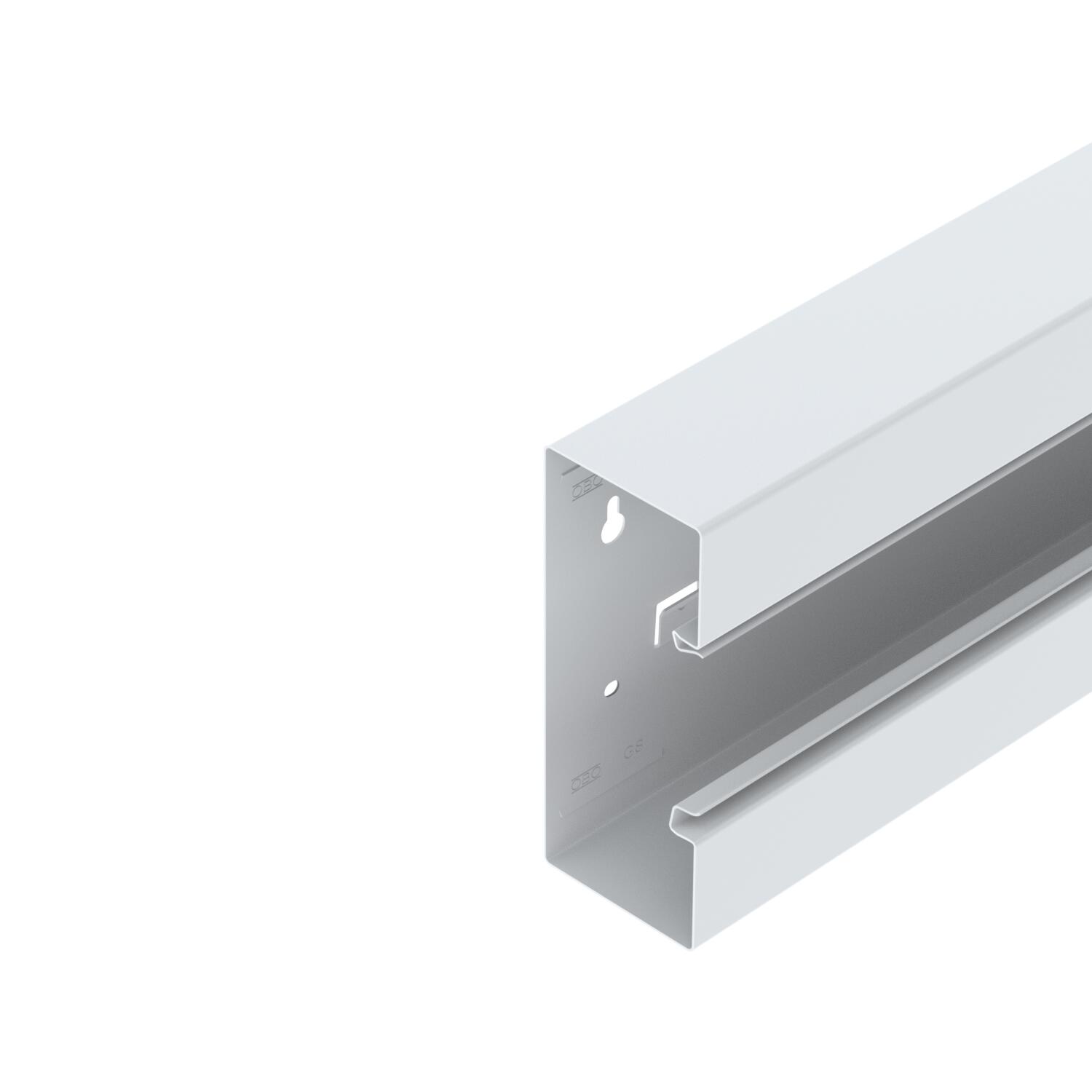

Parapetni kanal Rapid 80, širina kanala 170, visina kanala 70, simetrični

Brt. art. 6277600 | EAN 4012195662174

6277600 / GS-S70170RW
2000 mm
Opis proizvoda
Opis proizvoda
GS parapetni kanal za montažu na zid ili na zidne konzole. GS parapetni kanal na sebi ima utične spojnice za prihvat čelične pregrade. Izjednačenje potencijala između osnova kanala izvodi se spojnicom. Izjednačenje potencijala između poklopca i osnove osigurano je patentiranim poklopcem kanala. Otvor sustava iznosi 76,5 mm. Poklopac se mora naručiti posebno.


Osnove kanala dužine 3000 mm kao i druge RAL boje dostupne na upit. Vidljive površine lakiranih parapetnih kanala zaštićene su folijom.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Njemačka
  • Communautés Européennes, EG izjava o suglasnosti sukladno EG-smjernicama
  • UKCA declaration of conformity
Tehnički podaci

Tehnički podaci

Antibakterijski tretman ne
bez halogena da
Boja bijela; RAL 9010
Broj dodatnih pregrada 1
Broj poklopaca 1
CO2 otisak (GWP) od kolijevke do vrata 0,2356 kg CO₂e / 1 Metar

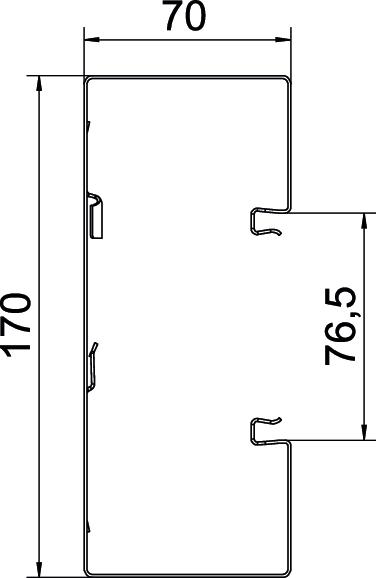

Dimenzija 70x170x2000
Duljina 2000 mm
Izvedba stražnje strane (unutarnja strana) s nosevima
Korisni presjek 10010 mm²
Materijal Čelik
Montažna perforacija u podu da
Perforacijom za pričvršćivanje s rupicama za pričvršćivanje
Pravokutni oblik da
S poklopcem ne
simetričan da
Širina 170 mm
Širina poklopca 76,5 mm
Spojnica kanala ne
Stezaljka za kabele ne
Stupanj zaštite IP30
Stupanj zaštite IK-kod IK10
Temperaturno područje korištenja, maks. 60 °C
Temperaturno područje korištenja, min. -25 °C
Visina 70 mm
Vrsta montaže poklopca S unutarnje strane
Zaštitna folija da
Svi tipovi

Svi tipovi

Tip Duljina Brt. art. Količina Min. pak.
GS-S70170RW 2000 mm 6277600
2 m
Pribor

Dodatni pribor sustava

Proizvodi Tip Brt. art. Količina Min. pak.
Spojnica GS-KUP70 Spojnica GS-KUP70 GS-KUP70 6277290
1 JM
Ugradna kutija, 71GD6, 1-struka Ugradna kutija, 71GD6, 1-struka 71GD6 6288610
5 Komada
Ugradna kutija, 71GD7-2, 2-struka Ugradna kutija, 71GD7-2, 2-struka 71GD7-2 6288608
2 Komada
Stezaljka za rasterećenje 7ZE Stezaljka za rasterećenje 7ZE 7ZE 6288790
50 Komada
Poklopac kanala od čelika Poklopac kanala od čelika GS-OTRW 6279850
2 m

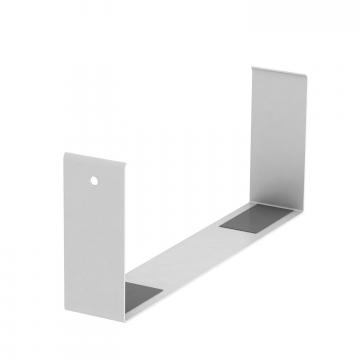

Poklopac spojeva, visina kanala 70 mm Poklopac spojeva, visina kanala 70 mm G-SVS70170RW 6279768
1 Komada

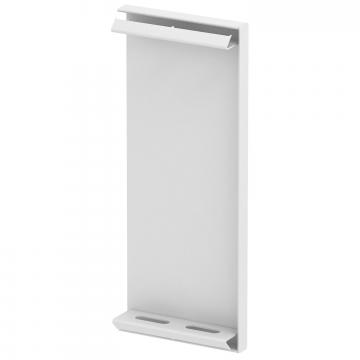

Završetak, za parapetni kanal Rapid 80, tip GS-70170 Završetak, za parapetni kanal Rapid 80, tip GS-70170 GS-E70170RW 6277670
1 Komada
Pregrada GS-TW70 Pregrada GS-TW70 GS-TW70 6277090
2 m

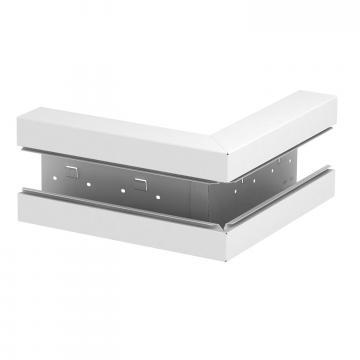

Vanjski kut, simetričan, za parapetni kanal Rapid 80, tip GS-S70170 Vanjski kut, simetričan, za parapetni kanal Rapid 80, tip GS-S70170 GS-SA70170RW 6277610
1 Komada
Čelični poklopac za vanjski kut Čelični poklopac za vanjski kut GS-OTARW 6279870
1 Komada

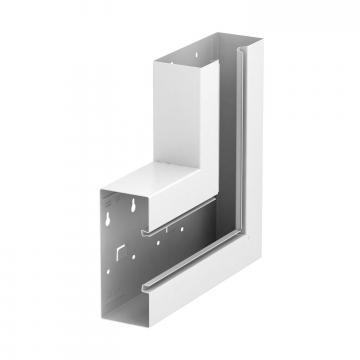

Ravni kut, simetričan, za parapetni kanal Rapid 80, tip GS-S70170 Ravni kut, simetričan, za parapetni kanal Rapid 80, tip GS-S70170 GS-SFS70170RW 6277620
1 Komada
Čelični poklopac za ravni kut Čelični poklopac za ravni kut GS-OTFRW 6279860
1 Komada
Unutarnji kut, simetričan, za parapetni kanal Rapid 80, tip GS-S70170 Unutarnji kut, simetričan, za parapetni kanal Rapid 80, tip GS-S70170 GS-SI70170RW 6277640
1 Komada
T-element, simetričan, za parapetni kanal Rapid 80, tip GS-S70170 T-element, simetričan, za parapetni kanal Rapid 80, tip GS-S70170 GS-ST70170RW 6277660
1 Komada
Kopča kanala KL80A Kopča kanala KL80A KL80A 6288640
20 Komada
Stezaljka za zaštitni vodič Stezaljka za zaštitni vodič 8AWR 6288704
10 Komada
Priključnica s kutijom i okvirom, AR45, 2-struka Priključnica s kutijom i okvirom, AR45, 2-struka SDE-RW D0RW2 6119407
1 Komada
Preuzimanja

Preuzmi

Preuzmi

Preuzmi

Za ovaj proizvod nisu dostupni tekstovi za troškovnike
