Okrugli vodič od aluminija 10 | 20 | 95 | 78 | Aluminij

Okrugli vodič od aluminija

Brt. art. 5021308 | EAN 4012195381976

Brt. art. / Tip

Promjer

Uobičajeni prsten (cca kg)	20

Uobičajeni prsten (cca m)

Presjek

Materijal	Aluminij

Opis proizvoda

Opis proizvoda

• Primjenjiv kao odvod prema HRN EN 62561-2 (VDE 0185-561-2)
• Sukladno normi VDE 0185-305 (IEC 62305)
• RD 8/ALU: polutvrd (E-AlMgSi0.5 odgovara DIN 48801)
• RD 8/ALU-T: mekani (E-AlMgSi0.5 sukladno DIN 48801)
• RD 10/ALU: čisti aluminij (E-Al odgovara DIN 48801)
• AL i ALMgSi ne smiju se polagati u neposrednoj blizini žbuke ili betona ni u zemlji

Tehnički podaci

Tehnički podaci

Broj žica	1

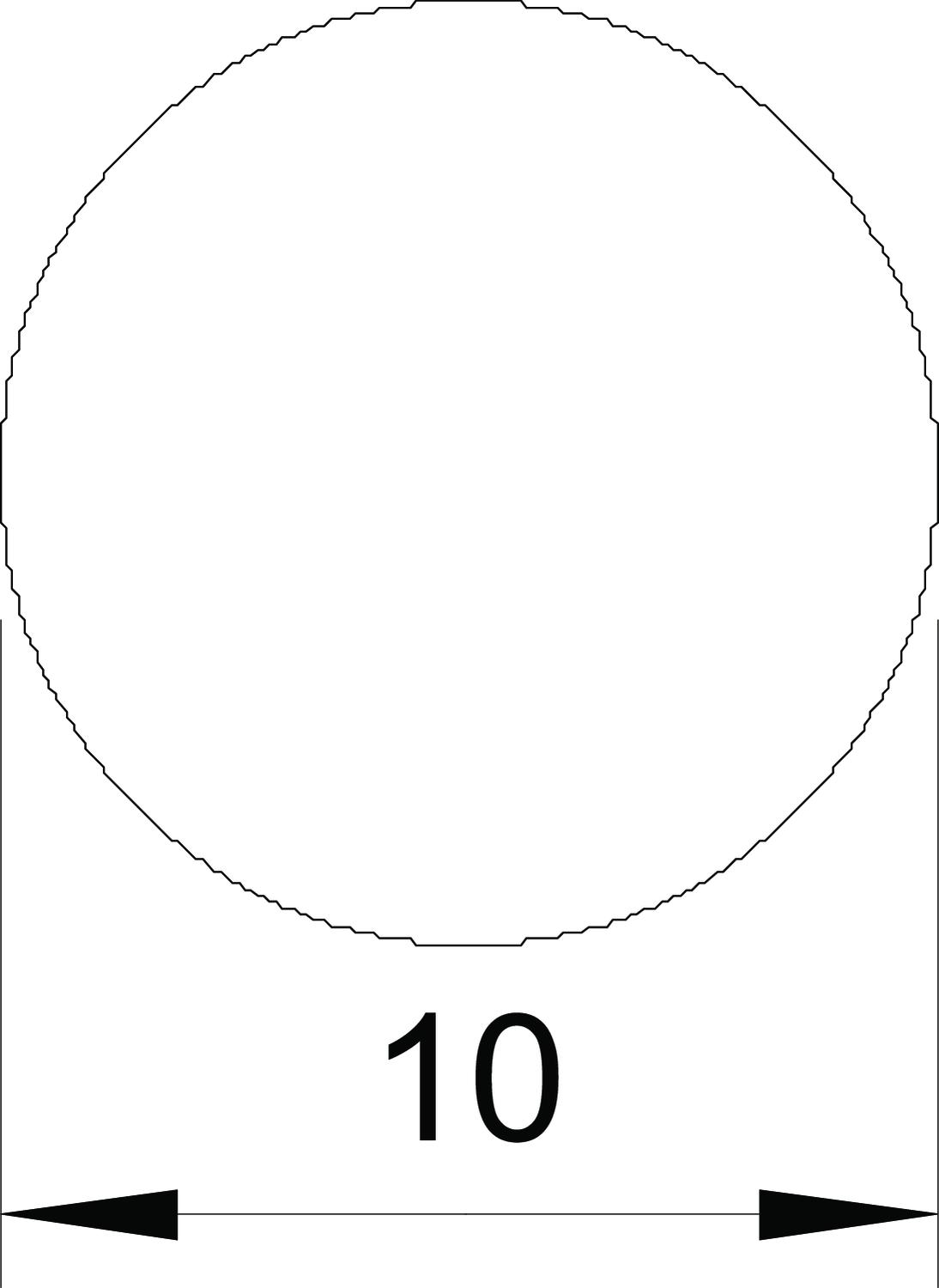

Dimenzija	10mm
Izolirana izvedba otporna na visoke napone	ne
Length tolerance ±	5 %
Materijal	Aluminij
Mjera D	10 mm

Plašt materijala	bez
Presjek	78 mm²
Promjer	10 mm
Svojstva materijala	ostalo
Uobičajeni prsten (cca kg)	20
Uobičajeni prsten (cca m)	95

Svi tipovi

Svi tipovi

Tip	Promjer	Uobičajeni prsten (cca kg)	Uobičajeni prsten (cca m)	Presjek	Materijal	Brt. art.	Količina	Min. pak.
RD 8-ALU	8 mm	20	150	50 mm²	Aluminij	5021286	m	150 m
RD 8-ALU-T	8 mm	20	150	50 mm²	Aluminij	5021294	m	150 m
RD 10-ALU	10 mm	20	95	78 mm²	Aluminij	5021308	m	95 m

Pribor

Pribor za montažu

Proizvodi	Tip	Brt. art.	Količina	Min. pak.
Držač vodiča za Rd 8 mm, provrt Ø 5 mm	177 20 VA M6	5207339	Komada	20 Komada
Držač vodiča Rd 8-10 mm	177 30 M8	5207460	Komada	20 Komada
Nosač krovnih instalacija 165 MBG... za ravne krovove, crne boje, s betonom	165 MBG-8-10	5218700	Komada	12 Komada
Spojnica Rd 8-10 mm s potisnim elementom	5001 N-VA	5304176	Komada	10 Komada
Vario brza spojnica	249 8-10 ALU	5311519	Komada	30 Komada
Žlijebna stezaljka RK-FIX	RK-FIX VA	5316459	Komada	10 Komada
Stezaljka za zaobljene limene pokrove, Kalzip, pričvršćivanje na klik	RSF 177 20 VA M8	5317512	Komada	50 Komada
Priključni element s dvostrukom stezaljkom	287 DCT	5320707	Komada	10 Komada
