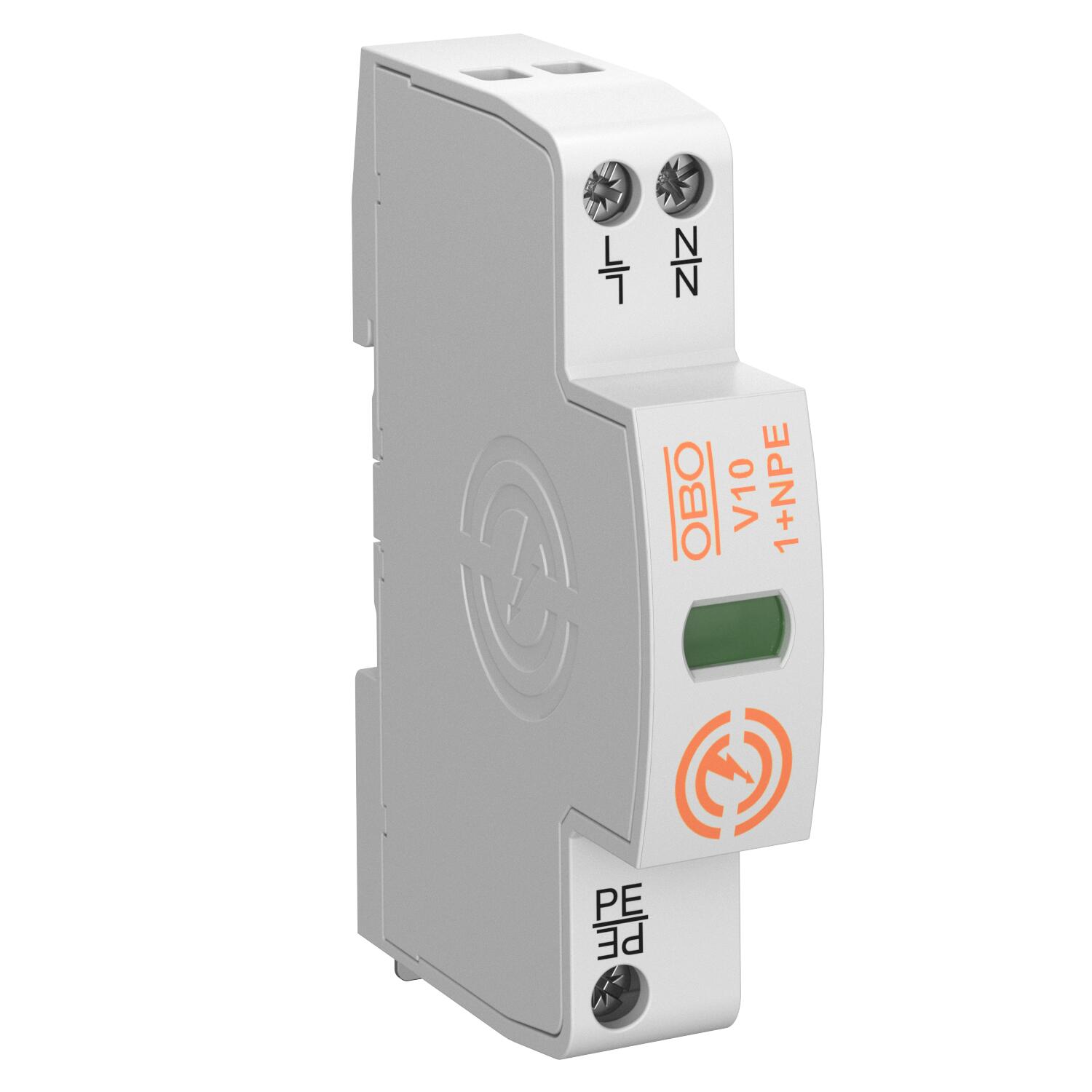

Odvodnik prenapona V10 Compact
Brt. art. 5093395 | EAN 4012197444396
- Opis proizvoda
-
Opis proizvodaZaštita od prenapona kompaktne izvedbe tip 2+3
• Za izjednačenje potencijala zaštite od prenapona sukladno VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvodnje do 20 kA (8/20) ukupno
• Visokoučinkovita varistor tehnologija
• Uklj. termički i dinamički osigurač i optički prikaz funkcije
Primjena: poddistribucija, etažna distribucija, zaštita uređaja
-
- Tehnički podaci
-
Tehnički podaci
Broj polova 1+N/PE Broj polova 2 CO2 otisak (GWP) od kolijevke do vrata 1,7031 kg CO2e / 1 Komad Daljinska signalizacija ne Dimenzija 255V Integrirani predosigurač ne Ispitni razred tipa 1 ne Ispitni razred tipa 2 da Ispitni razred tipa 3 da Izvedba testirana na eksplozije ne LPZ 1→3 Maks. presjek fleksibilnog vodiča (finožični) 8 AWG Maks. presjek fleksibilnog vodiča (finožični) 10 mm² Maks. presjek krutog vodiča (jedno-/višežični) 8 AWG Maks. presjek krutog vodiča (jedno-/višežični) 10 mm² Maks. vlažnost zraka 95 % Maksimalna odvodna struja (8/20 μs) 20 kA Maksimalni predosigurač 63 A gG Maksimalni predosigurač 63 A Min. presjek fleksibilnog vodiča (finožični) 13 AWG Min. presjek fleksibilnog vodiča (finožični) 2,5 mm² Min. presjek krutog vodiča (jedno-/višežični) 13 AWG Min. presjek krutog vodiča (jedno-/višežični) 2,5 mm² Min. temperatura za obradu -40 °C Min. vlažnost zraka 5 % Način montaže Montažni profil 35 mm Najviši trajni napon AC 255 V Nazivna odvodna struja (8/20 µs) [L-N] 10 kA Nazivna odvodna struja (8/20 µs) [N-PE] 10 kA Nazivna odvodna struja (8/20 μs) [ukupno] 20 kA Nazivni napon AC (50 / 60 Hz) 230 V Oblik mreže svi Prigušenje slijedne struje (eff) [N-PE] 0,1 kA Prikladno za vanjsku primjenu ne Razina zaštite [L-N] ≤1,1 Signalizacija na uređaju optički SPD sukladno IEC 61643-1 class II+III Stupanj zaštite IP20 Sustav uzemljenja TN da Sustav uzemljenja TN-C-S da Sustav uzemljenja TN-S da Sustav uzemljenja TT da Temperatura za obradu, maks. 70 °C Temperaturno područje korištenja, maks. 70 °C Temperaturno područje korištenja, min. -40 °C U skladu s EN 61643-11 tip 2+3 Vrijeme odziva <25 ns Zaokretni moment 2 Nm - Svi tipovi
- Preuzimanja
-
Podatkovni list V10-1+NPE / 5093395 , 0.23MB , pdfEU izjava o sukladnosti V10-1+NPE / 5093395 , 0.13MB , pdfREACH Izjava o sukladnosti V10-1+NPE / 5093395 , 0.13MB , pdfRoHS Izjava o sukladnosti V10-1+NPE / 5093395 , 0.13MB , pdfPomoć pri odabiru Pomoć pri odabiru zaštite od prenapona , 2.00MB , pdfUpute za montažu Überspannungsableiter V10-1+NPE , 1.64MB , pdf
