Obujmica tip 2056, W-kopča 1-struka, s plastičnom pričvrsnom pločicom FT 64 | 70 | 5

Obujmica tip 2056, W-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1187762 | EAN 4012196854615

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

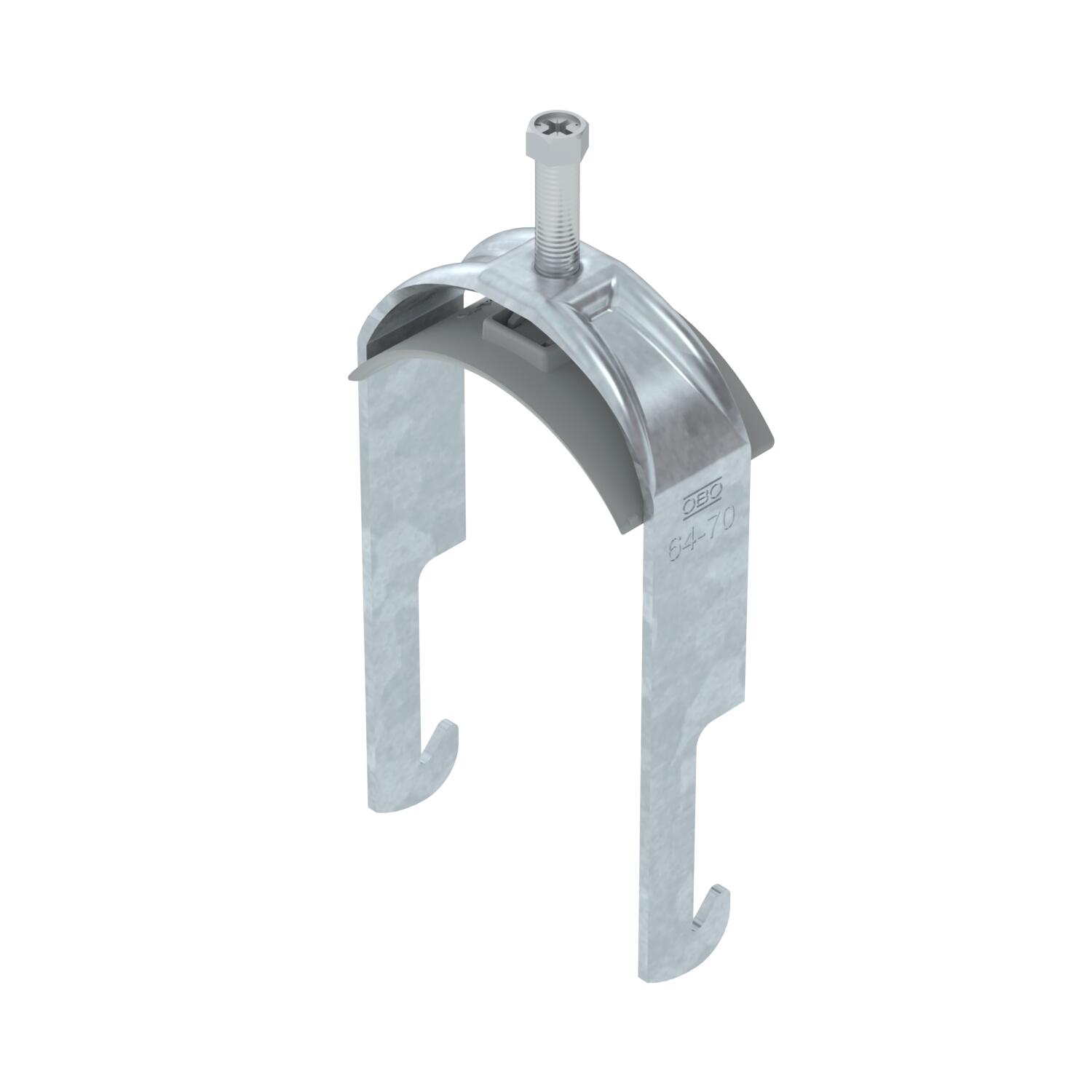

Obujmica s W-kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na kutni profil do < 40 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,6375 kg CO₂e / 1 Komad
Debljina lima	2,5 mm
Dimenzija	64-70mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika

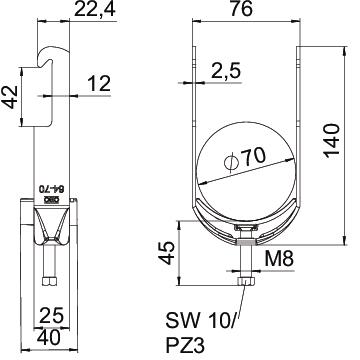

Mjera A	25 mm
Mjera B	76 mm
Mjera C	40 mm

Mjera G (mm)	M8
Mjera H	140 mm
Mjera L	45 mm
Mjera t	2,5 mm
Način montaže	kutni profil
Navoj	M8
Područje zatezanja D maks.	70 mm
Područje zatezanja D min.	64 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	76 mm
Širina utora	10 mm
Visina	140 mm
za maks. promjere cijevi	70 mm
za min. promjere cijevi	64 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-W1-K-12 FT	8 mm	12 mm	3 Nm	1187702	Komada	100 Komada
BS-W1-K-16 FT	12 mm	16 mm	3 Nm	1187708	Komada	100 Komada
BS-W1-K-22 FT	16 mm	22 mm	3 Nm	1187714	Komada	100 Komada
BS-W1-K-28 FT	22 mm	28 mm	3 Nm	1187720	Komada	100 Komada
BS-W1-K-34 FT	28 mm	34 mm	3 Nm	1187726	Komada	100 Komada
BS-W1-K-40 FT	34 mm	40 mm	3 Nm	1187732	Komada	100 Komada
BS-W1-K-46 FT	40 mm	46 mm	5 Nm	1187738	Komada	100 Komada
BS-W1-K-52 FT	46 mm	52 mm	5 Nm	1187744	Komada	100 Komada
BS-W1-K-58 FT	52 mm	58 mm	5 Nm	1187750	Komada	50 Komada
BS-W1-K-64 FT	58 mm	64 mm	5 Nm	1187756	Komada	50 Komada
BS-W1-K-70 FT	64 mm	70 mm	5 Nm	1187762	Komada	50 Komada
