Obujmica tip 2056, W-kopča 1-struka, s plastičnom pričvrsnom pločicom, AI 12 | 16 | 3

Obujmica tip 2056, W-kopča 1-struka, s plastičnom pričvrsnom pločicom, AI

Brt. art. 1187908 | EAN 4012196855032

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

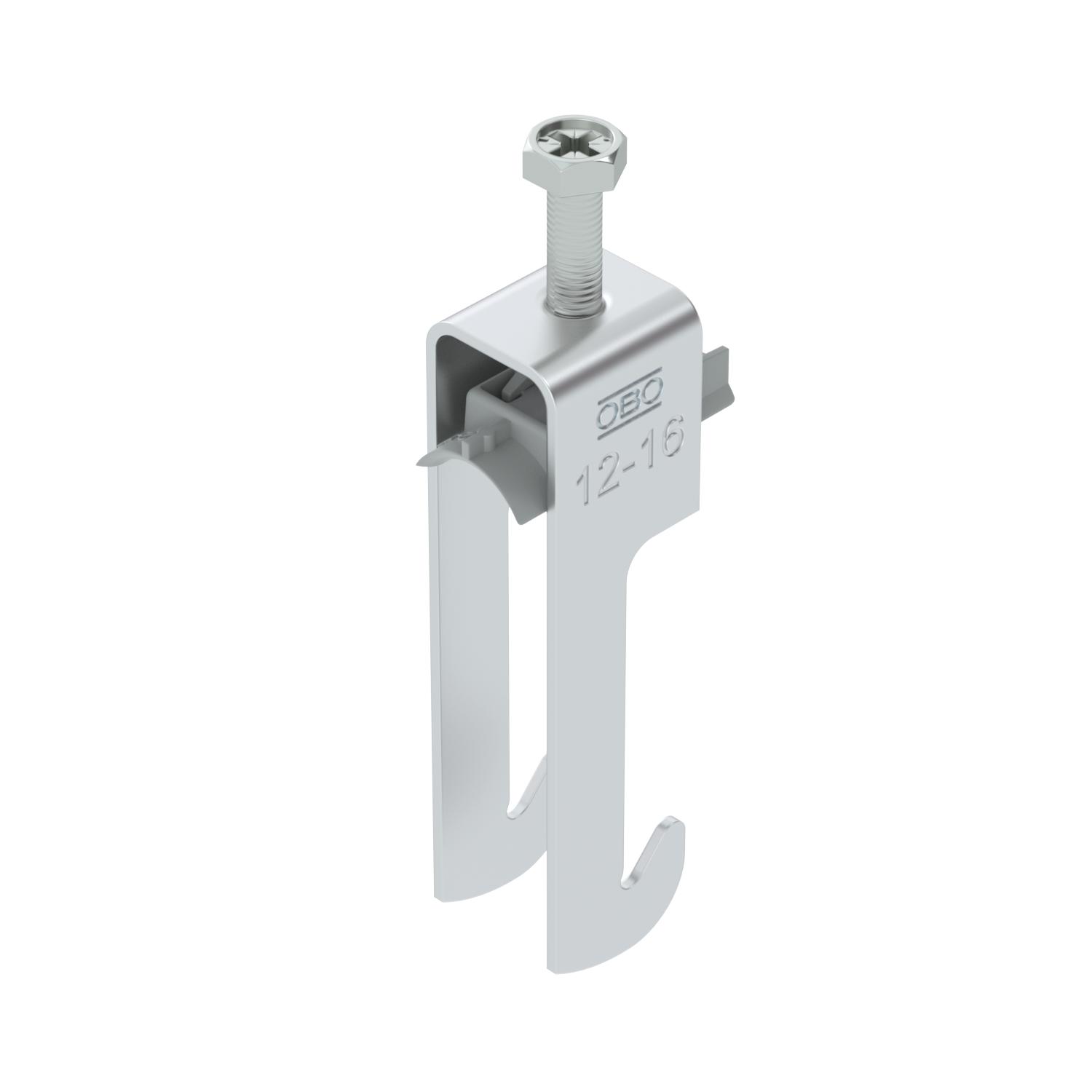

Obujmica s W-kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na kutni profil do < 40 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina lima	1,5 mm
Dimenzija	12-16mm
Dodatak materijala	Aluminij
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	3 Nm
Materijal	Aluminij
Materijal kade	Plastika

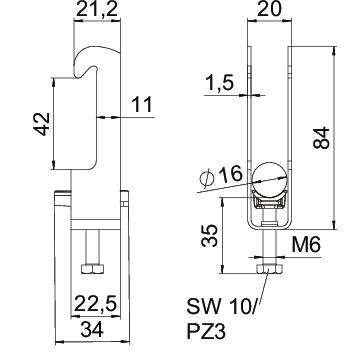

Mjera A	22,5 mm
Mjera B	20 mm
Mjera C	34 mm

Mjera G (mm)	M6
Mjera H	84 mm
Mjera L	35 mm
Mjera t	1,5 mm
Način montaže	kutni profil
Navoj	M6
Područje zatezanja D maks.	16 mm
Područje zatezanja D min.	12 mm
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	20 mm
Širina utora	10 mm
Visina	84 mm
za maks. promjere cijevi	16 mm
za min. promjere cijevi	12 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-W1-K-12 ALU	8 mm	12 mm	3 Nm	1187902	Komada	100 Komada
BS-W1-K-16 ALU	12 mm	16 mm	3 Nm	1187908	Komada	100 Komada
BS-W1-K-22 ALU	16 mm	22 mm	2 Nm	1187914	Komada	50 Komada
BS-W1-K-28 ALU	22 mm	28 mm	2 Nm	1187920	Komada	50 Komada
BS-W1-K-34 ALU	28 mm	34 mm	2 Nm	1187926	Komada	50 Komada
BS-W1-K-40 ALU	34 mm	40 mm	2 Nm	1187932	Komada	50 Komada
BS-W1-K-46 ALU	40 mm	46 mm	2 Nm	1187938	Komada	50 Komada
BS-W1-K-52 ALU	46 mm	52 mm	2 Nm	1187944	Komada	50 Komada
BS-W1-K-58 ALU	52 mm	58 mm	2 Nm	1187950	Komada	50 Komada
BS-W1-K-64 ALU	58 mm	64 mm	2 Nm	1187956	Komada	50 Komada
