Obujmica tip 2056, W-kopča 1-struka, s plastičnom pričvrsnom pločicom A2 52 | 58 | 5

Obujmica tip 2056, W-kopča 1-struka, s plastičnom pričvrsnom pločicom A2

Brt. art. 1187850 | EAN 4012196854875

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

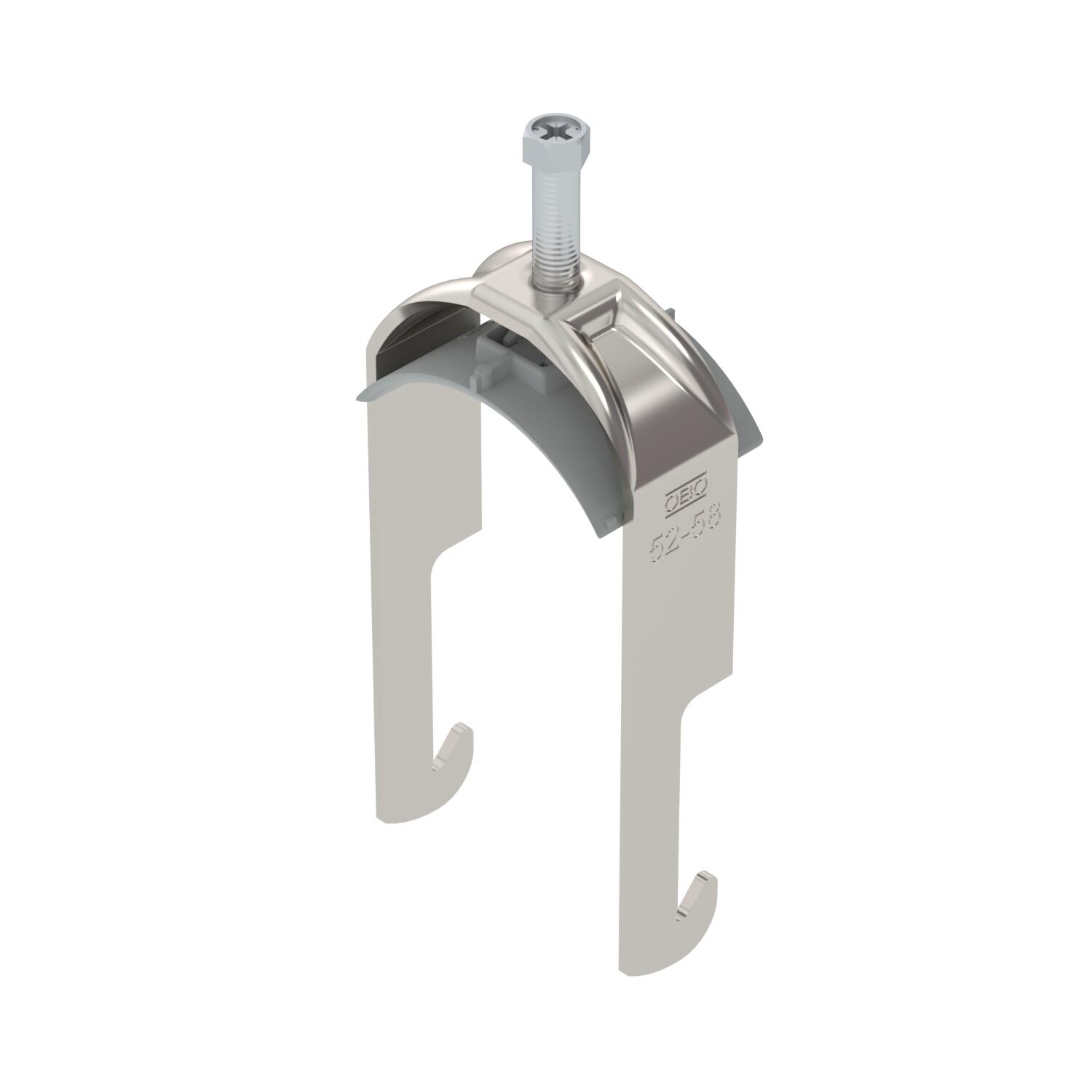

Obujmica s W-kopčom, s plastičnom pričvrsnom pločicom od polipropilena. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na kutni profil do < 40 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	1,09 kg CO₂e / 1 Komad
Debljina lima	2,5 mm
Dimenzija	52-58mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	25 mm
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	Plastika

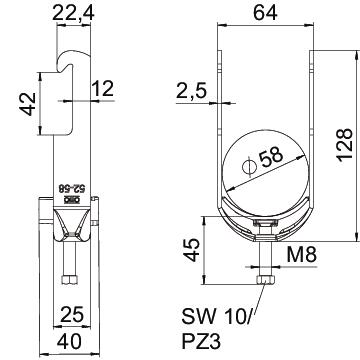

Mjera A	25 mm
Mjera B	64 mm
Mjera C	40 mm

Mjera G (mm)	M8
Mjera H	128 mm
Mjera L	45 mm
Mjera t	2,5 mm
Način montaže	kutni profil
Navoj	M8
Područje zatezanja D maks.	58 mm
Područje zatezanja D min.	52 mm
Površina	površina naknadno obrađena
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	64 mm
Širina utora	10 mm
Visina	128 mm
za maks. promjere cijevi	58 mm
za min. promjere cijevi	52 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-W1-K-12 A2	8 mm	12 mm	3 Nm	1187802	Komada	100 Komada
BS-W1-K-16 A2	12 mm	16 mm	3 Nm	1187808	Komada	100 Komada
BS-W1-K-22 A2	16 mm	22 mm	3 Nm	1187814	Komada	50 Komada
BS-W1-K-28 A2	22 mm	28 mm	3 Nm	1187820	Komada	50 Komada
BS-W1-K-34 A2	28 mm	34 mm	3 Nm	1187826	Komada	50 Komada
BS-W1-K-40 A2	34 mm	40 mm	3 Nm	1187832	Komada	25 Komada
BS-W1-K-46 A2	40 mm	46 mm	5 Nm	1187838	Komada	25 Komada
BS-W1-K-52 A2	46 mm	52 mm	5 Nm	1187844	Komada	25 Komada
BS-W1-K-58 A2	52 mm	58 mm	5 Nm	1187850	Komada	25 Komada
BS-W1-K-64 A2	58 mm	64 mm	5 Nm	1187856	Komada	50 Komada
