Obujmica tip 2056, W-kopča 1-struka s metalnom pričvrsnom pločicom, A2 34 | 40 | 3

Obujmica tip 2056, W-kopča 1-struka s metalnom pričvrsnom pločicom, A2

Brt. art. 1188032 | EAN 4012196855810

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

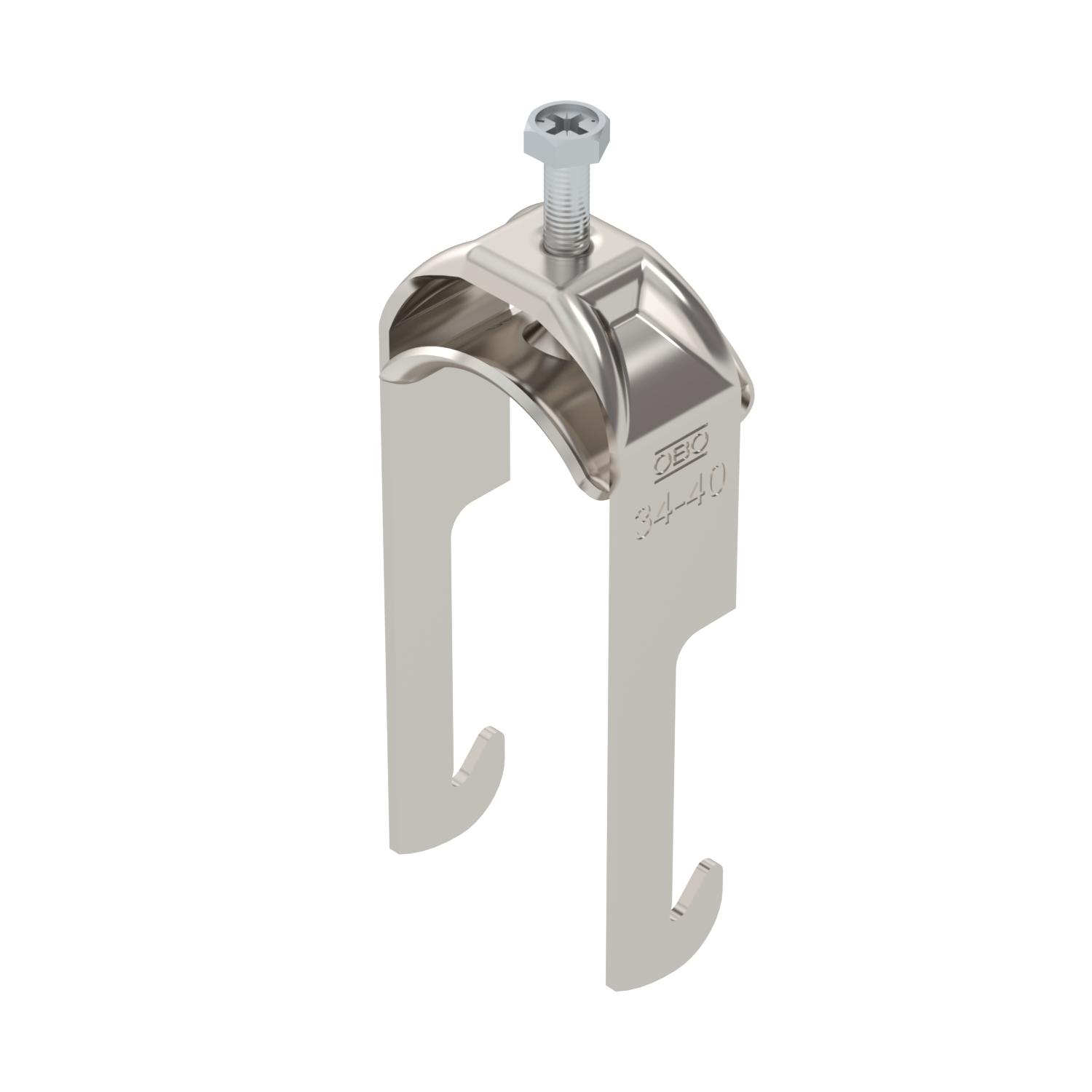

Obujmica s W-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na kutni profil do < 40 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,6687 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	34-40mm
Dodatak materijala	nehrđajući čelik
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	33 mm
Kvaliteta materijala kade	Nehrđajući čelik 304 (1.4301)
Maks. Zakretni moment	3 Nm
Materijal	Nehrđajući čelik 1.4301
Materijal kade	nehrđajući čelik

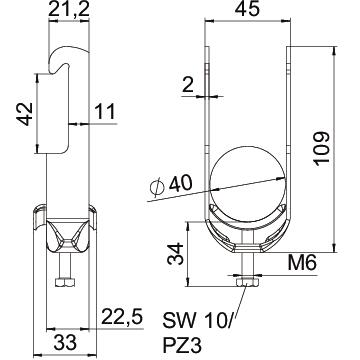

Mjera A	22,5 mm
Mjera B	45 mm
Mjera C	33 mm

Mjera G (mm)	M6
Mjera H	109 mm
Mjera L	34 mm
Mjera t	2 mm
Način montaže	kutni profil
Navoj	M6
Područje zatezanja D maks.	40 mm
Područje zatezanja D min.	34 mm
Površina	površina naknadno obrađena
S metalnom pločicom	da
Sa nasuprotnom pločicom	ne
Širina	45 mm
Širina utora	10 mm
Visina	109 mm
za maks. promjere cijevi	40 mm
za min. promjere cijevi	34 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-W1-M-12 A2	8 mm	12 mm	3 Nm	1188002	Komada	100 Komada
BS-W1-M-16 A2	12 mm	16 mm	3 Nm	1188008	Komada	100 Komada
BS-W1-M-22 A2	16 mm	22 mm	3 Nm	1188014	Komada	100 Komada
BS-W1-M-28 A2	22 mm	28 mm	3 Nm	1188020	Komada	100 Komada
BS-W1-M-34 A2	28 mm	34 mm	3 Nm	1188026	Komada	100 Komada
BS-W1-M-40 A2	34 mm	40 mm	3 Nm	1188032	Komada	100 Komada
BS-W1-M-46 A2	40 mm	46 mm	5 Nm	1188038	Komada	100 Komada
BS-W1-M-52 A2	46 mm	52 mm	5 Nm	1188044	Komada	100 Komada
BS-W1-M-58 A2	52 mm	58 mm	5 Nm	1188050	Komada	50 Komada
BS-W1-M-64 A2	58 mm	64 mm	5 Nm	1188056	Komada	50 Komada
