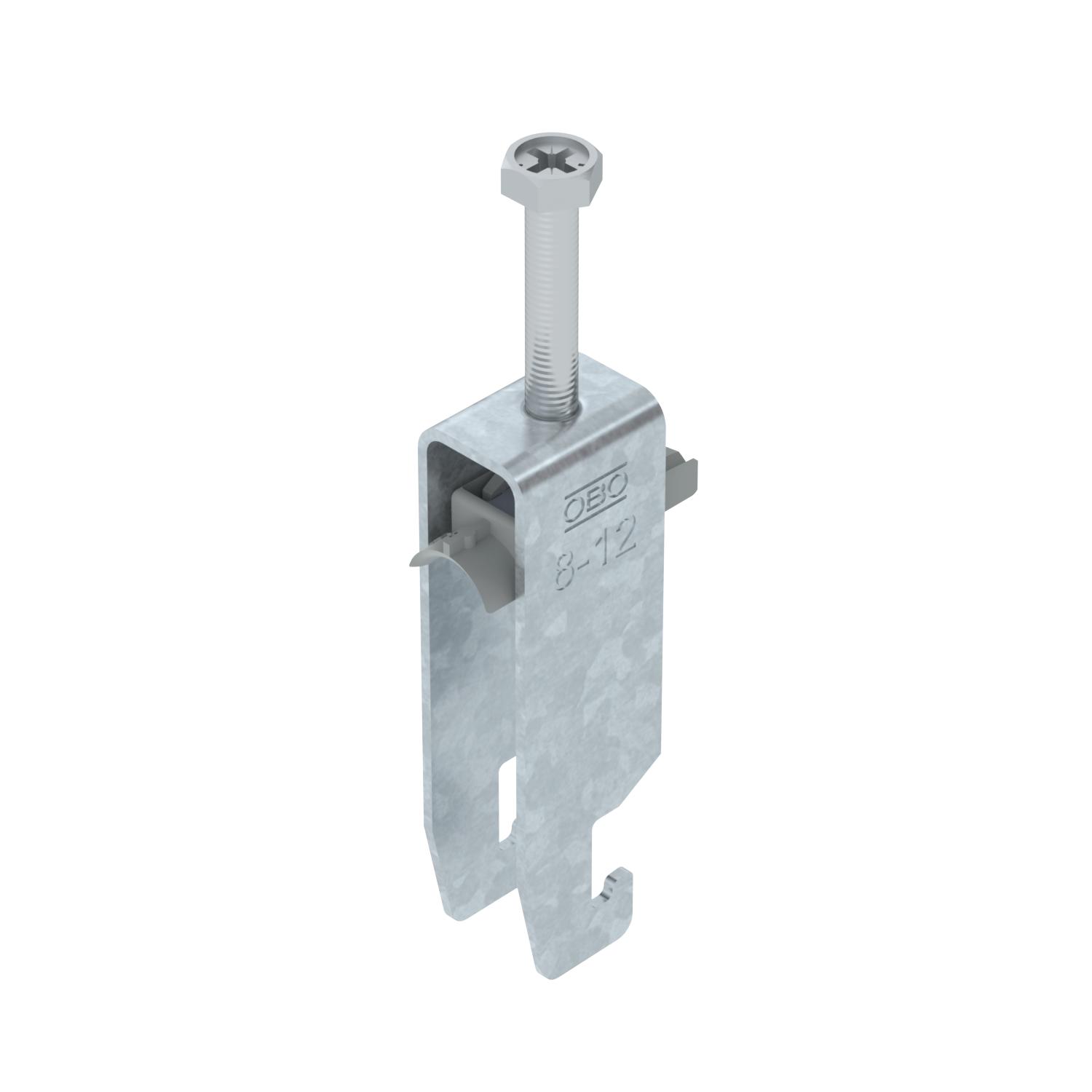

Obujmica tip 2056, U-kopča 3-struka, s plastičnom pričvrsnom pločicom FT
Brt. art. 1186704 | EAN 4012196850778
- Opis proizvoda
-
Opis proizvodaObujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 3 pojedinačna kabela na C montažne profile. Za širinu proreza 18 mm ili 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

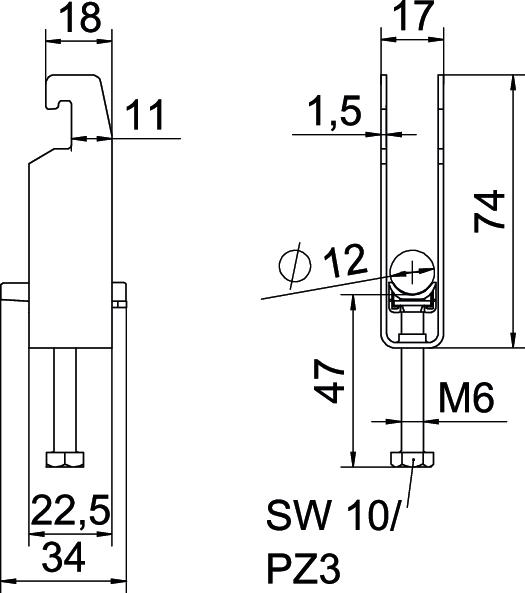

bez halogena da Broj kablova/cijevi 3 CO2 otisak (GWP) od kolijevke do vrata 0,1514 kg CO₂e / 1 Komad Debljina lima 1,5 mm Dimenzija 08-12mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Duljina 22,5 mm Dužina vanjske mjere 34 mm Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Čelik Materijal kade Plastika Mjera A 22,5 mm Mjera B 17 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 74 mm Mjera L 47 mm Mjera t 1,5 mm Način montaže Montažni profil Navoj M6 Područje zatezanja D maks. 12 mm Područje zatezanja D min. 8 mm Površina vruće pocinčano S plastičnom posudom da Sa nasuprotnom pločicom ne Širina 17 mm Širina utora 10 mm Visina 74 mm za maks. promjere cijevi 12 mm za min. promjere cijevi 8 mm za montažni profil sa širinom proreza (s intervalom) maks. 22 mm za montažni profil sa širinom proreza (s intervalom) min. 18 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list BS-U3-K-12 FT / 1186704 , 0.17MB , pdfEU izjava o sukladnosti BS-U3-K-12 FT / 1186704 , 0.13MB , pdfUK Izjava o sukladnosti BS-U3-K-12 FT / 1186704 , 0.09MB , pdfREACH Izjava o sukladnosti BS-U3-K-12 FT / 1186704 , 0.12MB , pdfRoHS Izjava o sukladnosti BS-U3-K-12 FT / 1186704 , 0.12MB , pdfUpute za montažu Clamp clip U foot, plastic , 3.09MB , pdf
