Obujmica tip 2056, U-kopča 3-struka, s plastičnom pričvrsnom pločicom AI
Brt. art. 1186904 | EAN 4012196851799
- Opis proizvoda
-
Opis proizvodaObujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 3 pojedinačna kabela na C montažne profile. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

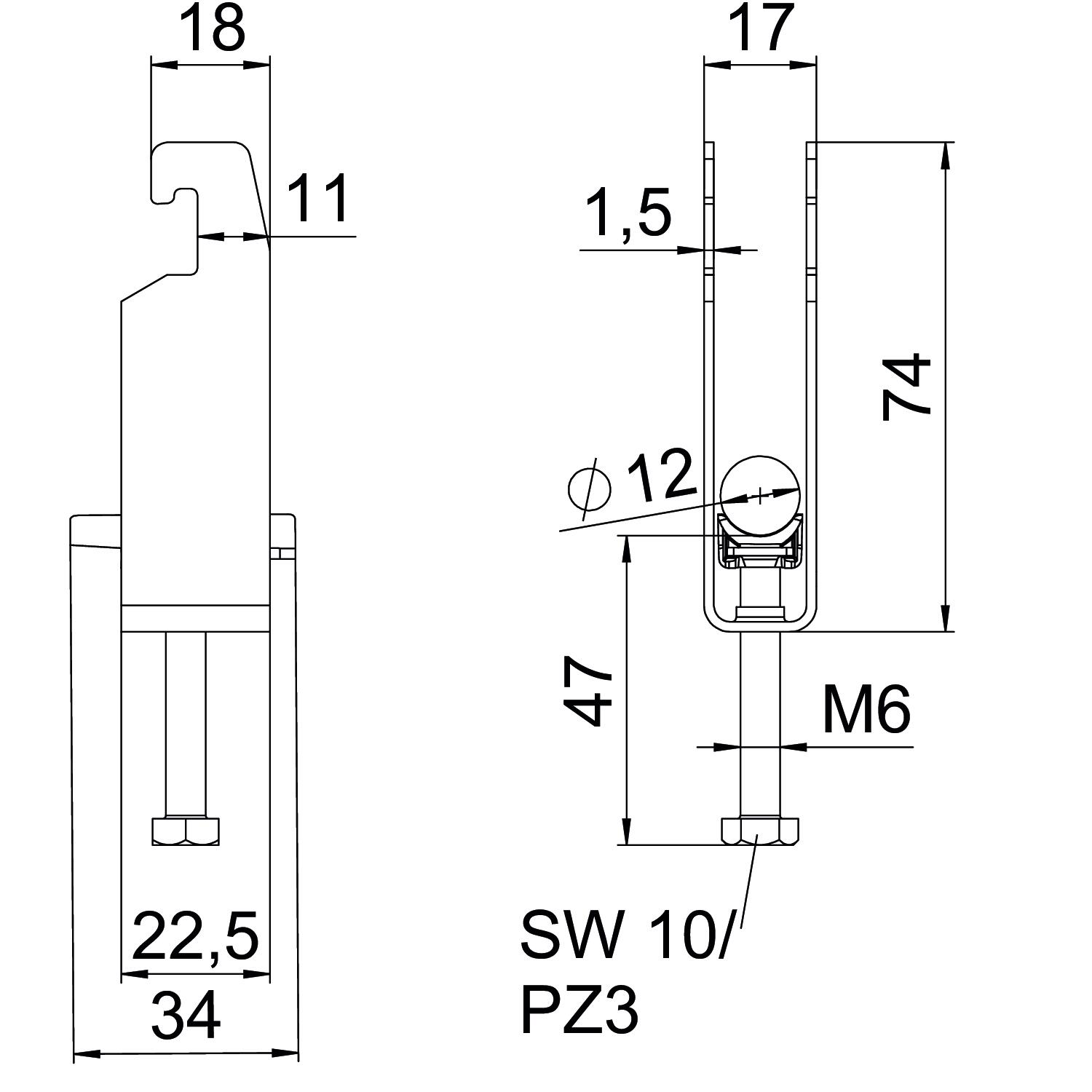

bez halogena da Broj kablova/cijevi 3 Debljina lima 1,5 mm Dimenzija 08-12mm Dodatak materijala Aluminij Dodatak površine neobrađeno Duljina 22,5 mm Dužina vanjske mjere 34 mm Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Aluminij Materijal kade Plastika Mjera A 22,5 mm Mjera B 17 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 74 mm Mjera L 47 mm Mjera t 1,5 mm Način montaže Montažni profil Navoj M6 Područje zatezanja D maks. 12 mm Područje zatezanja D min. 8 mm S metalnom pločicom ne S plastičnom posudom da Sa nasuprotnom pločicom ne Širina 17 mm Širina utora 10 mm Visina 74 mm za maks. promjere cijevi 12 mm za min. promjere cijevi 8 mm za montažni profil sa širinom proreza (s intervalom) maks. 22 mm za montažni profil sa širinom proreza (s intervalom) min. 18 mm - Svi tipovi
- Preuzimanja
-
Podatkovni list BS-U3-K-12 ALU / 1186904 , 0.27MB , pdfEU izjava o sukladnosti BS-U3-K-12 ALU / 1186904 , 0.13MB , pdfUK Izjava o sukladnosti BS-U3-K-12 ALU / 1186904 , 0.09MB , pdfUpute za montažu Clamp clip U foot, plastic , 3.09MB , pdf
