Obujmica tip 2056, U-kopča 3-struka s metalnom pričvrsnom pločicom FT
Brt. art. 1186544 | EAN 4012196850075
- Opis proizvoda
-

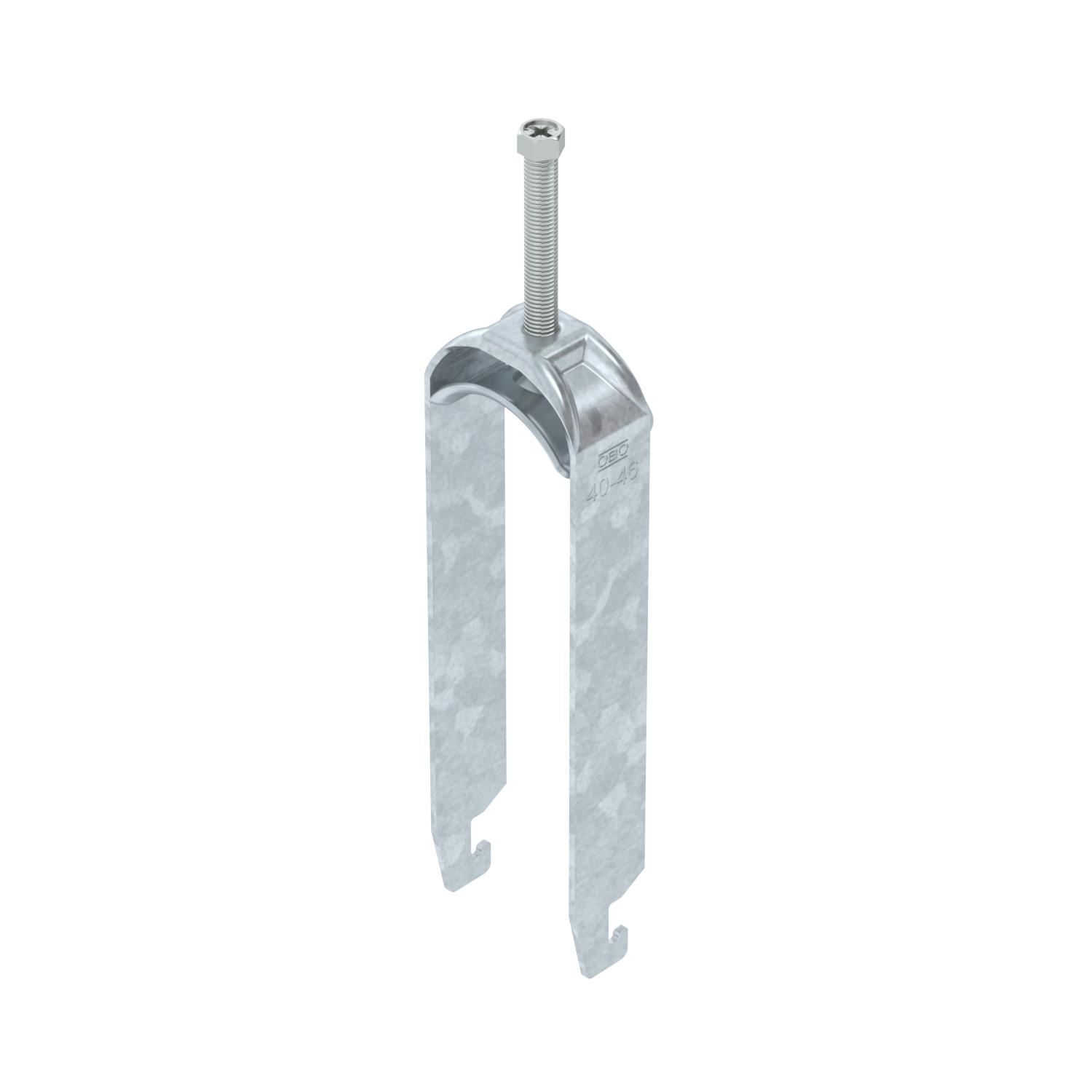

Opis proizvodaObujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 3 pojedinačna kabela na C montažne profile. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

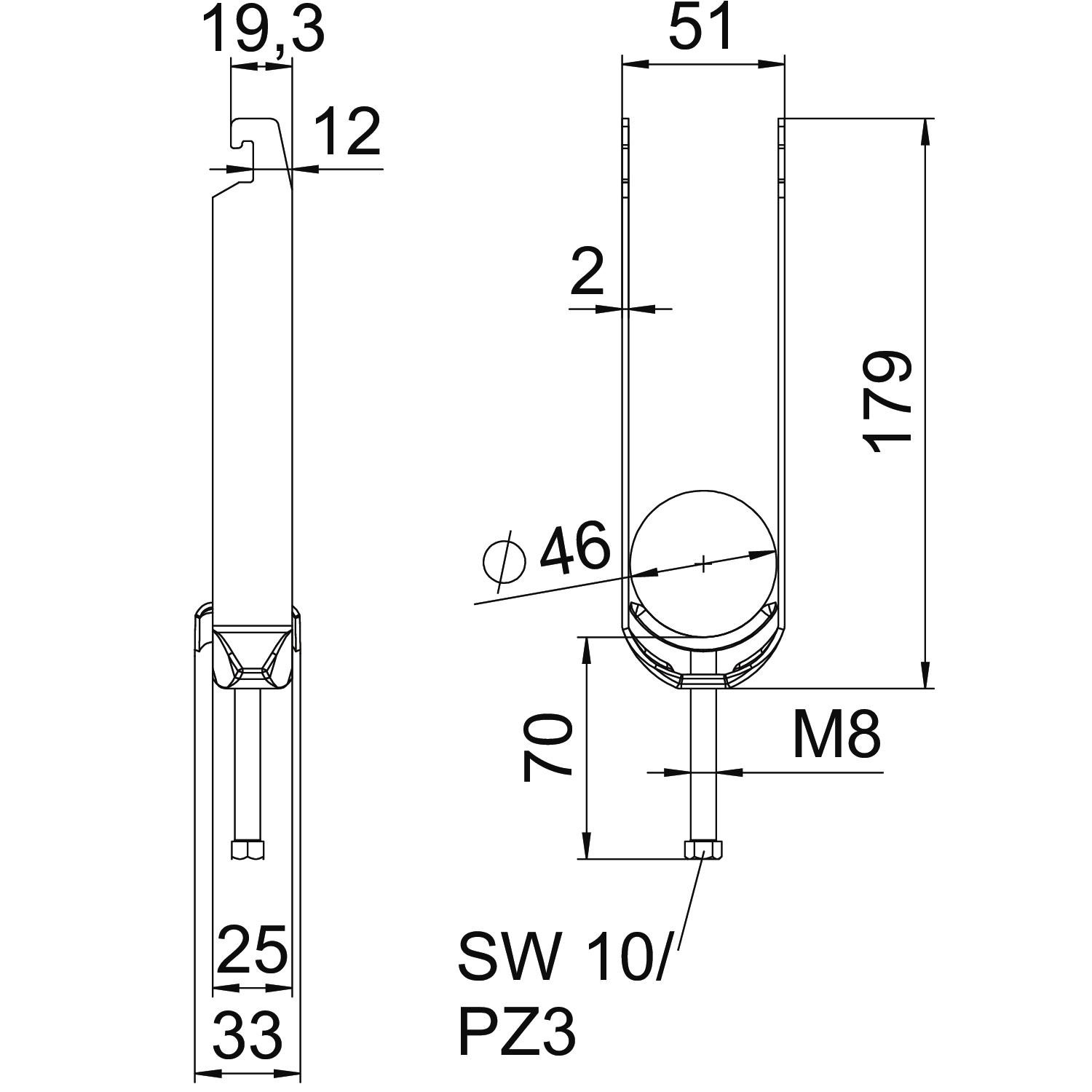

bez halogena da Broj kablova/cijevi 3 CO2 otisak (GWP) od kolijevke do vrata 0,4611 kg CO₂e / 1 Komad Debljina lima 2 mm Dimenzija 40-46mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Duljina 25 mm Dužina vanjske mjere 33 mm Maks. Zakretni moment 5 Nm Materijal Čelik Materijal kade Čelik Mjera A 25 mm Mjera B 51 mm Mjera C 33 mm Mjera G (mm) M8 Mjera H 179 mm Mjera L 70 mm Mjera t 2 mm Način montaže Montažni profil Navoj M8 Očuvanje funkcije da Područje zatezanja D maks. 46 mm Područje zatezanja D min. 40 mm Površina vruće pocinčano S metalnom pločicom da S plastičnom posudom ne Sa nasuprotnom pločicom ne Širina 51 mm Širina utora 10 mm Visina 179 mm za maks. promjere cijevi 46 mm za min. promjere cijevi 40 mm za montažni profil sa širinom proreza (s intervalom) maks. 22 mm za montažni profil sa širinom proreza (s intervalom) min. 18 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Podatkovni list BS-U3-M-46 FT / 1186544 , 0.18MB , pdfEU izjava o sukladnosti BS-U3-M-46 FT / 1186544 , 0.13MB , pdfUK Izjava o sukladnosti BS-U3-M-46 FT / 1186544 , 0.09MB , pdfUpute za montažu Clamp clip U foot, metal , 2.86MB , pdf
