Obujmica tip 2056, U-kopča 2-struka s metalnom pričvrsnom pločicom FT 46 | 52 | 5

Obujmica tip 2056, U-kopča 2-struka s metalnom pričvrsnom pločicom FT

Brt. art. 1186550 | EAN 4012196850112

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

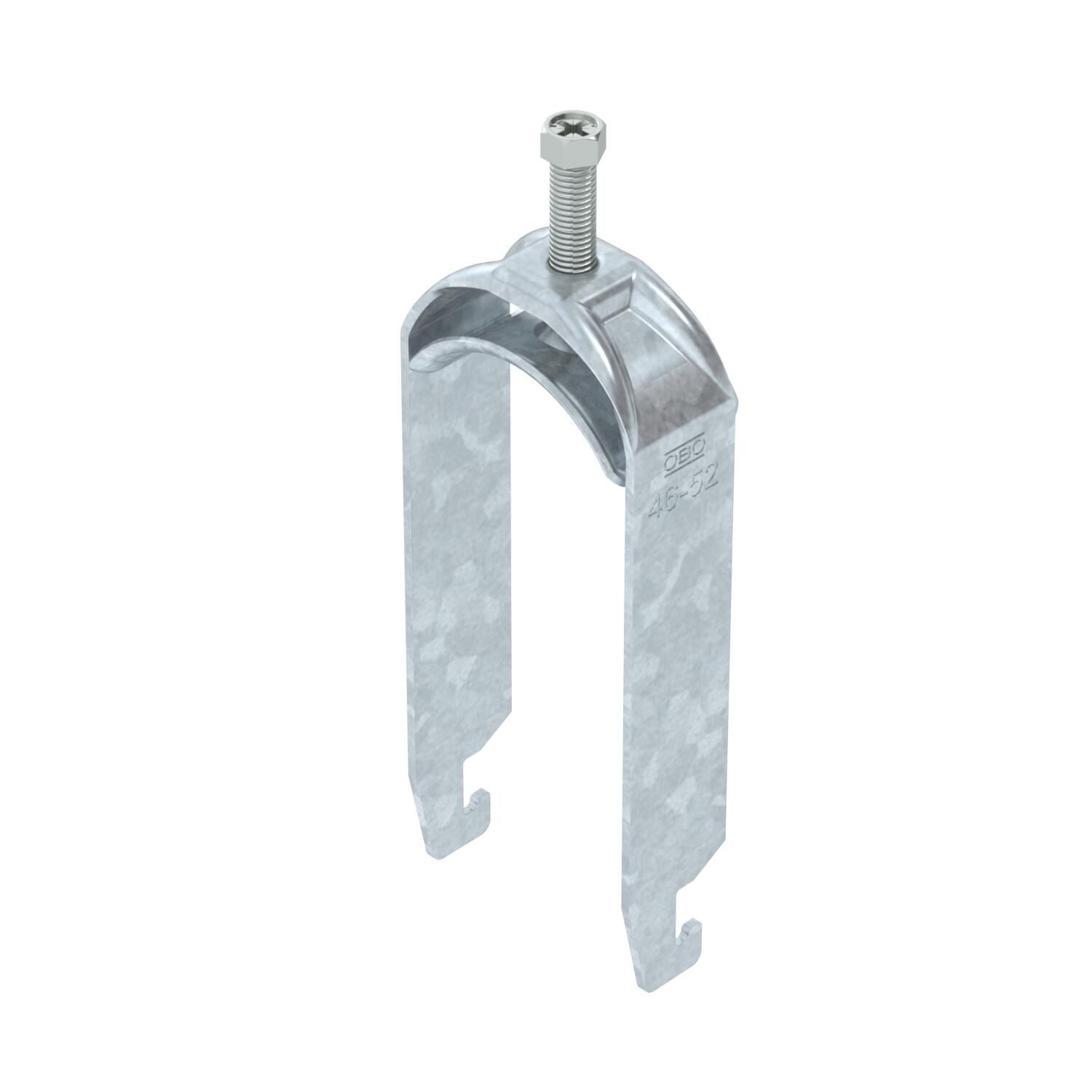

Obujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	2
CO2 otisak (GWP) od kolijevke do vrata	0,3514 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	46-52mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	25 mm
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Čelik

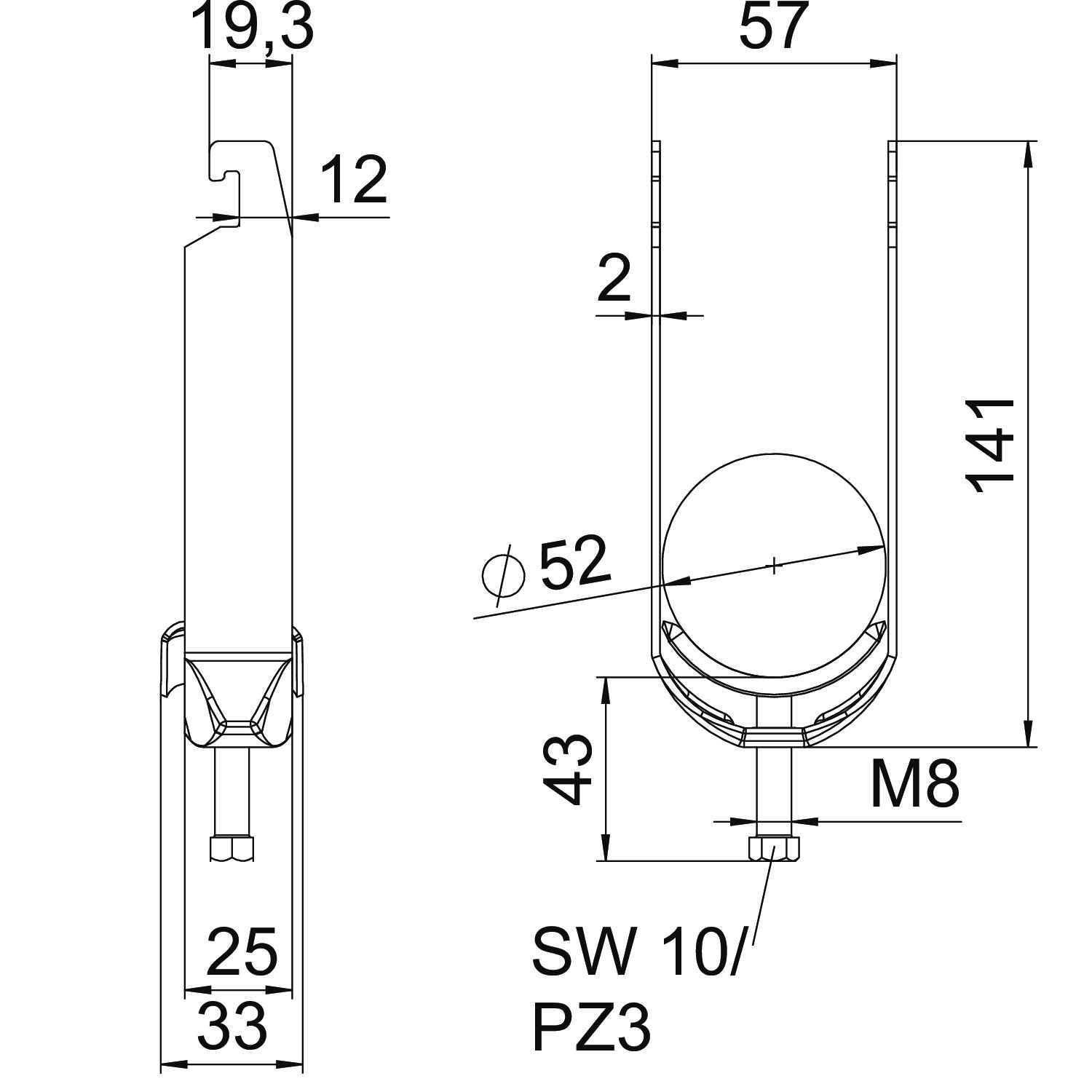

Mjera A	25 mm
Mjera B	57 mm
Mjera C	33 mm
Mjera G (mm)	M8
Mjera H	141 mm
Mjera L	43 mm

Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M8
Očuvanje funkcije	da
Područje zatezanja D maks.	52 mm
Područje zatezanja D min.	46 mm
Površina	vruće pocinčano
S metalnom pločicom	da
S plastičnom posudom	ne
Sa nasuprotnom pločicom	ne
Širina	57 mm
Širina utora	10 mm
Visina	141 mm
za maks. promjere cijevi	52 mm
za min. promjere cijevi	46 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U2-M-12 FT	8 mm	12 mm	3 Nm	1186503	Komada	50 Komada
BS-U2-M-16 FT	12 mm	16 mm	3 Nm	1186510	Komada	50 Komada
BS-U2-M-22 FT	16 mm	22 mm	3 Nm	1186517	Komada	50 Komada
BS-U2-M-28 FT	22 mm	28 mm	3 Nm	1186523	Komada	50 Komada
BS-U2-M-34 FT	28 mm	34 mm	3 Nm	1186530	Komada	50 Komada
BS-U2-M-40 FT	34 mm	40 mm	3 Nm	1186537	Komada	50 Komada
BS-U2-M-46 FT	40 mm	46 mm	5 Nm	1186543	Komada	50 Komada
BS-U2-M-52 FT	46 mm	52 mm	5 Nm	1186550	Komada	50 Komada
BS-U2-M-58 FT	52 mm	58 mm	5 Nm	1186557	Komada	50 Komada
BS-U2-M-64 FT	58 mm	64 mm	5 Nm	1186563	Komada	50 Komada
