Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT 90 | 100 | 5

Obujmica tip 2056, U-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1186797 | EAN 4012196851201

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

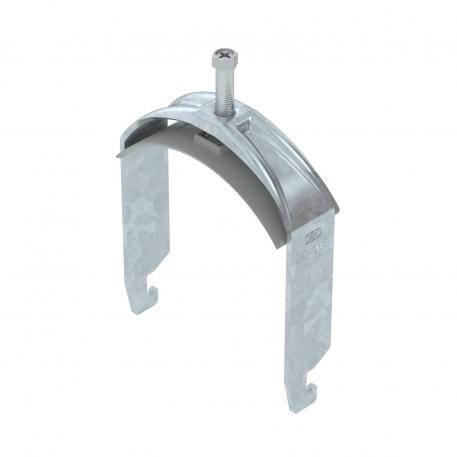

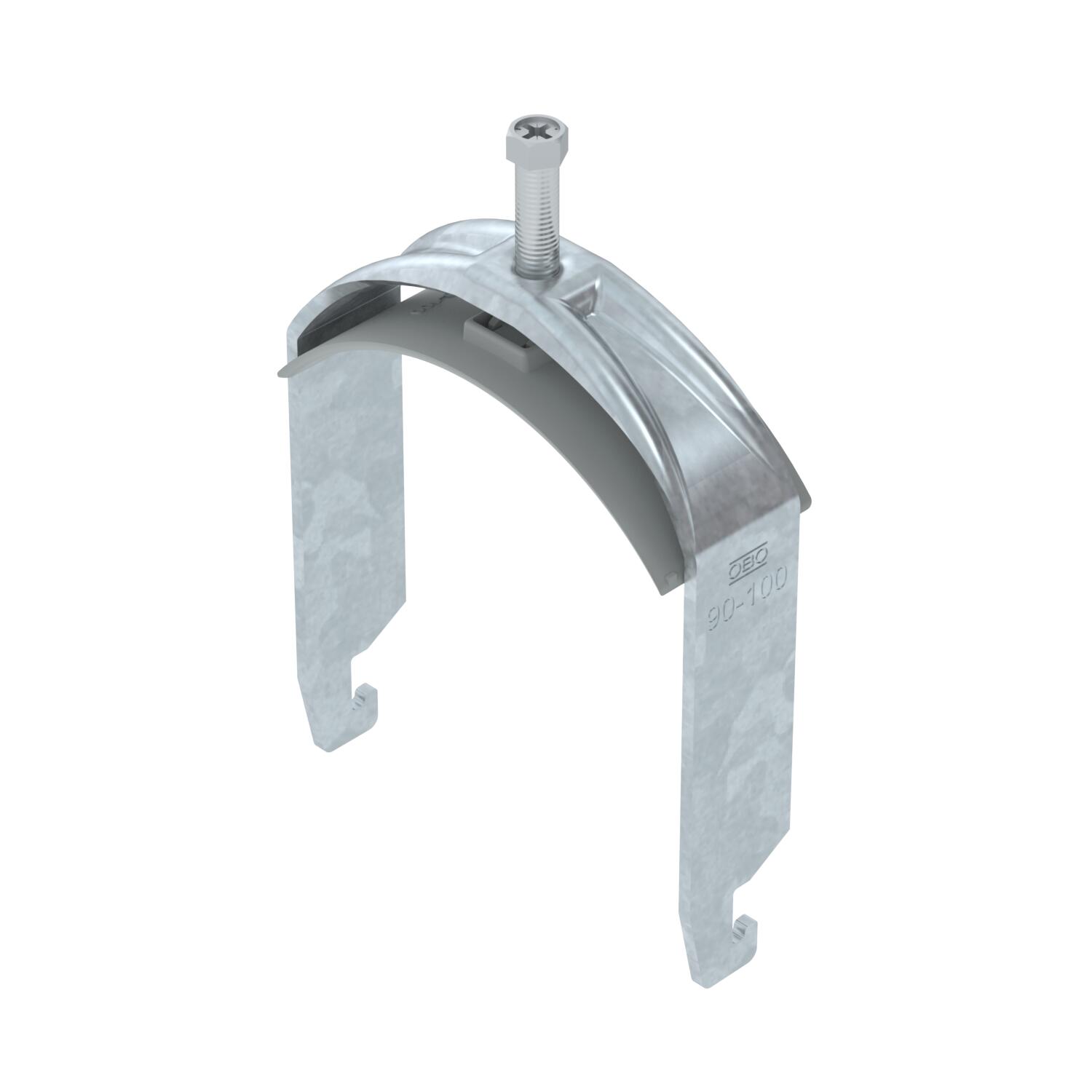

Obujmica s U-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba dodatne pričvrsne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina lima	3 mm
Dimenzija	90-100mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Dužina vanjske mjere	40 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Plastika
Način montaže	Montažni profil

Navoj	M8
Područje zatezanja D maks.	100 mm
Područje zatezanja D min.	90 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina utora	10 mm
za maks. promjere cijevi	100 mm
za min. promjere cijevi	90 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

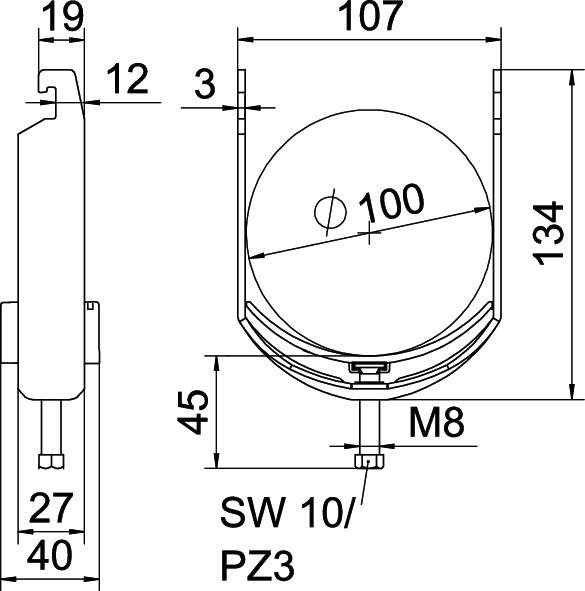

Dimenzije

Duljina	27 mm
Mjera A	27 mm
Mjera B	107 mm
Mjera C	40 mm
Mjera G (mm)	M8

Mjera H	134 mm
Mjera L	45 mm
Mjera t	3 mm
Širina	107 mm
Visina	134 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	0,6475 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,6475 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-K-12 FT	8 mm	12 mm	3 Nm	1186702	Komada	100 Komada
BS-U1-K-16 FT	12 mm	16 mm	3 Nm	1186709	Komada	100 Komada
BS-U1-K-22 FT	16 mm	22 mm	3 Nm	1186716	Komada	100 Komada
BS-U1-K-28 FT	22 mm	28 mm	3 Nm	1186722	Komada	100 Komada
BS-U1-K-34 FT	28 mm	34 mm	3 Nm	1186729	Komada	100 Komada
BS-U1-K-40 FT	34 mm	40 mm	3 Nm	1186736	Komada	100 Komada
BS-U1-K-46 FT	40 mm	46 mm	5 Nm	1186742	Komada	100 Komada
BS-U1-K-52 FT	46 mm	52 mm	5 Nm	1186749	Komada	100 Komada
BS-U1-K-58 FT	52 mm	58 mm	5 Nm	1186756	Komada	100 Komada
BS-U1-K-64 FT	58 mm	64 mm	5 Nm	1186762	Komada	100 Komada
BS-U1-K-70 FT	64 mm	70 mm	5 Nm	1186769	Komada	50 Komada
BS-U1-K-76 FT	70 mm	76 mm	5 Nm	1186776	Komada	25 Komada
BS-U1-K-82 FT	76 mm	82 mm	5 Nm	1186782	Komada	25 Komada
BS-U1-K-90 FT	82 mm	90 mm	5 Nm	1186789	Komada	25 Komada
BS-U1-K-100 FT	90 mm	100 mm	5 Nm	1186797	Komada	25 Komada
