Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT 52 | 58 | 5

Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT

Name: Obujmica tip 2056, U-kopča 1-struka s metalnom pričvrsnom pločicom FT
Brand: OBO Bettermann
SKU: 1186556

Brt. art. 1186556 | EAN 4012196850129

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

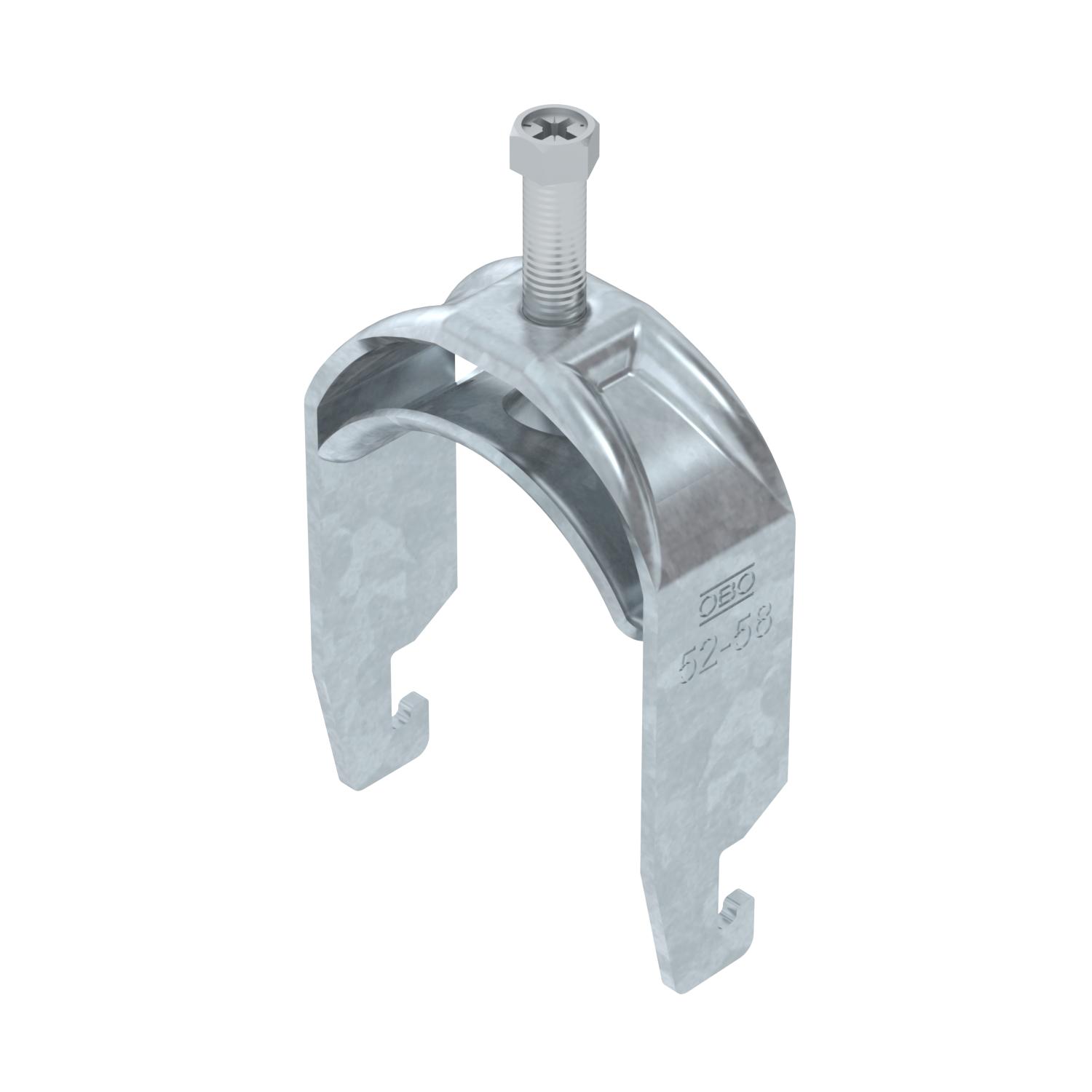

Obujmica s U-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 18 - 22 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba dodatne pričvrsne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
Debljina lima	2,5 mm
Dimenzija	52-58mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Dužina vanjske mjere	33 mm
Maks. Zakretni moment	5 Nm
Materijal	Čelik
Materijal kade	Čelik
Način montaže	Montažni profil
Navoj	M8

Očuvanje funkcije	da
Područje zatezanja D maks.	58 mm
Područje zatezanja D min.	52 mm
Površina	vruće pocinčano
S metalnom pločicom	da
Sa nasuprotnom pločicom	ne
Širina utora	10 mm
za maks. promjere cijevi	58 mm
za min. promjere cijevi	52 mm
za montažni profil sa širinom proreza (s intervalom) maks.	22 mm
za montažni profil sa širinom proreza (s intervalom) min.	18 mm

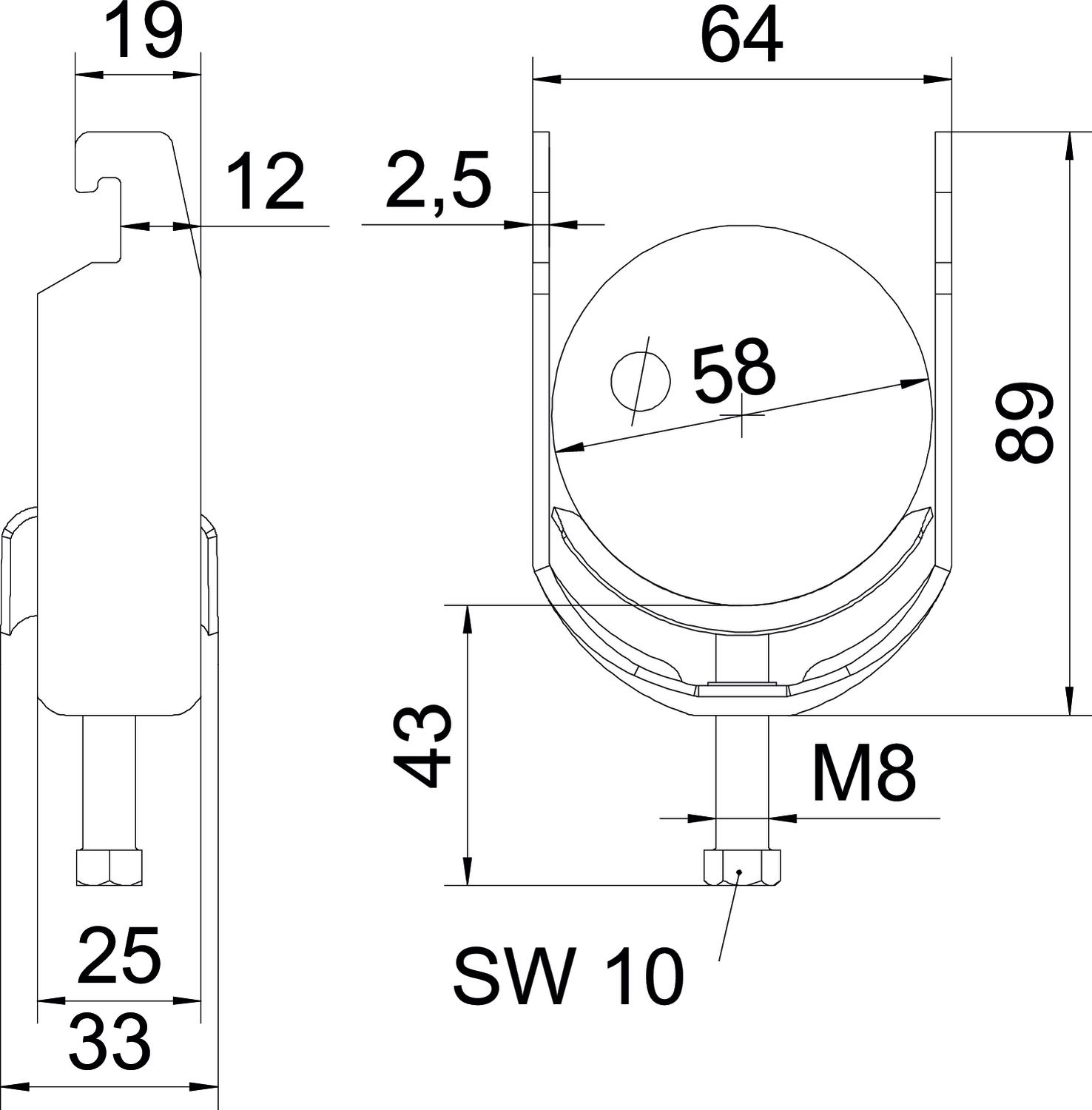

Dimenzije

Duljina	25 mm
Mjera A	25 mm
Mjera B	64 mm
Mjera C	33 mm
Mjera G (mm)	M8

Mjera H	89 mm
Mjera L	43 mm
Mjera t	2,5 mm
Širina	64 mm
Visina	89 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolijevke do vrata	0,3232 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,3232 kg CO₂e
Datum utvrđivanja CO2 vrijednosti	2025-05-14T00:00:00.000+0200

Declared Unit (LCA)	Komad
Declared Unit Quantity (LCA)	1

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-U1-M-12 FT	8 mm	12 mm	3 Nm	1186502	Komada	100 Komada
BS-U1-M-16 FT	12 mm	16 mm	3 Nm	1186509	Komada	100 Komada
BS-U1-M-22 FT	16 mm	22 mm	3 Nm	1186516	Komada	100 Komada
BS-U1-M-28 FT	22 mm	28 mm	3 Nm	1186522	Komada	100 Komada
BS-U1-M-34 FT	28 mm	34 mm	3 Nm	1186529	Komada	100 Komada
BS-U1-M-40 FT	34 mm	40 mm	3 Nm	1186536	Komada	100 Komada
BS-U1-M-46 FT	40 mm	46 mm	5 Nm	1186542	Komada	100 Komada
BS-U1-M-52 FT	46 mm	52 mm	5 Nm	1186549	Komada	100 Komada
BS-U1-M-58 FT	52 mm	58 mm	5 Nm	1186556	Komada	100 Komada
BS-U1-M-64 FT	58 mm	64 mm	5 Nm	1186562	Komada	100 Komada
BS-U1-M-70 FT	64 mm	70 mm	5 Nm	1186569	Komada	50 Komada
BS-U1-M-76 FT	70 mm	76 mm	5 Nm	1186576	Komada	25 Komada
BS-U1-M-82 FT	76 mm	82 mm	5 Nm	1186582	Komada	25 Komada
BS-U1-M-90 FT	82 mm	90 mm	5 Nm	1186589	Komada	25 Komada
BS-U1-M-100 FT	90 mm	100 mm	5 Nm	1186597	Komada	25 Komada
