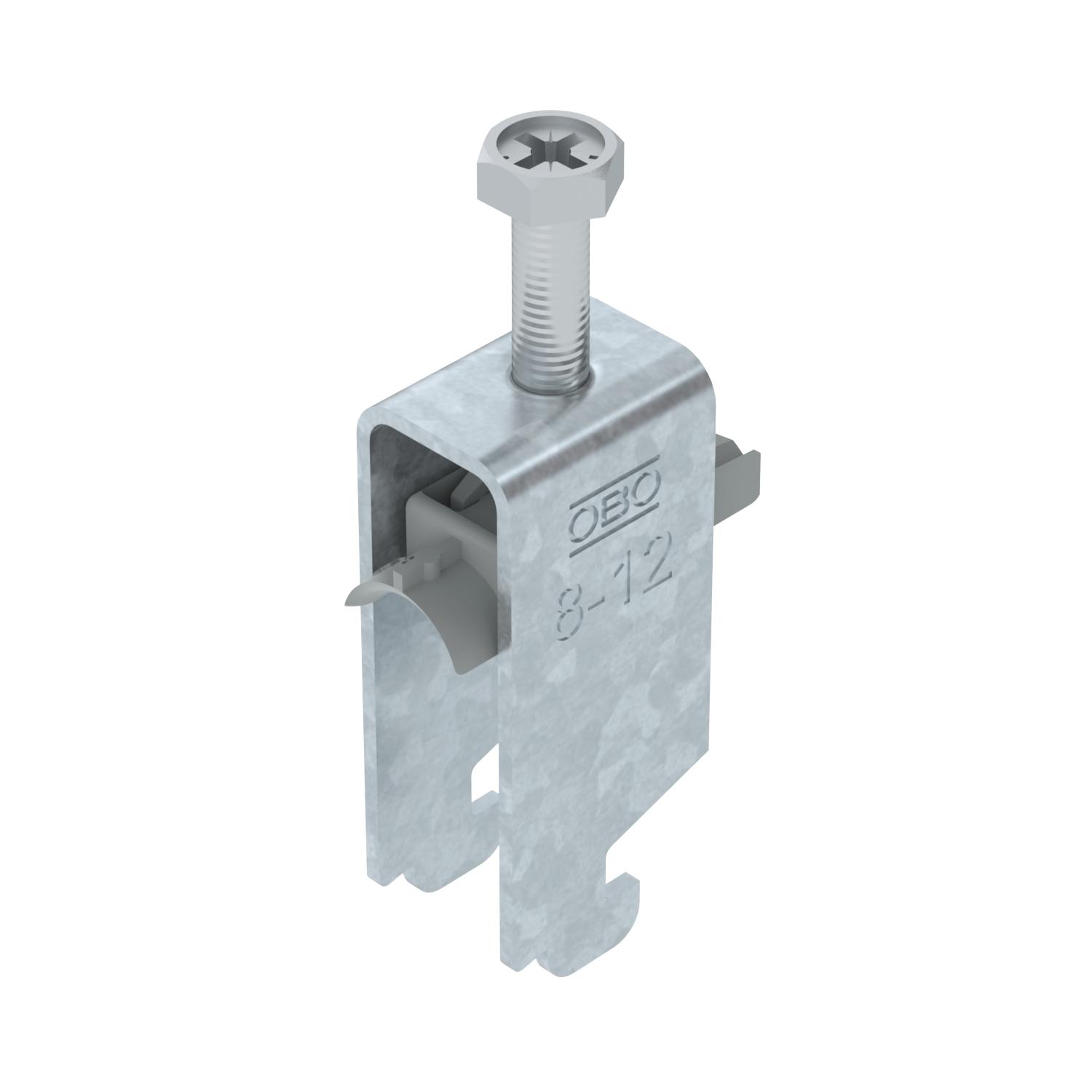

Obujmica tip 2056, N-kopča 2-struka, s plastičnom pričvrsnom pločicom FT
Brt. art. 1187203 | EAN 4012196852765
- Opis proizvoda
-
Opis proizvodaObujmica s N-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

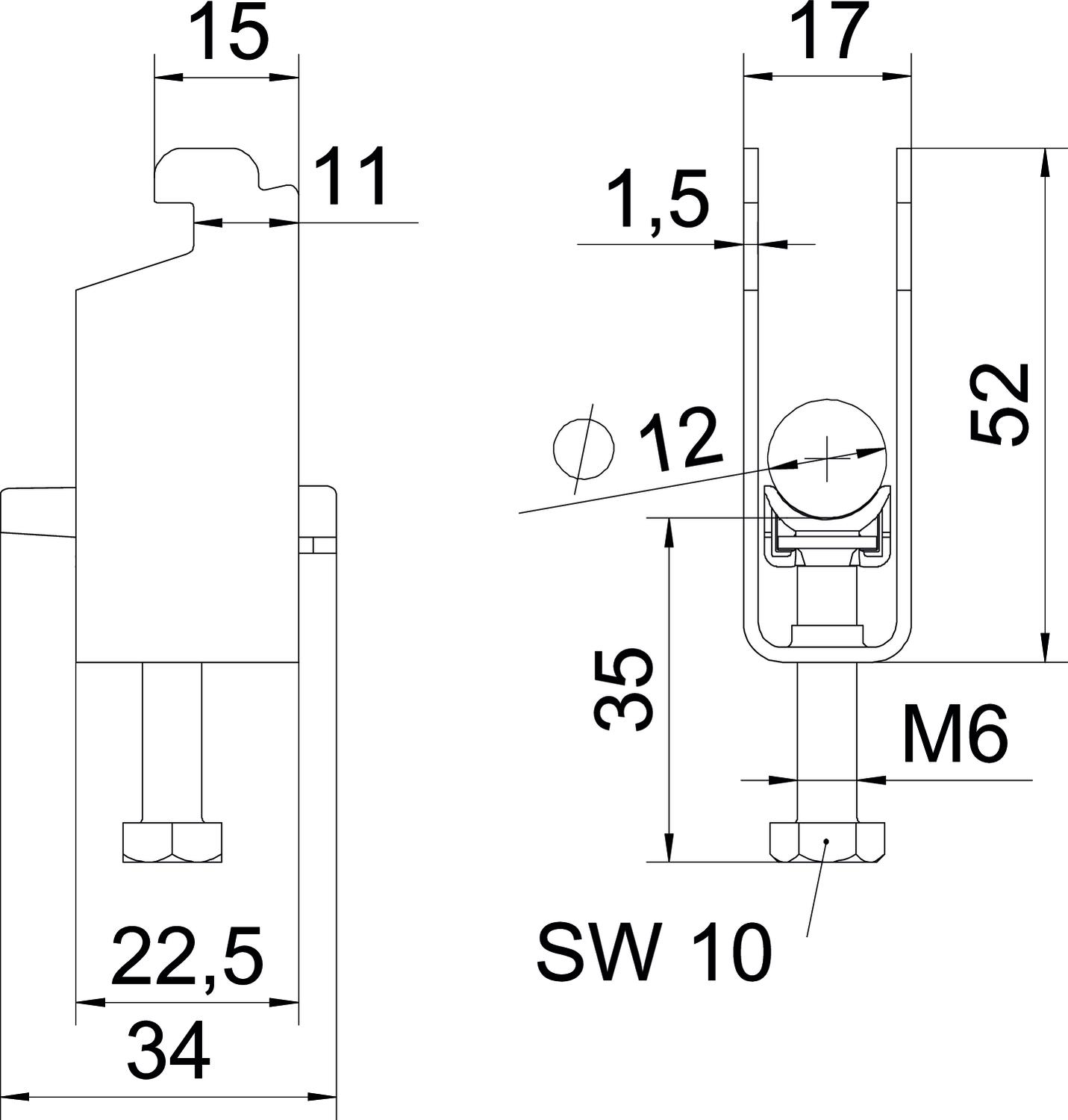

bez halogena da Broj kablova/cijevi 2 CO2 otisak (GWP) od kolijevke do vrata 0,1329 kg CO₂e / 1 Komad Debljina lima 1,5 mm Dimenzija 08-12mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Duljina 22,5 mm Dužina vanjske mjere 34 mm Kvaliteta materijala kade Polipropilen Maks. Zakretni moment 3 Nm Materijal Čelik Materijal kade Plastika Mjera A 22,5 mm Mjera B 17 mm Mjera C 34 mm Mjera G (mm) M6 Mjera H 52 mm Mjera L 47 mm Mjera t 1,5 mm Način montaže Montažni profil Navoj M6 Područje zatezanja D maks. 12 mm Područje zatezanja D min. 8 mm Površina vruće pocinčano S plastičnom posudom da Sa nasuprotnom pločicom ne Širina 17 mm Širina utora 10 mm Visina 52 mm za maks. promjere cijevi 12 mm za min. promjere cijevi 8 mm za montažni profil sa širinom proreza (s intervalom) maks. 12 mm za montažni profil sa širinom proreza (s intervalom) min. 11 mm - Svi tipovi
- Preuzimanja
-
Podatkovni list BS-N2-K-12 FT / 1187203 , 0.19MB , pdfEU izjava o sukladnosti BS-N2-K-12 FT / 1187203 , 0.13MB , pdfUK Izjava o sukladnosti BS-N2-K-12 FT / 1187203 , 0.09MB , pdfREACH Izjava o sukladnosti BS-N2-K-12 FT / 1187203 , 0.12MB , pdfRoHS Izjava o sukladnosti BS-N2-K-12 FT / 1187203 , 0.12MB , pdfUpute za montažu Clamp clip N foot, plastic , 3.10MB , pdf
