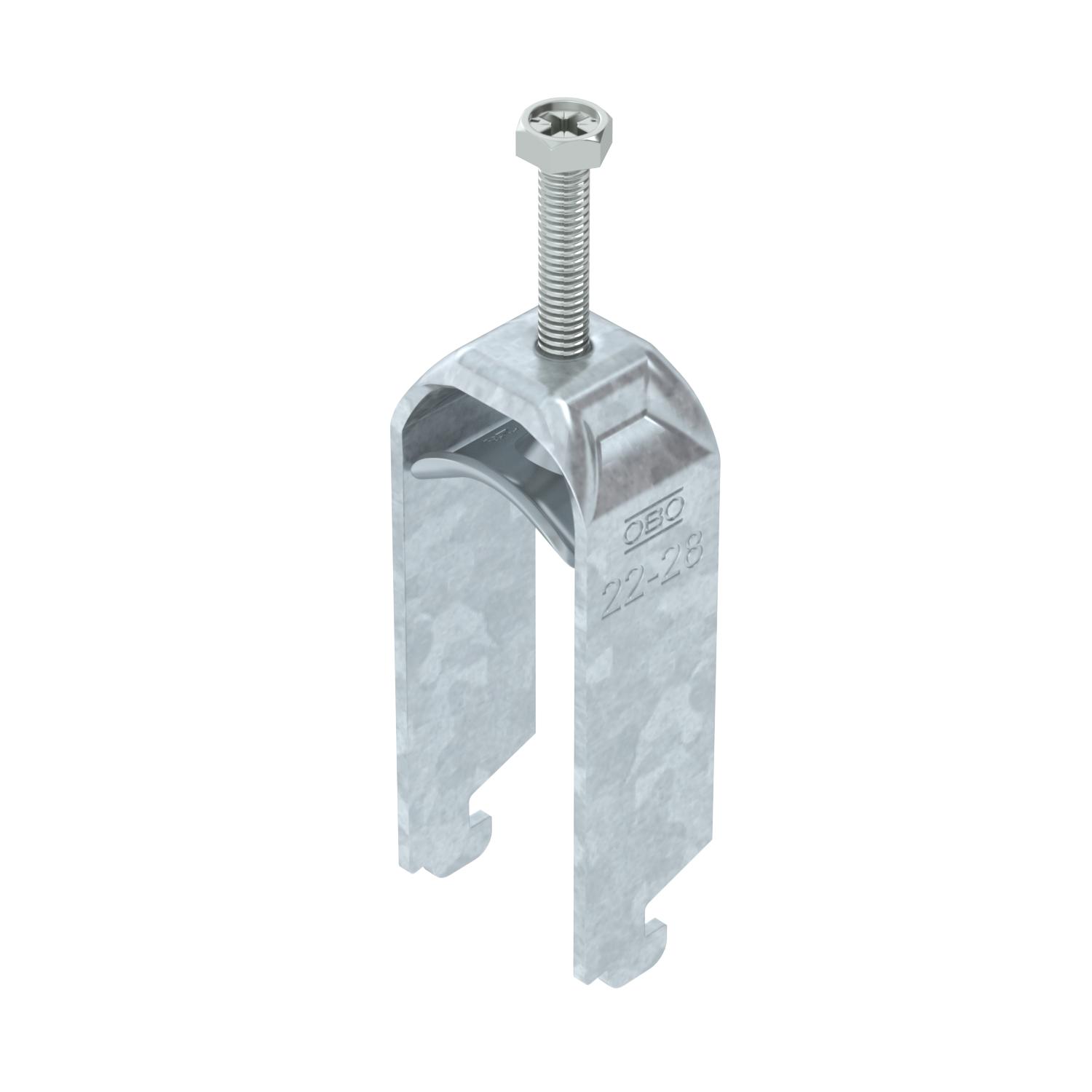

Obujmica tip 2056, N-kopča 2-struka s metalnom pričvrsnom pločicom FT
Brt. art. 1187021 | EAN 4012196852468
- Opis proizvoda
-
Opis proizvodaObujmica s N-kopčom, metalna pričvrsna pločica sa zaobljenim rubovima za zaštitu kabela. Za vertikalnu i horizontalnu montažu 2 pojedinačna kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Više kabela trebalo bi razdvojiti s pomoću dvostrukih pločica. Preporuča se upotreba nasuprotne pločice.
-
- Tehnički podaci
-
Tehnički podaci

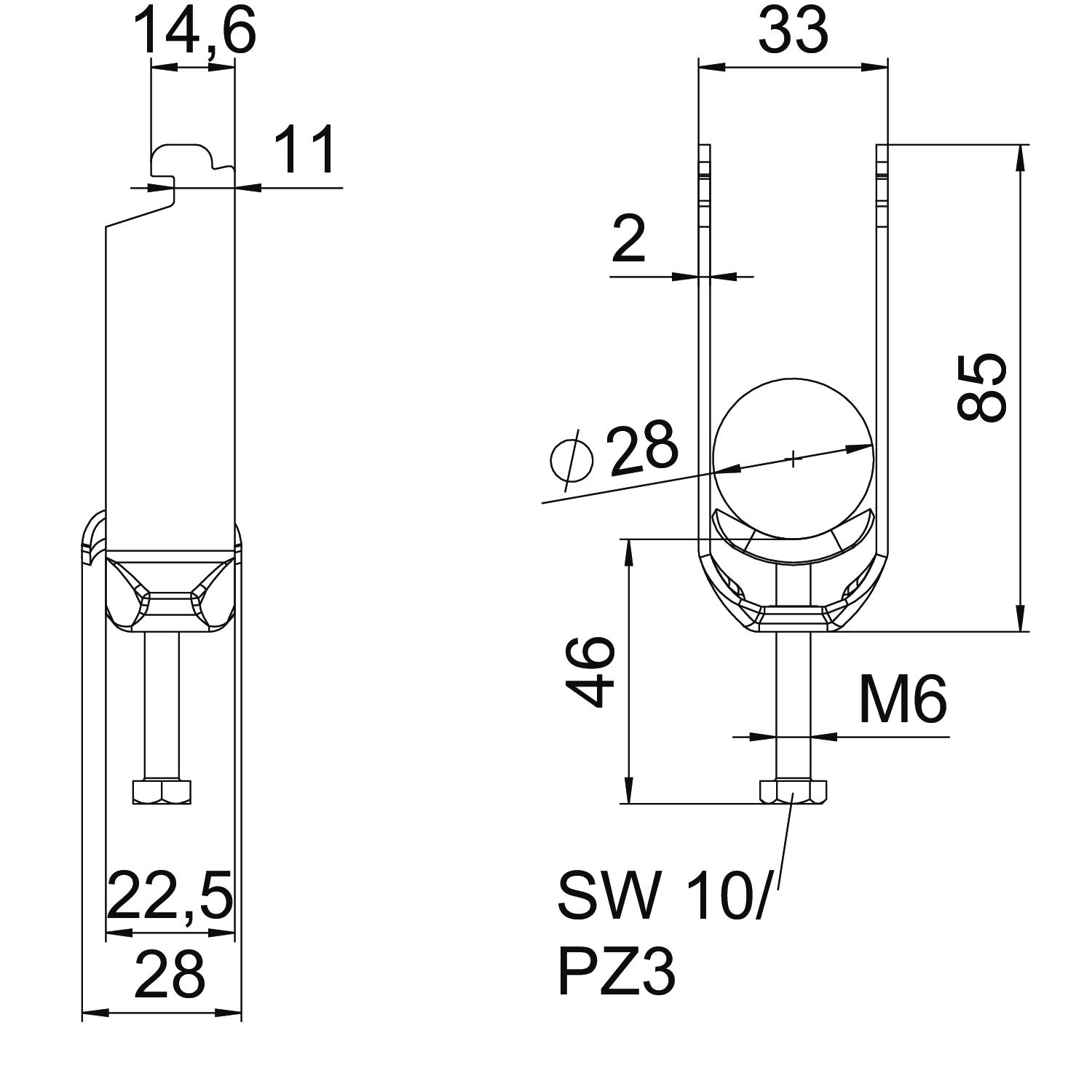

bez halogena da Broj kablova/cijevi 2 CO2 otisak (GWP) od kolijevke do vrata 0,2141 kg CO₂e / 1 Komad Debljina lima 2 mm Dimenzija 22-28mm Dodatak materijala Čelik Dodatak površine F vruće pocinčano Duljina 22,5 mm Dužina vanjske mjere 28 mm Maks. Zakretni moment 3 Nm Materijal Čelik Materijal kade Čelik Mjera A 22,5 mm Mjera B 33 mm Mjera C 28 mm Mjera G (mm) M6 Mjera H 85 mm Mjera L 46 mm Mjera t 2 mm Način montaže Montažni profil Navoj M6 Područje zatezanja D maks. 28 mm Područje zatezanja D min. 22 mm Površina vruće pocinčano S metalnom pločicom da S plastičnom posudom ne Sa nasuprotnom pločicom ne Širina 33 mm Širina utora 10 mm Visina 85 mm za maks. promjere cijevi 28 mm za min. promjere cijevi 22 mm za montažni profil sa širinom proreza (s intervalom) maks. 12 mm za montažni profil sa širinom proreza (s intervalom) min. 11 mm - Svi tipovi
- Preuzimanja
-
Podatkovni list BS-N2-M-28 FT / 1187021 , 0.19MB , pdfEU izjava o sukladnosti BS-N2-M-28 FT / 1187021 , 0.13MB , pdfUK Izjava o sukladnosti BS-N2-M-28 FT / 1187021 , 0.09MB , pdfUpute za montažu Clamp clip N foot, metal , 3.00MB , pdf
