Obujmica tip 2056, N-kopča 1-struka, s plastičnom pričvrsnom pločicom FT 34 | 40 | 3

Obujmica tip 2056, N-kopča 1-struka, s plastičnom pričvrsnom pločicom FT

Brt. art. 1187232 | EAN 4012196852833

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment

Opis proizvoda

Opis proizvoda

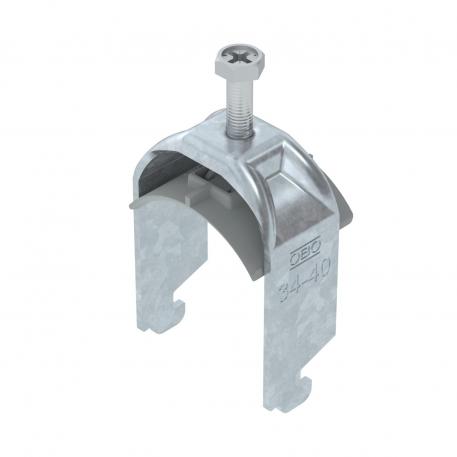

Obujmica s N-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO₂ otisak (GWP) od kolijevke do vrata	0,1464 kg CO₂e / 1 Komad
Debljina lima	2 mm
Dimenzija	34-40mm
Dodatak materijala	Čelik
Dodatak površine	F vruće pocinčano
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	3 Nm
Materijal	Čelik
Materijal kade	Plastika
Mjera A	22,5 mm
Mjera B	45 mm
Mjera C	34 mm
Mjera G (mm)	M6

Mjera H	66 mm
Mjera L	35 mm
Mjera t	2 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	40 mm
Područje zatezanja D min.	34 mm
Površina	vruće pocinčano
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	45 mm
Širina utora	10 mm
Visina	66 mm
za maks. promjere cijevi	40 mm
za min. promjere cijevi	34 mm
za montažni profil sa širinom proreza (s intervalom) maks.	12 mm
za montažni profil sa širinom proreza (s intervalom) min.	11 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-N1-K-12 FT	8 mm	12 mm	3 Nm	1187202	Komada	100 Komada
BS-N1-K-16 FT	12 mm	16 mm	3 Nm	1187208	Komada	100 Komada
BS-N1-K-22 FT	16 mm	22 mm	3 Nm	1187214	Komada	100 Komada
BS-N1-K-28 FT	22 mm	28 mm	3 Nm	1187220	Komada	100 Komada
BS-N1-K-34 FT	28 mm	34 mm	3 Nm	1187226	Komada	100 Komada
BS-N1-K-40 FT	34 mm	40 mm	3 Nm	1187232	Komada	100 Komada
BS-N1-K-46 FT	40 mm	46 mm	5 Nm	1187238	Komada	100 Komada
BS-N1-K-52 FT	46 mm	52 mm	5 Nm	1187244	Komada	100 Komada
BS-N1-K-58 FT	52 mm	58 mm	5 Nm	1187250	Komada	50 Komada
BS-N1-K-64 FT	58 mm	64 mm	5 Nm	1187256	Komada	50 Komada
BS-N1-K-70 FT	64 mm	70 mm	5 Nm	1187262	Komada	50 Komada
