Obujmica tip 2056, N-kopča 1-struka, s plastičnom pričvrsnom pločicom AI 8 | 12 | 2

Obujmica tip 2056, N-kopča 1-struka, s plastičnom pričvrsnom pločicom AI

Brt. art. 1187302 | EAN 4012196853069

Brt. art. / Tip

Područje zatezanja D min.

Područje zatezanja D maks.

Maks. Zakretni moment	2 Nm

Opis proizvoda

Opis proizvoda

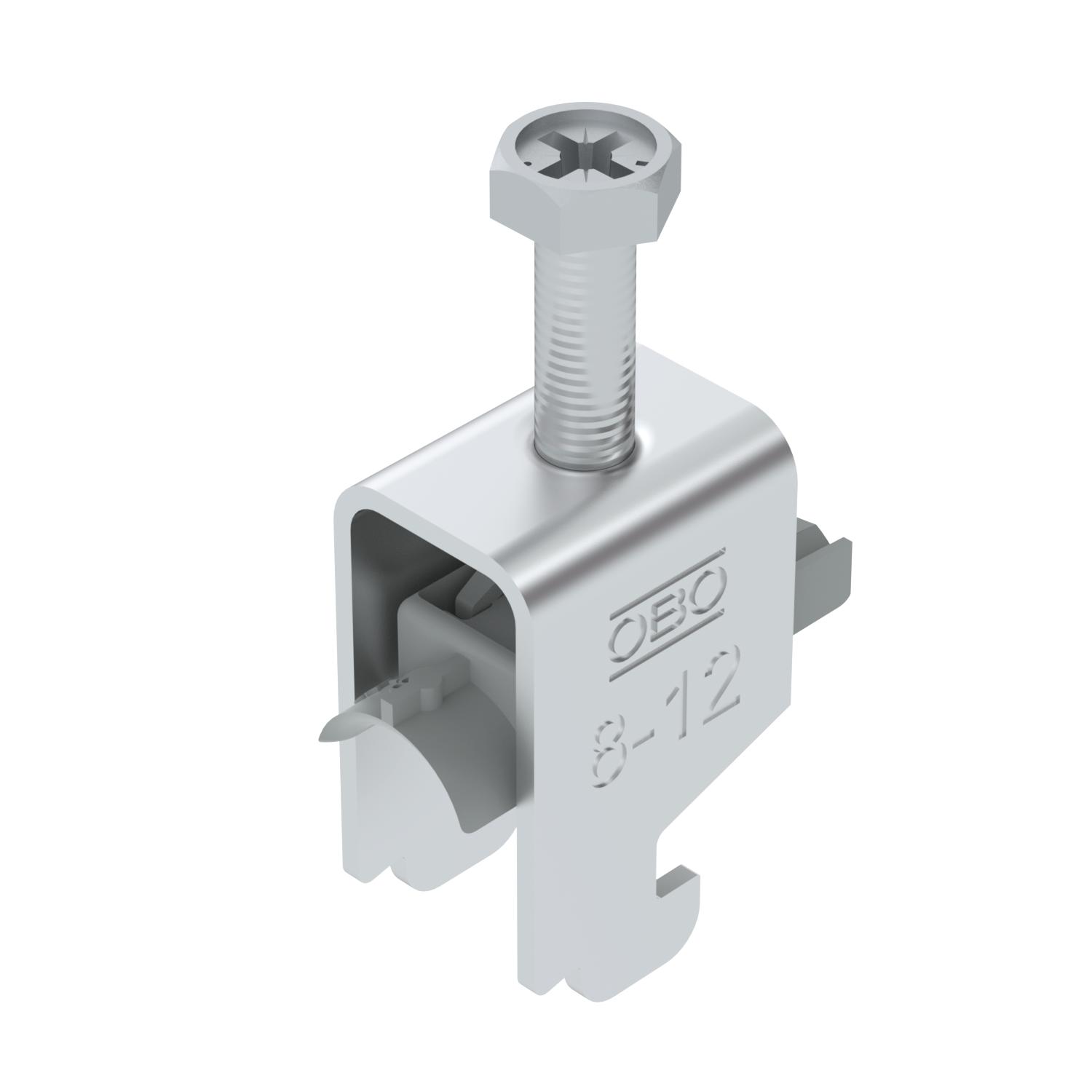

Obujmica s N-kopčom, s plastičnom pričvrsnom pločicom od polipropilena Za vertikalnu i horizontalnu montažu 1 pojedinačnog kabela na C-profilnu šinu. Za širinu proreza 11 - 12 mm. S jednostrukim vijkom na pričvrsnoj pločici, univerzalnim vijkom sa šesterokutnom glavom SW10, ravnim ili križnim utorom. Prikladna za montažu u unutarnjem i vanjskom području. Preporuča se upotreba nasuprotne pločice.

Tehnički podaci

Tehnički podaci

bez halogena	da
Broj kablova/cijevi	1
CO2 otisak (GWP) od kolijevke do vrata	0,1716 kg CO₂e / 1 Komad
Debljina lima	1,5 mm
Dimenzija	08-12mm
Dodatak materijala	Aluminij
Dodatak površine	neobrađeno
Duljina	22,5 mm
Dužina vanjske mjere	34 mm
Kvaliteta materijala kade	Polipropilen
Maks. Zakretni moment	2 Nm
Materijal	Aluminij
Materijal kade	Plastika

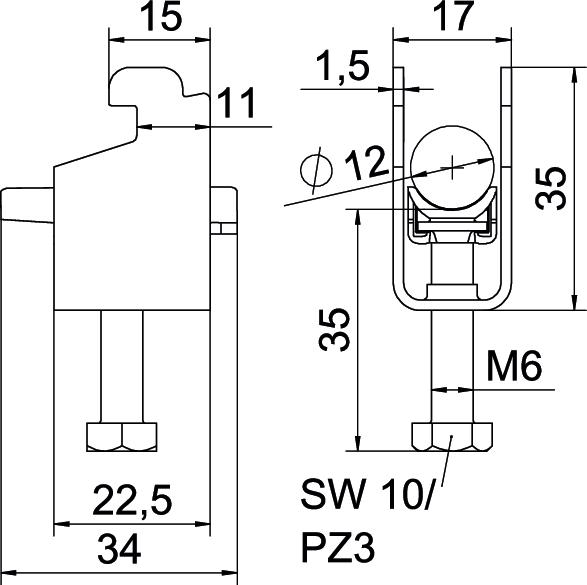

Mjera A	22,5 mm
Mjera B	17 mm
Mjera C	34 mm
Mjera G (mm)	M6

Mjera H	35 mm
Mjera L	35 mm
Mjera t	1,5 mm
Način montaže	Montažni profil
Navoj	M6
Područje zatezanja D maks.	12 mm
Područje zatezanja D min.	8 mm
S plastičnom posudom	da
Sa nasuprotnom pločicom	ne
Širina	17 mm
Širina utora	10 mm
Visina	35 mm
za maks. promjere cijevi	12 mm
za min. promjere cijevi	8 mm
za montažni profil sa širinom proreza (s intervalom) maks.	12 mm
za montažni profil sa širinom proreza (s intervalom) min.	11 mm

Svi tipovi

Svi tipovi

Tip	Područje zatezanja D min.	Područje zatezanja D maks.	Maks. Zakretni moment	Brt. art.	Količina	Min. pak.
BS-N1-K-12 ALU	8 mm	12 mm	2 Nm	1187302	Komada	50 Komada
BS-N1-K-16 ALU	12 mm	16 mm	2 Nm	1187308	Komada	50 Komada
BS-N1-K-22 ALU	16 mm	22 mm	2 Nm	1187314	Komada	50 Komada
BS-N1-K-28 ALU	22 mm	28 mm	2 Nm	1187320	Komada	50 Komada
BS-N1-K-34 ALU	28 mm	34 mm	2 Nm	1187326	Komada	50 Komada
BS-N1-K-40 ALU	34 mm	40 mm	2 Nm	1187332	Komada	50 Komada
BS-N1-K-46 ALU	40 mm	46 mm	2 Nm	1187338	Komada	50 Komada
BS-N1-K-52 ALU	46 mm	52 mm	2 Nm	1187344	Komada	50 Komada
BS-N1-K-58 ALU	52 mm	58 mm	2 Nm	1187350	Komada	50 Komada
